MQ-2 煙霧氣體偵測感測器 Gas sensor for Arduino

商品說明

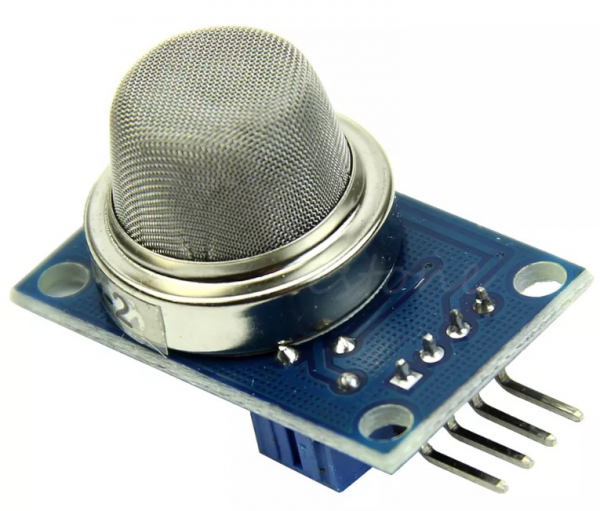

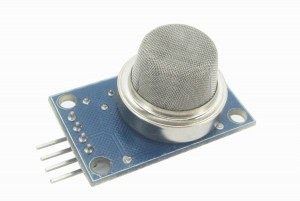

MQ2 煙霧感測器 氣體感測器 產品概述

MQ-2 氣體偵測模組是一款廣泛應用於安全監控與環境偵測領域的感測器，能有效感知煙霧、液化石油氣（LPG）、丙烷、甲烷、一氧化碳與酒精等可燃性氣體。模組內建高靈敏度感測元件與比較器電路，提供類比與數位雙輸出，可直接搭配 Arduino、ESP32 或樹莓派等開發板進行氣體濃度監控，是製作瓦斯洩漏警報器與智慧家居環境感測專案的理想選擇。



MQ-2 產品特色

• MQ- 2氣體感測器所使用的氣敏材料是在清潔空氣中電導率較低的二氧化錫(SnO2)
• 當感測器所處環境中存在可燃氣體時，感測器的電導率隨空氣中可燃氣體濃度的增加而增大
• 使用簡單的電路即可將電導率的變化轉換為與該氣體濃度相對應的輸出信號
• MQ-2氣體傳感器對液化氣、丙烷、氫氣的靈敏度高，對天然氣和其它可燃蒸汽的檢測也很理想
• 有四個螺絲孔便於定位
• 具有長期的使用壽命和可靠的穩定性、快速的響應恢復特性
• 這種傳感器可檢測多種可燃性氣體，是一款適合多種應用的低成本傳感器

MQ2 產品參數

• 探測範圍：300 to 10000ppmm (可燃氣體)
• 特徵氣體：1000ppmm異丁烷
• 敏感體電阻：1kΩ到20kΩ，在50ppm的甲苯
• 可偵側類型：液化氣、丁烷、丙烷、甲烷、酒精、氫氣、煙霧 (可燃氣體、煙霧)
• 輸入電壓：DC5V
• 功耗(電流)：150mA
• DO輸出：TTL數字量0和1（0.1和5V）
• AO輸出：0.1 ~ 0.3V (相對無污染)，最高濃度電壓4V左右
• 響應時間： ≤10s
• 恢復時間： ≤30s
• 加熱電阻：31Ω±3Ω
• 加熱電流： ≤180mA
• 加熱電壓：5.0V±0.2V
• 加熱功率： ≤900mW
• 測量電壓：≤24V
• 環境溫度：-20℃～+55℃
• 環境濕度：≤95%R
• 環境含氧量：21%
• 採用優質雙面板設計，具有電源指示和TTL信號輸出指示
• 具有DO開關信號（TTL）輸出和AO模擬信號輸出
• TTL輸出有效信號為低電位。 （當輸出低電位時信號燈亮，可直接接單板機或繼電器模組）
• 模擬量輸出電壓隨濃度越高電壓越高

應用領域

家庭和工廠的氣體洩漏監測裝置，例如智慧瓦斯偵測器、自動警報系統。

接線方式：

VCC:接電源正極（5V）、GND:接電源負極、DO:TTL開關信號輸出、AO:模擬信號輸出

注意：感測器通電後，需要預熱20秒左右，測量的數據才穩定，感測器發熱屬於正常現象，因為內部有電熱絲，如果燙手就不正常了

本產品資訊由供應商提供，經實測整理後彙整
