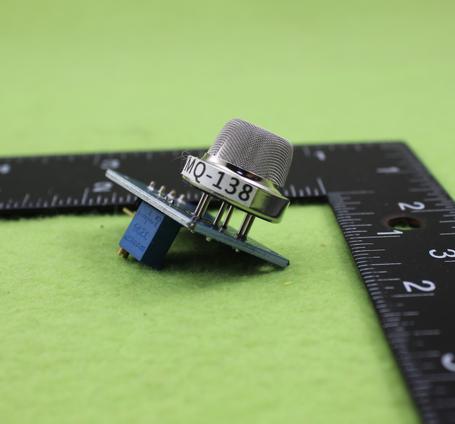

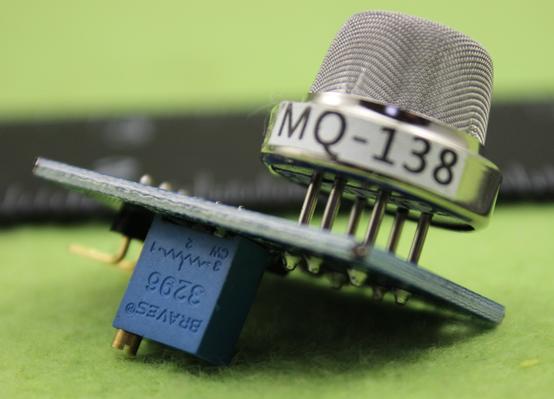

MQ-138 甲醛偵測感測器模組 甲醛 酮 醇類氣體傳感器模組
MQ-138 甲醛氣體感測器檢測模組輸出TTL電平信號(可接 Arduino 單片機IO口如51等)和電壓模擬信號,另外模塊可以檢測醛類/苯類/芳香類/酮類等。檢測數據誤差和一致性屬於中低端檔次。應用於定性判斷和非肯定性定量檢測。受VOC和TVOC氣體干擾交叉數據較明顯。
- 尺寸:32mm X22mm X27mm 長X寬X高
- 主要芯片:LM393 、ZYMQ-138 氣體感測器
- 工作電壓:直流5 伏
特點:
- 具有信號輸出指示。
- 雙路信號輸出(模擬量輸出及TTL 電平輸出)
- TTL 輸出有效信號為低電平。(當輸出低電平時信號燈亮,可直接接單片機)
- 模擬量輸出0~5V 電壓,濃度越高電壓越高。
- 對醛、醇、酮、芳族化合物具有很高的靈敏度
- 具有長期的使用壽命和可靠的穩定性
- 快速的響應恢復特性
應用:
用於家庭、環境的揮發物探測裝置,適宜於醛、醇、酮、芳族化合物的探測,氣敏感元件測試濃度範圍:
苯 1 to 100ppm
甲苯 10 to 100ppm
甲醇 5 to 100ppm
酒精 30 to 300ppm
丙酮 10 to 300ppm
甲醛 1 to 10ppm
第一步:給模塊供5V直流電(注意正負極別接反,否則容易燒毀芯片)。
第二步:如果選擇DOUT,TTL高低電平端,輸出信號可以直接接單片機IO口或者接一個NPN型三極管去驅動繼電器,電位器RP在這裡用於調節輸出電平跳變的閥值,由下圖原理圖可以分析,當傳感器檢測到被測氣體時,比較器LM393管腳2點的電壓值,跟傳感器檢測到氣體的濃度成正比,當濃度值超過電位器RP設定的閥值時,比較器2腳的點位高於3腳的點位,這個時候,比較器1腳輸出低電平,LED燈亮,R3為LED燈限流電阻,C1為濾波電容。傳感器輸出低電平,反之,當沒有信號的時候,感測器輸出高電平,等於電源電壓。
第三步:如果選擇AOUT,模擬量輸出,那樣就不用管電位器了,直接將AOUT腳接AD轉換的輸入端或者,帶有AD功能的單片機,就可以了。根據我們的經驗:在正常環境中,即:沒有被測氣體的環境,設定感測器輸出電壓值為參考電壓,這時,AOUT端的電壓在1V左右,當感測器檢測到被測氣體時,電壓每升高0.1V,實際被測氣體的濃度增加200ppm(簡單的說:1ppm=1mg/kg=1mg/L=1×10-6常用來表示氣體濃度,或者溶液濃度。),根據這個參數就可以在單片機裡面將測得的模擬量電壓值轉換為濃度值。注意:如果您是用來做精密儀器,請購買市場上標準的校準儀器,不然存在誤差,因為,輸出濃度和電壓關係的比值並非線性,而是趨於線性。
特別提醒:傳感器通電後,需要預熱20S左右,測量的數據才穩定,感測器發熱屬於正常現象,因為內部有電熱絲,如果燙手就不正常了。
