MLX90614ESF-BCC 紅外測溫感測器 內建溫度梯度補償 DCC IR
MLX90614ESF-BCC 紅外測溫感測器 內建溫度梯度補償
Melexis公司的紅外測溫模塊CJMCU-MLX90614,集成了一個定制信號調節芯片,為汽車空調、室內暖氣、家用電器、手提設備和醫療設備提供了一種具有成本效益的遠程監控解決方案。MLX90614中的傳感元件是車用級矽片,它帶有的一個薄型微機械加工隔膜。
熱量由芯片熱電偶測得。CJMCU-MLX90614在其信號調節芯片中採用了先進的低噪音放大器,一個17位的模數轉換器和數字信號處理器單元,放大微小的熱電偶電壓並將其數字化,通過使用芯片EEPROM存儲器中儲存的生產廠設定校準參數,計算出物體的溫度。數字輸出溫度是完全線性化並對環境溫度進行過補償的。
使得它能保持0.01℃溫度解析度,在0到50℃的物體溫度範圍內,標準的MLX90614具有±0.5℃的高絕對精確度;在該範圍以外,精確度為±1℃。調試後,可以達到±0.2℃。MLX90614允許-40℃到125℃的超大工作溫度範圍,以及-70℃到380℃的擴展物體溫度範圍。
- 商品說明
商品說明
MLX90614ESF-BCC 紅外測溫感測器 內建溫度梯度補償 購買下載 Arduino 範例與函數庫
探頭尺寸:直徑10mm,高度8mm
Melexis公司的紅外測溫模塊 CJMCU-MLX90614,集成了一個定制信號調節芯片,為汽車空調、室內暖氣、家用電器、手提設備和醫療設備提供了一種具有成本效益的遠程監控解決方案。MLX90614中的傳感元件是車用級矽片,它帶有的一個薄型微機械加工隔膜。
熱量由芯片熱電偶測得。CJMCU-MLX90614在其信號調節芯片中採用了先進的低噪音放大器,一個17位的模數轉換器和數字信號處理器單元,放大微小的熱電偶電壓並將其數字化,通過使用芯片EEPROM存儲器中儲存的生產廠設定校準參數,計算出物體的溫度。數字輸出溫度是完全線性化並對環境溫度進行過補償的。
使得它能保持0.01℃溫度解析度,在0到50℃的物體溫度範圍內,標準的MLX90614具有±0.5℃的高絕對精確度;在該範圍以外,精確度為±1℃。調試後,可以達到±0.2℃。MLX90614允許-40℃到125℃的超大工作溫度範圍,以及-70℃到380℃的擴展物體溫度範圍。
溫度是最常測定的物理參數。但是,由於涉及復雜的信號處理和校準,先前的遠程非接觸式溫度測量計程序繁雜且花費昂貴。針對這一問題,Melexis推出了CJMCU-MLX90614 紅外線溫度計系列。這種小型的、性價比高的非接觸式溫度計提供遠程物體的經過充分校準的數字溫度讀數。上述目標是通過將一個紅外線傳感器和定制信號調節芯片集合在一個罐形(TO-can)封裝中來實現的。基於MLX90614的內置智能化、高精確性和大的操作溫度範圍,OEM製造商可以輕易地將非接觸式溫度測量計置入汽車空調、室內暖氣、家用電器、手提裝置和醫療設備中。
MLX90614中的傳感元件是車用級矽片,它帶有的一個薄型微機械加工隔膜,通過遠程物體的紅外線放射加熱。熱量由芯片熱電偶測得。定制的內置信號調節芯片放大微小的熱電偶電壓並將其數字化,通過使用芯片EEPROM存儲器中儲存的生產廠設定校準參數,計算出物體的溫度。數字輸出溫度是完全線性化並對環境溫度進行過補償的。通過SMBus或連續的PWM信號,傳感器將結果輸送到使用者應用中。整個溫度計系統封裝在一個TO-can中。對於OEM製造商來說,這些特性提供如下的優點:不需要昂貴的外部組件,能夠輕鬆將傳感器整合到應用電路(PCB)上。這種自容式系統解決了微小電壓信號、環境影響和電磁兼容性的設計難題,否則這些因素會導致紅外線溫度測量的很多困難和麻煩。同目前市場上的其它紅外線解決方案相比,高度的集成化使得MLX90614更具價格優勢。
MLX90614在其信號調節芯片中採用了先進的低噪音放大器,一個17-bit的模數轉換器(ADC)和強大的數字信號處理(DSP)單元,使得它在保持0.01°C溫度解析度的同時,允許-40°CC #61616;到125°C的超大工作溫度範圍,以及-70°C到380°C的擴展物體溫度範圍。在0 C物體溫度範圍內,標準的MLX90614具有±0.5°C的高絕對精確度;在該範圍以外,精確度為±1°C。這些品質使得傳感器應用廣泛,無需定制。此外還有一類醫療應用所需更高精確度的產品備索。#61616;到50
MLX90614有適用於3伏和5伏電源操作的兩種類型。由於3伏型其小於1毫安的電流消耗,它非常適用於手提裝置和電池動力裝置。為此,傳感器也具有一個節能“休眠”模式,此時電流消耗可低至2微安。對於12伏汽車電池直接供電的情況,5伏型包含的電子部件可與幾個外部元件一起在較高電壓下運行。
Melexis紅外線業務部經理Victor Kassovski發表評論說:“在MLX90614中,我們濃縮了Melexis非接觸式溫度計製造的十年經驗;我們確信,對於各行各業的OEM製造商來說,該溫度計將成為使用簡便、價格公道的解決方案。”
MLX90614符合AECQ100和ROHS標準。它可以在高達260°C溫度下焊接,符合JEDEC 020C規定。
特性和優點
- 體積小,成本低
- 高集成:內部集成了熱電堆紅外探頭+放大+DSP數模轉換,
- 出廠校准設置寬溫度範圍(生產過和免校準;節省專業設備,簡化生產流程;)
- 高(醫用)精度:在36°C至39°C的關鍵溫度範圍內絕對準確度達到了極高的
- 寬溫度範圍內的出廠校准設置:傳感器溫度範圍-40…+125 物體溫度範圍-70…+380
- 單個和雙重視野版本
- 兼容SMBus數字接口
- 客戶定制的PWM連續讀數輸出
- 3V和5V電源電壓
- 電源電壓可從8…16V調節
- 節能工作模式
- 適用於不同應用領域的多種封裝方式和測量方式
應用實例
- 高精度無接觸測量
- 用於車用空調控制系統的溫度舒適度傳感器
- 用於住宅,商業和工業建築的空調溫度感應元件
- 擋風玻璃防霧應用
- 汽車視野死角檢測
- 工業移動元件溫度控制
- 打印機、複印機溫度控制
- 家電溫度控制
- 衛生保健
- 家畜監控
- 移動物體探測
- 多區域溫度控制–兩線通信可支持多達100個傳感器
- 熱動繼電器/警報
- 體溫測量

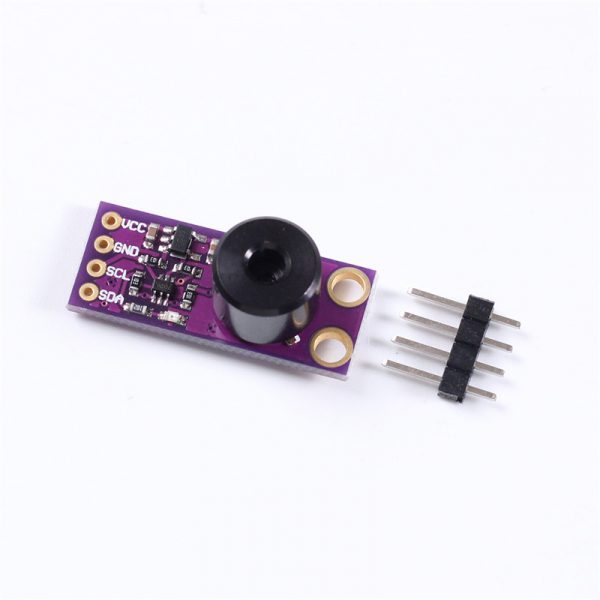

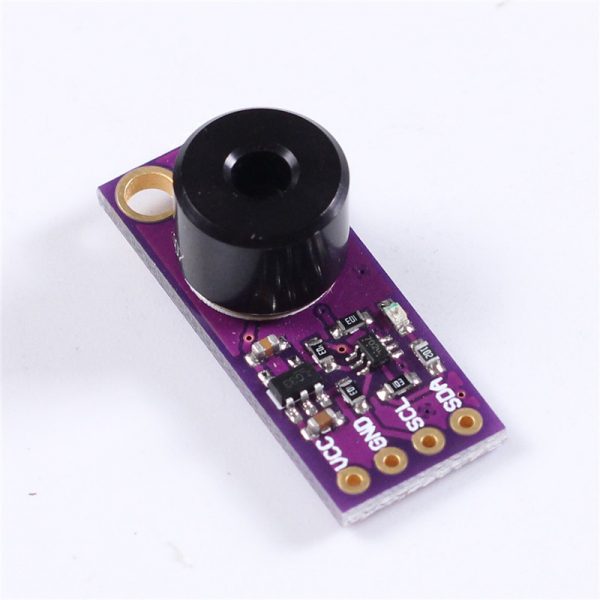

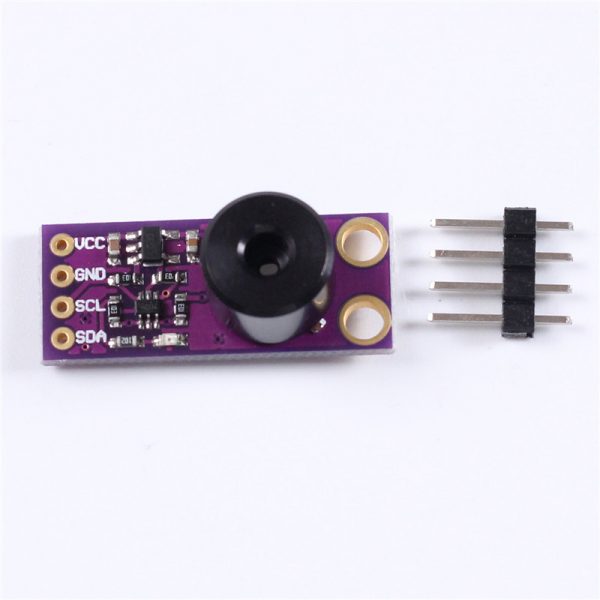

MLX90614ESF-BCC IR Infrared Temperature Measurement Sensor IIC Communication Module With Temperature Gradient Compensation
