Micro:Mate 多功能微型 IO傳感器 擴展板 for micro:bit DFRobot原廠

NT$333 NT$286 未稅

Micro:Mate是一款為micro:bit設計的微型多功能IO傳感器擴展板,其彩色3Pin接口支持DFRobot百款Gravity系列電子模塊,可直插傳感器或電子元件,省去了繁瑣的鱷魚夾接插步驟,為micro:bit添加新的玩法和擴展可能性。

尚有庫存

  • 商品說明
  • 評論 (0)

商品說明

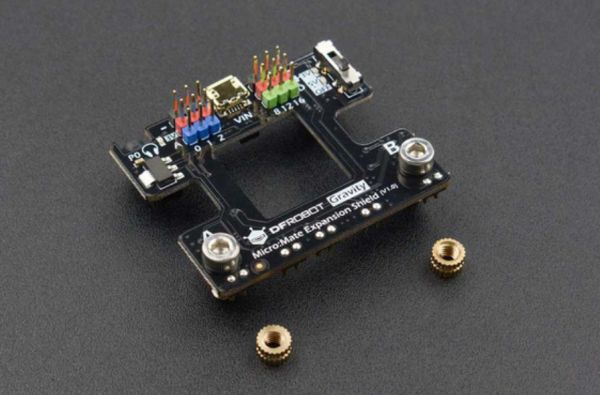

Micro:Mate 多功能微型 IO傳感器 擴展板 for micro:bit DFRobot 原廠

Micro:Mate 是一款為micro:bit設計的微型多功能IO傳感器擴展板,其彩色3Pin接口支持DFRobot百款Gravity系列電子模塊,可直插傳感器或電子元件,省去了繁瑣的鱷魚夾接插步驟,為micro:bit添加新的玩法和擴展可能性。
擴展板體積小巧,完成後僅增加micro:bit板5mm的厚度,最大限度地集成了micro:bit的常用功能,板載3.5mm耳機插口,支持3路模擬輸入和3路數字輸入輸出,支持3V與5V兩種驅動電壓,使micro:bit兼容5V數字輸入輸出元件。擴展板USB口可為大功率設備提供外接供電,保證舵機、電機等設備能夠正常運行。
Micro:Mate擁有人性化的設計理念,有完善的絲印及電源指示燈,背面附帶防反接的膠墊,既能保護主板,又能防止micro反接(反接會與按鍵相抵觸)。數字和模擬端口採用Gravity標準彩色排針,便於用戶區分不同管腳,XH2.54標準排針,兼容麵包板和跳線,無論是做電子實驗,還是DIY項目,都是一個非常好的選擇!
Micro:Mate擴展板通過彈簧彈針連接micro:bit控制器,在保證接觸良好的情況下,避免了損傷主板金手指。預留的開口剛好可以露出兩個按鍵以及中間的LED矩陣。真的可謂是獨具匠心!

Micro:Mate 多功能微型 IO傳感器 擴展板 for micro:bit

注意:

  • Micro:Mate通過彈針連接micro:bit主板,安裝時,請將螺絲擰緊,防止接觸不良。
  • Micro:Mate由於本身電壓限制(3.3V),不支持5V模擬輸入模塊,如PH計等5V設備將無法兼容。
  • Micro:Mate的USB接口僅作供電使用,無法用於程序上傳。
  • 驅動大電流設備,如舵機等原件,請將元件接至8,12,16口,並調整至5V輸出,否則可能由於電流過大燒壞電路板!

特徵

  • Gravity 3-Pin接口,色彩區分,即插即用,支持DFRobot Gravity系列上百款電子元件
  • 支持3路3.3V模擬輸入和3路3.3V/5V數字輸入輸出,3.3V與5V兩種驅動電壓任意切換
  • 外部USB接口供電,可驅動大電流舵機,燈帶等元件。
  • 板載3.5mm耳機直插
  • 完善的絲印和電源指示燈
  • 背面附帶防反接的膠墊
  • 採用彈針代替金手指插槽,售價低廉,安裝穩定方便
  • 沉金工藝,整體品質出色。

產品規格

  • Gravity IO擴展功能
    • 3個模擬口(僅支持3.3V模擬輸入)
    • 3個數字口(支持5V/3.3V數字輸入輸出)
    • 舵機驅動電流:1.2A
    • 輸入電壓:3.3V/5V
  • 尺寸:68.5 * 53.3mm
  • 重量:22.8g

外觀及尺寸圖

頂部示意圖

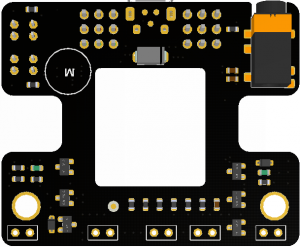

底部示意圖

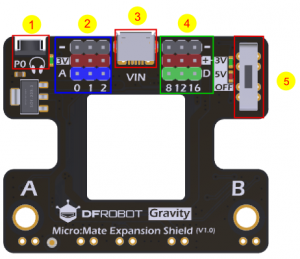

Micro:Mate多功能微型擴展板引腳說明
標號 名稱 功能描述
1 耳機接口 用於直插3.5mm耳機
2 模擬輸出口 兼容Gravity系列數字與模擬模塊(僅兼容3V)
3 USB外接電源口 用於外接5V電源(不可用於上傳程序)
4 數字口 兼容Gravity系列數字模塊(兼容3V與5V)
5 數字口電源切換開關 用於切換3V,5V與OFF

細節說明

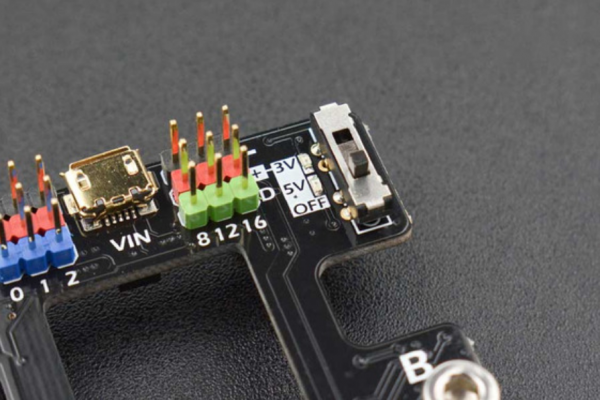

  • 數字口電源切換開關

擴展板上,板載了一個數字口電源切換開關,使數字口供電可在5V、3V或OFF之間任意切換。

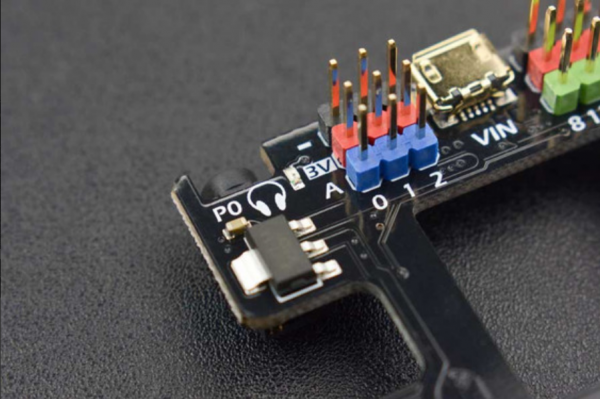

  • D&A

Micro:Mate多功能微型擴展板上印有有“D”和“A”的字樣。

DFR0518 D&A說明04.png



  • “D”:代表的是數字信號(Digital Signal)。也就是對應連接到控制板的數字引腳。
  • “A”:代表的是模擬信號(Analog Signal)。也就是對應連接到控制板的模擬引腳。





而IO擴展板的最大的優點之一,就是相對於控制板上的僅限的幾個電源接口,擴展板大大了增加了電源接口和GND接口,因此完全不用擔心連接多個傳感器時會不會出現電源接口不夠的情況。
在板子上,數字引腳和模擬引腳下面都會有對應一排“紅色”排針,以及一排“黑色”排針。這就是擴展出來的電源接口。紅色排針是與電源相連的,黑色排針對應與GND相通。



出貨清單

  • Micro:Mate擴展板 x1
  • 黃銅螺母M4*5*4  x2



Documents

=========================================================



Micro:Mate – A Mini Expansion Board for micro:bit (Gravity Compatible)

Micro:Mate is a tiny micro:bit I/O expansion board for learning electronics and building DIY projects.
Micro:Mate expands 6 sets of 3-pin I/O interfaces, capable of connecting DFRobot Gravity series modules, servo motors, sensorsand jumper wires. Additionally, Pin 8, 12, 16 support voltage switch between 3V-5V, allowing up to 5V 2A digital (PWM) output.

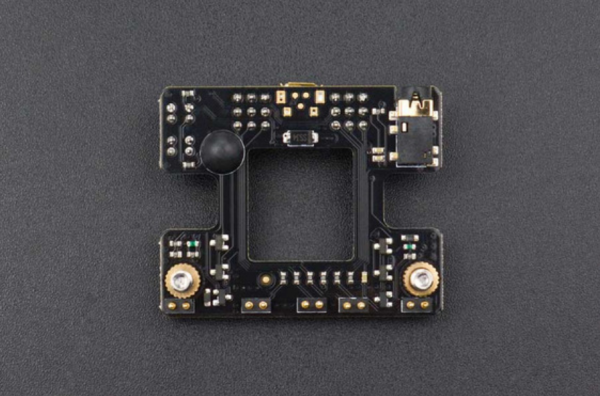

Micro:Mate is in the same dimension of micro:bit. It connects to micro:bit through contact pins (with spring loaded), ensuring easy, compact and secure connection. The rubber bumpers and the 3.5mm audio jack on the back side keep the expansion installed stably on the board, meanwhile prevents reversed connection.

Note:
The mounting screws should be well tightened to ensure a secured connection.
Micro:Mate only supports 3V (3.3V) analog input from Pin 0, 1, 2. The Micro USB
Power port on Micro:Mate cannot be used for data transmission.
Components with large power consumption should be connected to Pin 8, 12, 16, with 5V power supply.

FEATURES

  • Color coded Gravity 3-Pin interface, compatible with hundreds of plug&play electronic modules
  • 3-way analog input; 6-way digital input/output (PWM); 3V/5V jumper switch; 3.5mm audio jack
  • External Micro USB power port, up to 5V 2A power output.
  • Well-designed component lay-out and silk-screen. Reversed connection protection.

SPECIFICATION

  • Interface: 6 x Gravity 3Pin
  • Operating Voltage: 5V/3.3V
  • Input Power: <10W
  • Measuring Range: 0-3.3V (Analog), 0-5V (Digital):
  • Dimension:68.5 * 53.3mm/ 2.7 * 2.1 inches
  • Weight:22.8g

DOCUMENTS

SHIPPING LIST

  • Micro:Mate Gravity Expansion Board x1
  • Brass nut M4*5*4 x2
