MCU-Arduino CP2102 模組 USB 轉TTL USB轉串口 UART STC下載器

商品說明

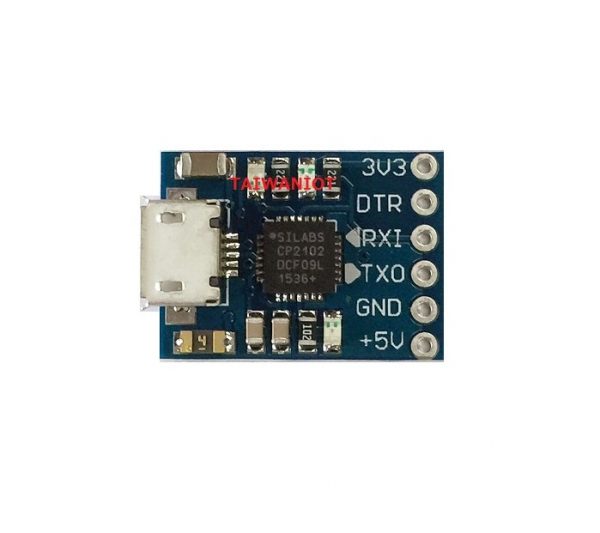

MCU-arduino CP2102 模組 產品介紹

MCU-CP2102其集成度高，內置USB2.0全速功能控制器、USB收發器、晶體振盪器、EEPROM及非同步串列資料匯流排（UART），支援數據機全功能信號，無需任何外部的USB器件。MCU-CP2102與其他USB-UART轉接電路的工作原理類似，通過驅動程式將PC的USB口虛擬成COM口以達到擴展的目的。

MCU-姿態模組通信 USB轉TTL模組 5V電源輸出 TTL電平CP2102內核MCU-CP2102是一款高度集成的USB-UART橋接器，能夠提供一個使用最小化元件和PCB空間來實現RS232轉換USB的簡便解決方案。簡單點說就是：用戶使用MCU-CP2102能夠將USB介面與RS232介面進行相互轉換。

模組說明

• CP2102晶片，安裝驅動後生成COM口。
• 接標準MICRO MINI-USB線輸入接電腦USB介面，帶3.3V和5V電壓兩種電源輸出
• 帶自恢復保險絲。在發生意外短路時，能有效保護您的下載器及電腦USB口
• 板載狀態指示燈、收發指示燈，正確安裝驅動後狀態指示燈會常亮，收發指示燈在通信的時候會閃爍， 帶運行LED指示燈
• 支持從300bps~1Mbps間的串列傳輸速率
• 通信格式支援：1）5,6,7,8位元數據位元；2）支持1,1.5,2停止位；3）odd,even,mark,space,none校驗
• 支援作業系統：windows 8.1/7/vista/xp/98,Mac OS-X/OS-9,Linux
• USB座介面為MICRO MINI-USB座
• 帶DTR觸發信號輸出，可以直接給arduino pro mini ATMEGA328P 等Arduino主板下載程式通信。
• 模組尺寸：16mm*20mm 超級小。



特點

• 內含USB收發器，無需外界電路器
• 內含時鐘電路，無需外接電路器
• 內含上電重定電路
• 片內電壓調節可輸出3.3V電壓
• 符合USB2.0規範的要求
• SUSPEND引腳支援USB狀態掛起
• 非同步串列資料匯流排相容所有握手和調製調節器介面信號
• 支援的資料格式為資料位元8、停止位元1、2和校驗位
• 內涵512位元組接收緩衝器和512位元組發送緩衝器
• 支援硬體或者X-ON/X-OFF 握手

驅動安裝簡介

win7/win8

1、首先打開安裝包，一路next就好，要記住安裝目錄
2、按下述方法啟動服務
3、在設備管理器找到該驅動，選更新驅動，流覽電腦查找驅動，選擇剛才安裝的目錄，確定後等待就好

win8.1

右鍵更新驅動，自動尋找驅動，會提示該驅動資料無效，其實這個問題在windows8下經常遇到，驅動沒問題，開始一直裝不上，後來才發現可能是硬體不相容。
如果你使用的系統是Windows8或者windows 8.1，而且是ghost或者其他非正版系統，並且使用過各種優化工具精簡優化系統，那麼在安裝驅動程式的過程中，你可能會遇到“資料無效”的錯誤
“資料無效”解決方法如下：
1、按鍵盤上的Winkey+R，在彈出的“運行”對話中輸入“services.msc”，亦可通過“電腦管理”視窗下找到“服務”；
2、在服務列表中找到“Device Install Service”和“Device Setup Manager”兩個服務項，確認這兩個服務是否開啟，如果沒有開啟，可以點擊左側的“啟動”此服務。
