LM2596S 降壓電源 DC-DC 降壓型 電源模組  具備電源指示燈

商品說明

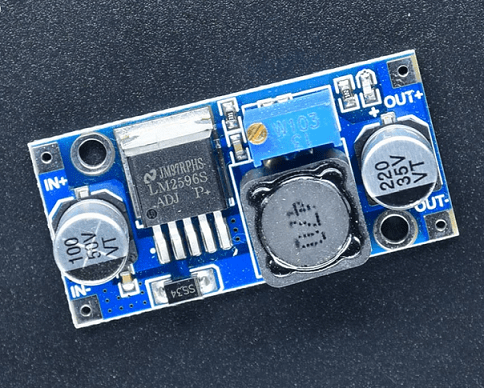

LM2596S 降壓電源 DC-DC 降壓型 電源模組  具備電源指示燈

注意：輸入輸出不能接反，接反可能會燒壞晶片；

此為降壓模組，輸入電壓必需比輸出電壓高；輸出2A以下可以長時間不用加散熱片 輸出電流大於2.5A（或輸出功率大於10W）長時間工作請加散熱片。

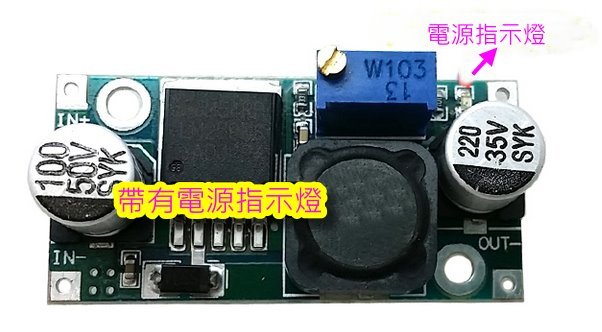

創客同學們！還在為您的 Arduino 找不到適合的變壓器而煩惱嗎？不要再多花錢了，有電源指示燈的LM2596S就是您的好選擇。接錯不會亮，有沒有在運作一目了然

※只要利用身邊多餘的DC電源供應器，例如舊的筆電或液晶螢幕的變壓器，您就可以自由的調整出需要的DC電壓了。 （上電前務必確認正負極都接對了哦！）



LM2596S DC-DC 降壓電源模組應用圖

可利用一字起子轉動藍色電位器(順時針轉升壓,逆時針轉降壓)，

配合三用電表邊轉邊調出您需要電壓。

IN+   ：接輸入電源的正極

IN-   ：接輸入電源的負極

OUT+: 接輸出正極

OUT-：輸出端負極

※ LM2596S DC-DC降壓模組具有

工業級、底紋波、大電流、高效率的特點：

1. 輸入電壓： 3.2V~46V
2. 輸出電壓： 1.25V~35V
3. 輸出電流： 3A（最大）
4. 轉換效率： 92%（最高）
5. 輸出紋波： <30mV
6. 開關頻率： 65KHz
7. 工作溫度： -45℃~ +85℃
8. 尺寸大小： 43mm * 21mm * 14mm（長*寬*高）
9. 打了密集的散熱孔，散熱能力強！
10. 在輸入與輸出端分別增加X7R高Q高頻旁路電容，電磁兼容性能超強！
11. 需要大電流長時間工作建議加上散熱片；
12. 買家注意：本降壓模組只能用於降壓。
13. 輸出2A以下可以長時間不用加散熱片。
14. 輸出電流大於2.5A（或輸出功率大於10W）長時間工作請加散熱片。



電氣參數：

• 輸入：直流3.2V 至 35V (輸入的電壓必須比要輸出的電壓高1.25v以上。不能升壓)
• 輸出：直流 1.25V 至 30V 電壓連續可調，高效率最大輸出電流為3A。
• 特點：全部使用固態電容，36u加厚線路板，高Q值大功率電感 帶輸出LED指示燈
• 尺寸：41(長)*20(寬)*14(高)  mm（含電位器）最小帶定位孔帶LED指示燈的DC-DC

使用方法：

接入電源(3-35V)，調整藍色電位器旋鈕(一般順時針旋轉升壓,逆時針旋轉降壓)並用萬用表監測輸出電壓達到需要電壓為止.

接線方式：

1.焊接，直接將電源線焊在輸入(輸出)埠；

2.焊插針，可以通過引線插入插針或者插在洞洞板上使用；又或者加引腳後直接焊接在PCB上。

應用例子：

1.車載穩壓電源，只需要將本模組輸入端接上汽車點煙嘴供電，就可以調節電位器,輸出電壓就可以在1.25-30V任意調整，為您的手機、MP3、MP4、PSP充電等許多設備供電，非常簡單方便。

2.給電子設備供電，當設備需要3-30V供電而手裡對應電壓電源時，用這個模組就可以方便的把電壓調到所需電壓，解決困擾。

3.系統工作電壓測試，做專案時可以使用本模組調試出各種電壓測試系統工作電壓範圍，非常輕鬆方便。

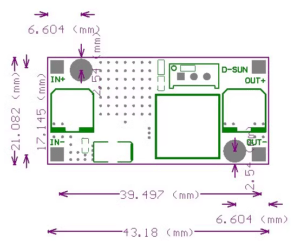

尺寸規格：
