LCD 1604 液晶顯示屏 5V 藍屏 SPI 介面

-12%

LCD 1604 液晶顯示屏 5V 藍屏 SPI 介面

NT$357 NT$314 未稅

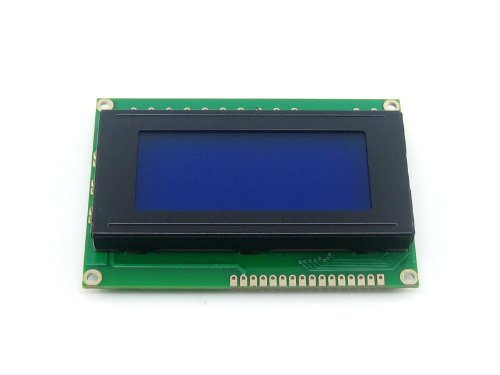

LCD 1604 液晶顯示屏 5V 藍屏 SPI 介面 16*4 字符型 LCD 5V (藍屏白字)

  • 產品型號:HNC1604B01
  • 外形尺寸:86.96*60*13mm
  • 顯示區域:62.3*27.6mm
  • 字符數:16*4
  • 玻璃類型:黃綠膜/ 藍膜/灰膜/黑膜
  • 背光類型:黃綠光/藍光/ 白光 /紅光 /翠綠光
  • 驅動電壓:3.3V/5V供電
  • 工作溫度:-20度至 +70度
  • 存儲溫度:-30度至+80度

尚有庫存

貨號: 432576187(A9-3) 分類: , 標籤: , ,
  • 商品說明
  • 評論 (0)

商品說明

LCD 1604 液晶顯示屏 5V 藍屏 SPI 介面 16*4 字符型 LCD 5V (藍屏白字)

  • 產品型號:HNC1604B01
  • 外形尺寸:86.96*60*13mm
  • 顯示區域:62.3*27.6mm
  • 字符數:16*4
  • 玻璃類型:黃綠膜/ 藍膜/灰膜/黑膜
  • 背光類型:黃綠光/藍光/ 白光 /紅光 /翠綠光
  • 驅動電壓:3.3V/5V供電
  • 工作溫度:-20度至 +70度
  • 存儲溫度:-30度至+80度

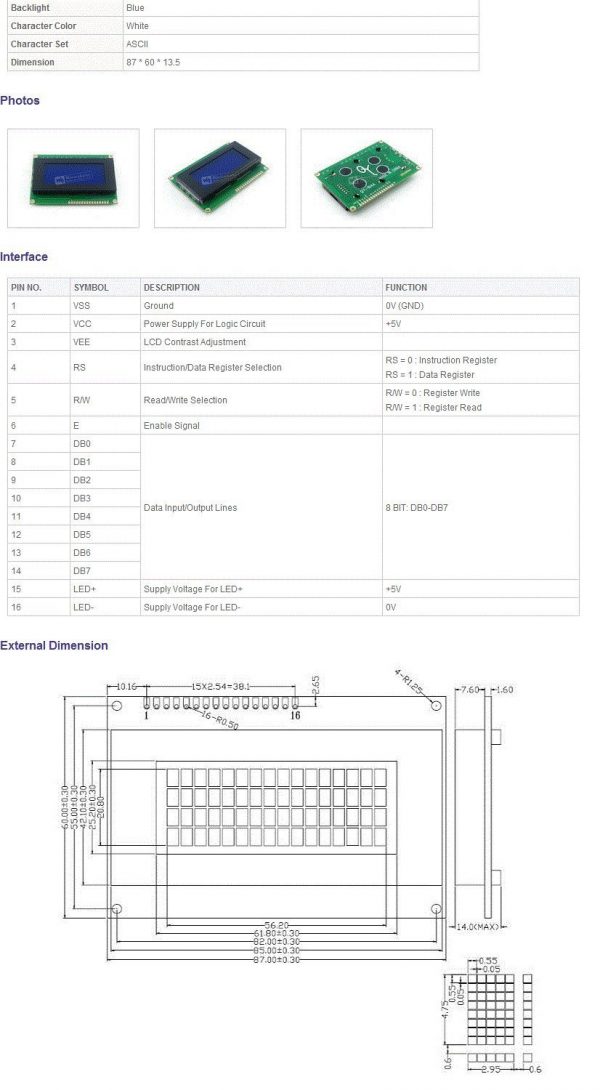

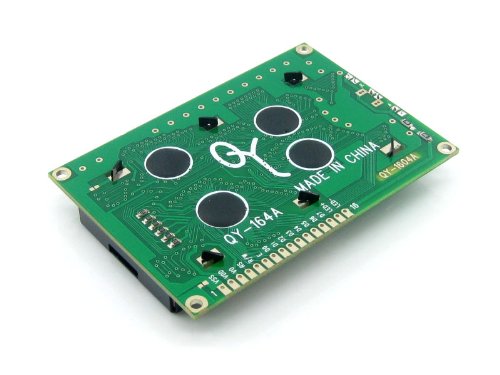

二、接口定義

標準型16X4液晶顯示字符模塊

1604採用標準的16腳接口,其中:

第1腳:VSS為地電源

第2腳:VDD接5V正電源

第3腳:V0為液晶顯示器對比度調整端,接正電源時​​對比度最弱,接地電源時對比度最高,對比度過高時會產生“鬼影”,使用時可以通過一個10K的電位器調整對比度

第4腳:RS為寄存器選擇,高電平時選擇數據寄存器、低電平時選擇指令寄存器。

第5腳:R/W為讀寫信號線,高電平時進行讀操作,低電平時進行寫操作。當RS和RW共同為低電平時可以寫入指令或者顯示地址,當RS為低電平RW為高電平時可以讀忙信號,當RS為高電平RW為低電平時可以寫入數據。

第6腳:E端為使能端,當E端由高電平跳變成低電平時,液晶模塊執行命令。

第7~14腳:D0~D7為8位雙向數據線。

第15腳:背光電源正極

第16腳:背光電源負極

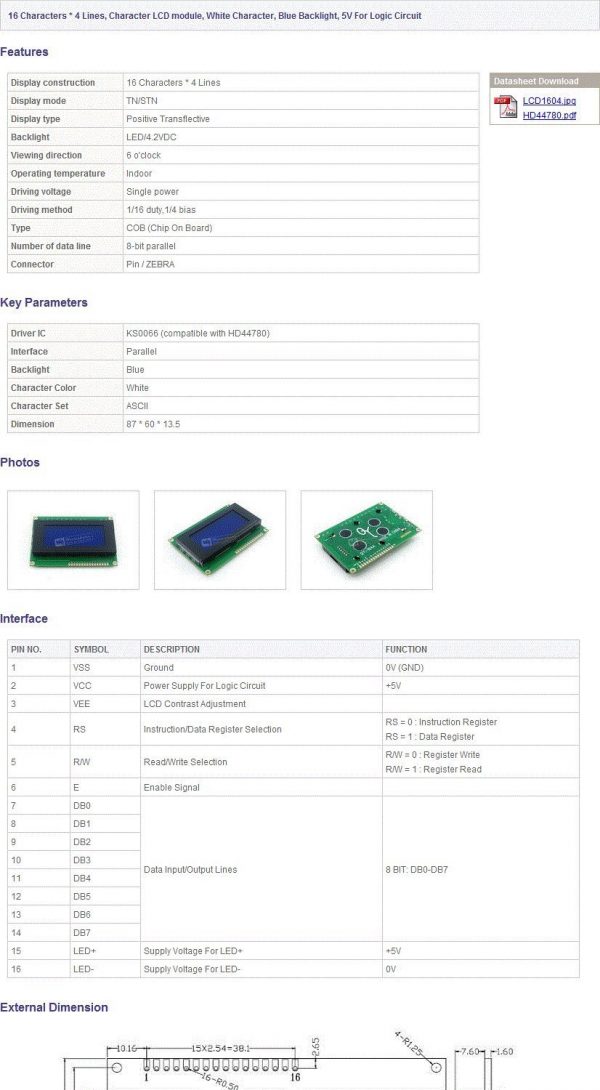

LCD 1604 (5V Blue Backlight) 16 Characters * 4 Lines 1604 LCD LCM Display Module LCD Screen TN/STN White Character

Display construction 16 Characters * 4 Lines

Display mode TN/STN

Display type Positive Transflective

Backlight LED/4.2VDC

Viewing direction 6 o’clock

Operating temperature Indoor

Driving voltage Single power

Driving method 1/16 duty,1/4 bias

Type COB (Chip On Board)

Number of data line 8-bit parallel

Connector Pin / ZEBRA
