L9110S 雙通道直流電機驅動模組 兩路步進電機驅動板 產品介紹

L9110S 直流電機驅動板, 板載2個L9110S馬達控制晶片,  模組可以同時驅動2個直流電機或1個4線2相式步進電機, 模組輸入電壓：2.5-12V , 每通道具有800mA連續電流輸出能力。

L9110 L9110S Motor Driver Module
Module power supply voltage: 2.5-12 v 0.8A maximum working current
Can drive two dc motors at the same time, OR 1pcs 4 line 2 type stepping motor

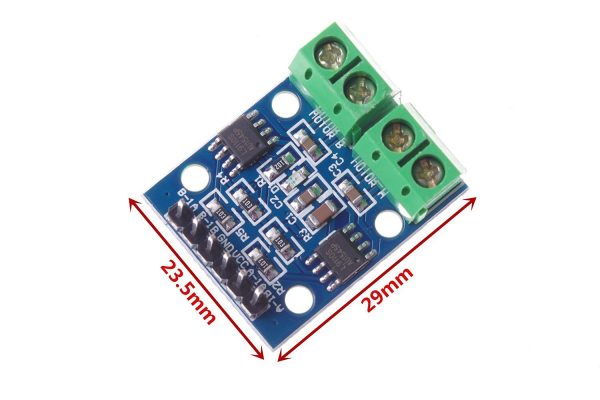

PCB size: 2.8 cm * 2.1 cm

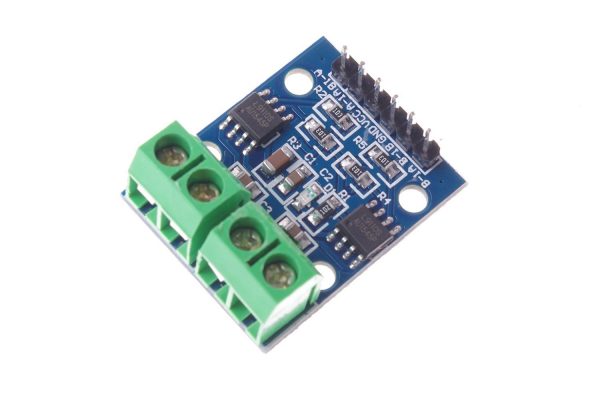

模組描述

• 雙L9110S晶片的馬達驅動
• 模組供電電壓：2.5-12V
• 適合的馬達範圍：馬達工作電壓2.5v-12V之間，最大工作電流0.8A
• 可以同時驅動2個直流馬達，或者1個4線2相式步進馬達
• PCB板尺寸：2.8cm*2.1cm
• 固定安裝孔，直徑：3mm

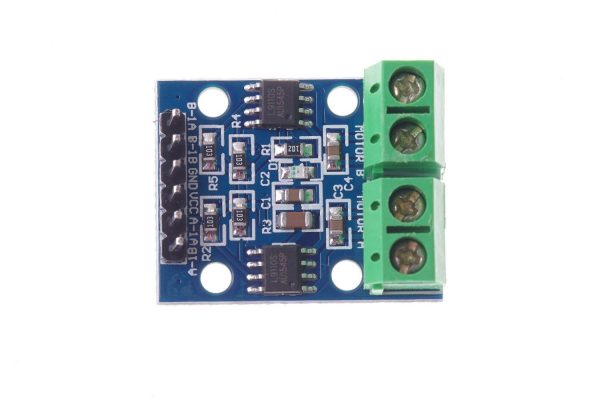

模組 IO 說明

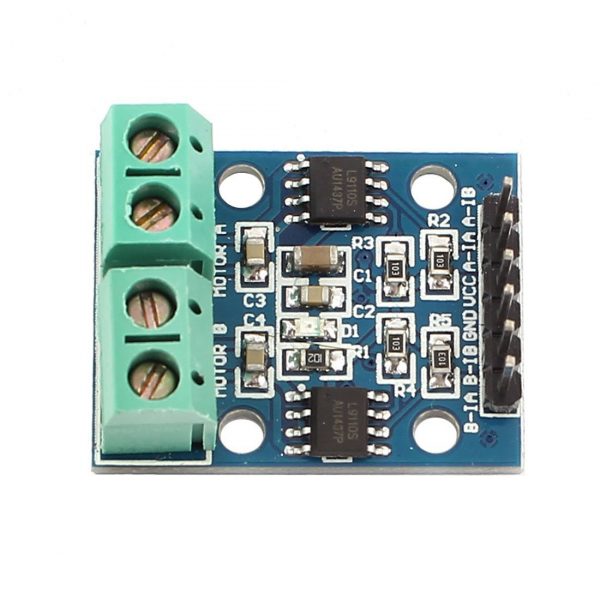

6P黑色端子說明

1. VCC : 2.5V-12V
2. GND : GND
3. IA1 : 單晶片 IO
4. IB1 : 單晶片 IO
5. IA2 : 單晶片 IO
6. IB2 : 單晶片 IO

4P綠色端子說明

1. OA1 OB1 接直流馬達2個接點，無方向性
2. OA2 OB2 接直流馬達2個接點，無方向性

 模組使用說明

• 接通VCC，GND 模組電源指示燈亮
• IA1 輸入 H，IA1 輸入 L，【OA1 OB1】馬達正轉；
• IA1 輸入 L，IA1 輸入 H，【OA1 OB1】馬達反轉；
• IA2 輸入 H，IA2 輸入 L，【OA2 OB2】馬達正轉；
• IA2 輸入 L，IA2 輸入 H，【OA2 OB2】馬達反轉；
