L298N DC 直流電機驅動板 步進電機驅動器 帶散熱片
NT$100 NT$57 未稅
L298N DC 直流電機驅動板 步進電機驅動器 帶散熱片
現在市面上出現仿本公司模塊產品,本公司生產的L298芯片是全新正品芯片,貼片鋁電解是採用2個35V 220UF高電壓高容量電容,而仿的模塊採用的是翻新2手芯片, 35V 100UF和10V 100UF低電壓低容量電容.請大家購買時認清.以免上當受騙,把電路板全燒掉.
尚有庫存
- 商品說明
商品說明

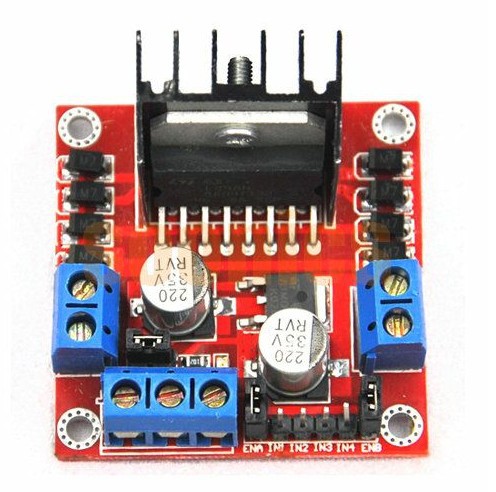

L298N DC 直流電機驅動板 步進電機驅動器 帶散熱片
現在市面上出現仿本公司模塊產品,本公司生產的L298芯片是全新正品芯片,貼片鋁電解是採用2個35V 220UF高電壓高容量電容,而仿的模塊採用的是翻新2手芯片, 35V 100UF和10V 100UF低電壓低容量電容.請大家購買時認清.以免上當受騙,把電路板全燒掉.

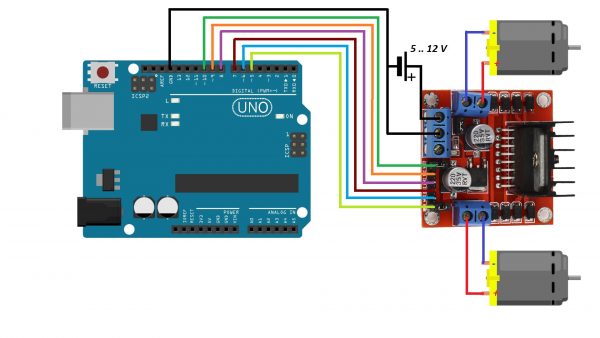

L298N DC馬達驅動模組, 可控制 2個DC馬達, 或1個2相4線步進馬達, 適用 Arduino /51/AVR/AVR/ARM 各種微控制器
L298N電機驅動板模塊步進電機智能車機器人Arduino
☆基本屬性☆ | |||
模塊名稱 | 雙H橋電機驅動模塊 | 工作模式 | H橋驅動(雙路) |
主控芯片 | L298N | 包裝形式 | 9個盒裝出貨 |
邏輯電壓 | 5V | 驅動電壓 | 5V-35V |
邏輯電流 | 0mA-36mA | 驅動電流 | 2A(MAX單橋) |
存儲溫度 | -20℃ 到+135℃ | 最大功率 | 25W |
重量 | 30g | 外圍尺寸 | 43*43*27mm |
產品特點:
★ 本模塊使用ST公司的L298N作為主驅動芯片,具有驅動能力強,發熱量低,抗干擾能力強的特點。 ★ 本模塊可以使用內置的78M05通過驅動電源 部分取電工作,但是為了避免穩壓芯片損壞,當使用大於12V驅動電壓的時候,請使用外置的5V邏輯供電。 ★ 本模塊使用大容量濾波電容,續流保護二極管,可以提高可靠性。 |
注意事項:

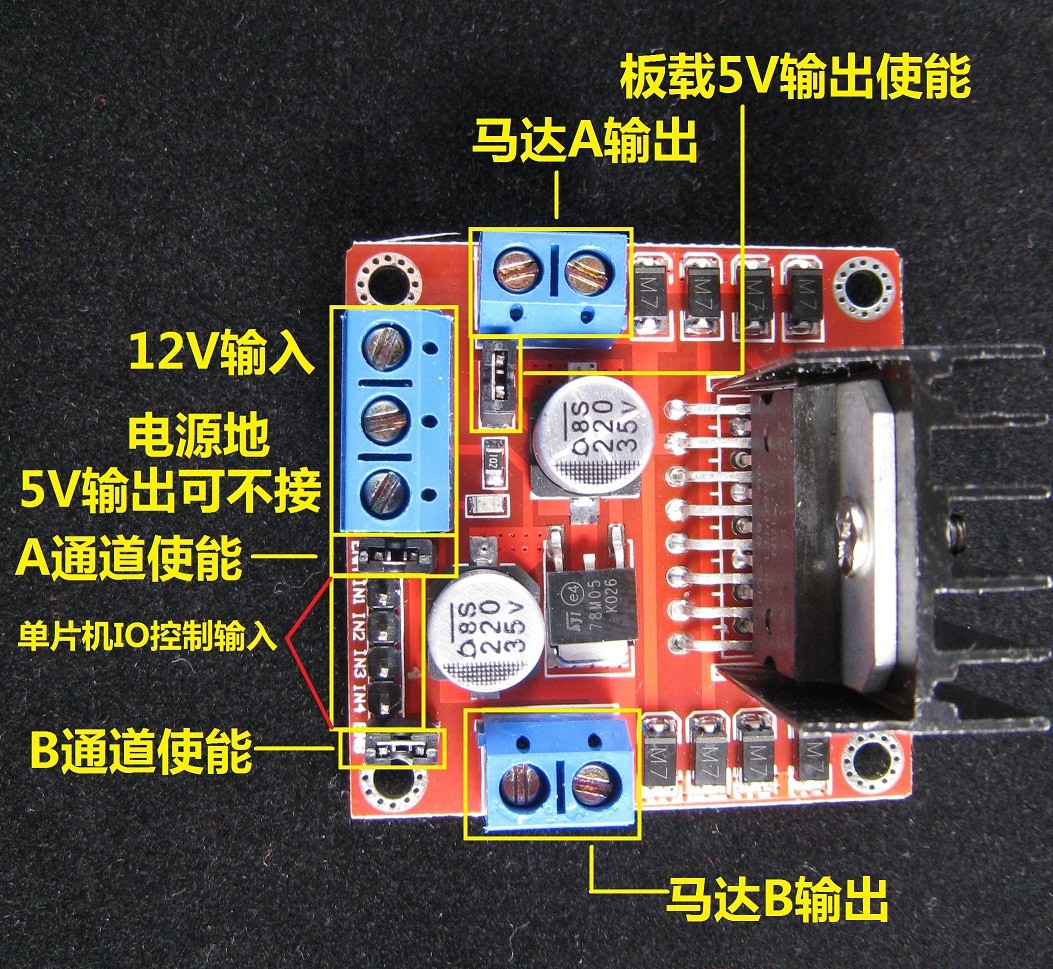

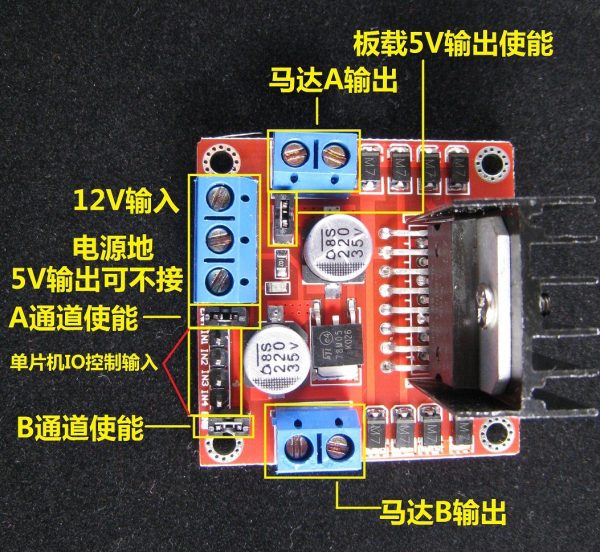

1.當你的驅動電壓(上圖標識為12V輸入,實際可以接受的輸入範圍是7-12V)為7V -12V的時候,可以使能板載的5V邏輯供電,當使用板載5V供電之後,接口中的+5V 供電不要輸入電壓,但是可以引出5V電壓供外部使用。(這種即為常規應用!)
2.當驅動電壓高於12V,小於等於24V(芯片手冊中提出可以支持到35V,但是按照經驗一般298保守應用最大電壓支持到24V已經很了不起!)時,比如要驅動額定電壓為18V的電機。首先必須拔除板載5V輸出使能的跳線帽。然後在5V輸出端口外部接入5V , 5V使能即 一個電平為5V的控制信號,當此信號輸入有效時,且電機驅動模塊中電源供電正常時,電機驅動模塊輸出電流。否則即使電源供電正常,電機上也無電流。
電壓對L298N內部邏輯電路供電。(這種是高壓驅動的非常規應用!)
