L298N 四路直流步進電機驅動模組 四路電機驅動供電一體

商品說明

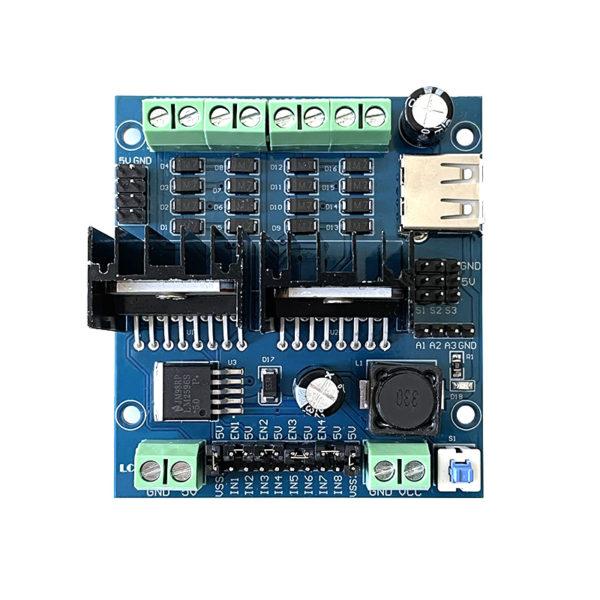

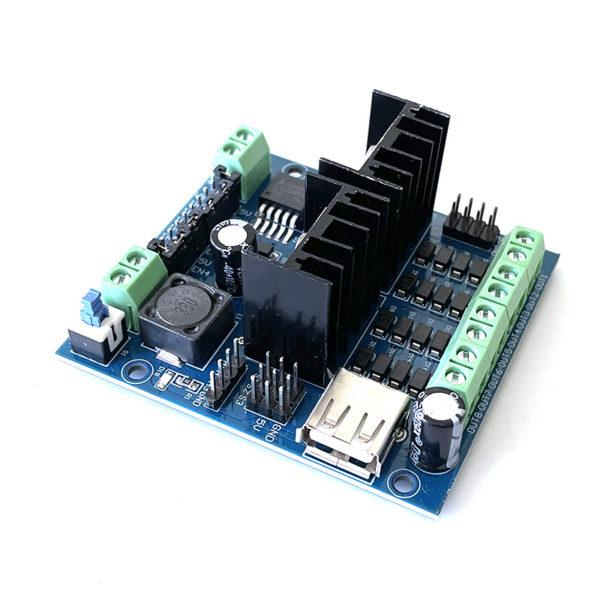

L298N 四路直流步進電機驅動模組 四路電機驅動供電一體 產品介紹

這款L298N電機驅動模組是集成2塊 L298N 晶片，同時可以驅動4個直流電機，實現正反轉及電機速度的控制。

模組內部帶有LM2596S降壓晶片，如果驅動7V電壓以上的電機時，可以向外輸出5V電源，供電給控制端使用。

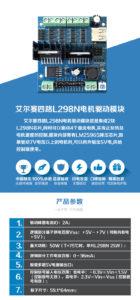

產品參數：

• 驅動峰值電流IO：2A
• 最大功耗：50W（T=75℃時，單片L298N 25W）
• 邏輯部分端子供電範圍Vss：＋5V～＋7V（可板內取電＋5V）
• 邏輯部分工作電流範圍：0～36mA
• 控制信號輸入電壓範圍：低電平：－0.3V≤Vin≤1.5V（控制信號無效），高電平：2.3V≤Vin≤Vss（控制信號有效）
• 板載多路5V電源輸出口
• 板子尺寸：59.1*64mm;

介紹說明：

• VCC：電源正極；
• GND：電源負極；
• OUT1、OUT2：直流電機1介面
• OUT3、OUT4：直流電機2介面
• OUT5、OUT6：直流電機3介面
• OUT7、OUT8：直流電機4介面
• IN1-IN8：電機邏輯控制端
• IN1/IN2：控制電機1
• IN3/IN4：控制電機2
• IN5/IN6：控制電機3
• IN7/IN8：控制電機4.
• EN1：電機1的使能端
• EN2：電機2的使能端
• EN3：電機3的使能端
• EN4：電機4的使能端.
• S1：電源開關
• 5V：5V電壓輸出
