HLK-LD2417 海凌科 24GHz 毫米波車輛偵測雷達模組｜智慧駕駛與後車盲點偵測

商品說明

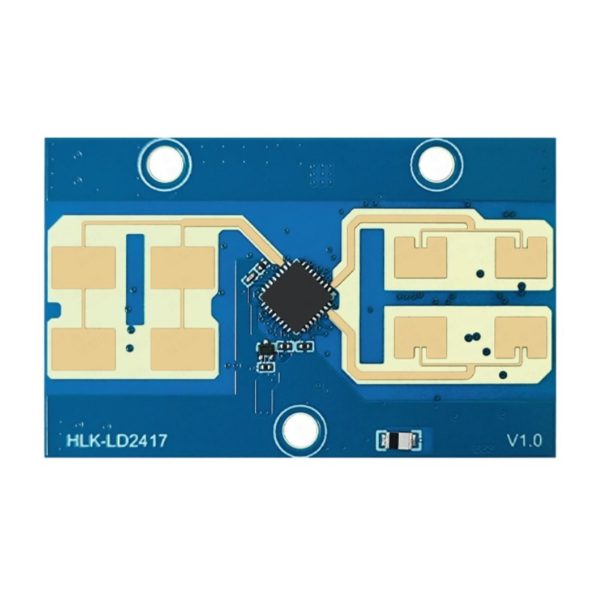

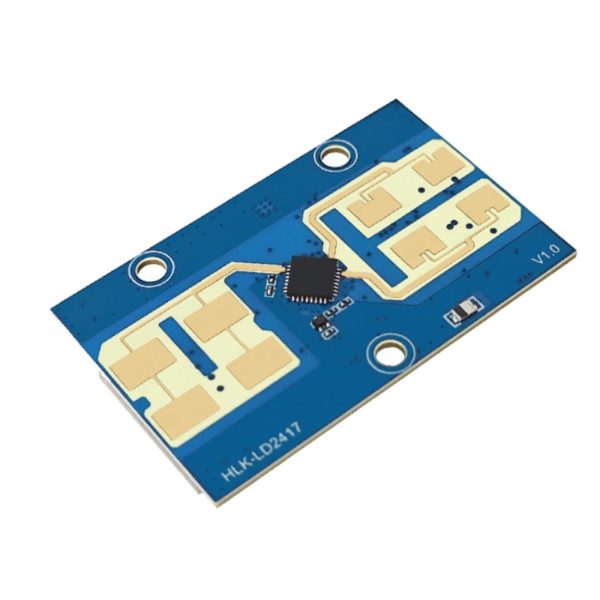

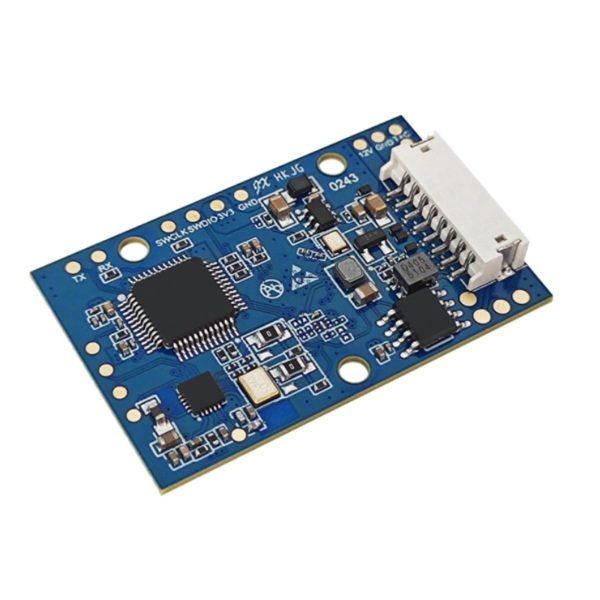

LD2417 是一款高靈敏度24GHz移動車輛狀態感應模組。可對探測範圍內靠近的車輛速度、距離、車道等輔助信息進行探測。

主要應用在高速公路交流道、慢車道、快車道和自動駕駛輔助等場景，實現對後車狀態偵測。

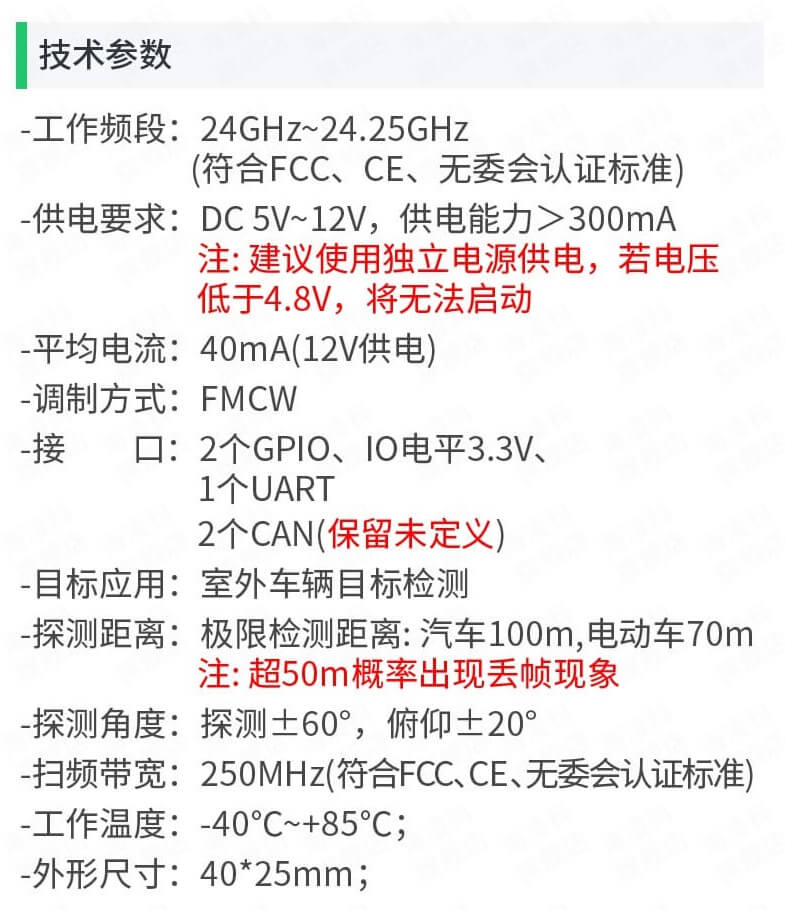

核心技術參數

• 工作頻段：24GHz – 24.25GHz
• 調變方式：FMCW（調頻連續波）
• 掃頻頻寬：250MHz
• 供電要求：DC 5V – 12V，供電能力須 > 300mA（電壓低於 4.8V 無法啟動）
• 工作電流：平均電流 40mA（12V 供電下）

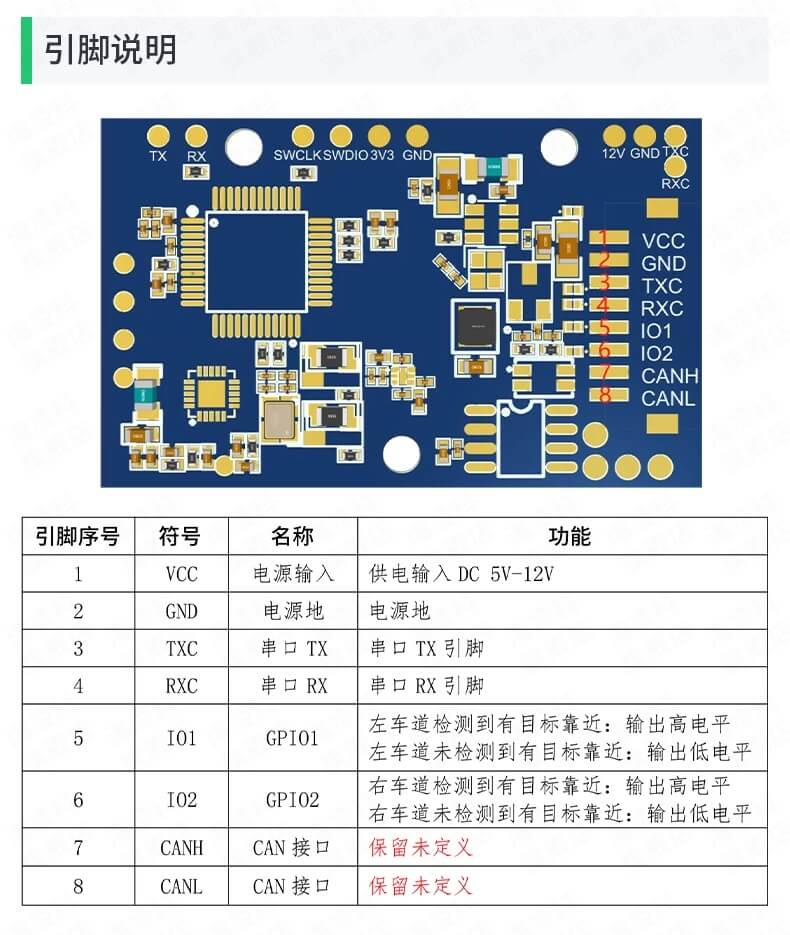

• 接腳與介面：1x UART（預設鮑率 115200）、2x GPIO（IO 電位 3.3V）、2x CAN（系統保留未定義）

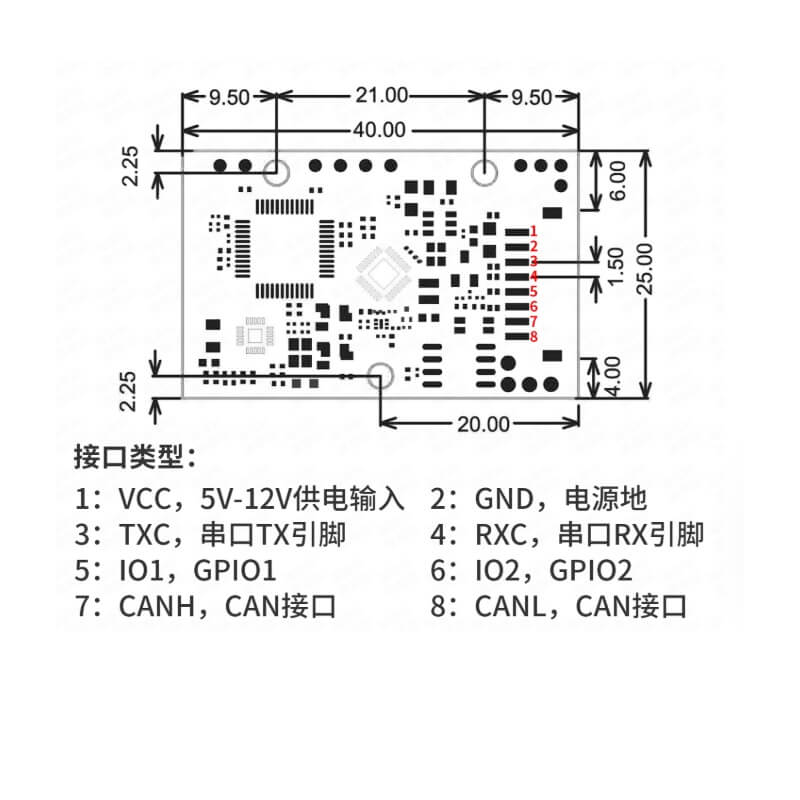

• 外形尺寸：40 mm × 25 mm
• 工作溫度：-40°C ~ +85°C

偵測效能與範圍

• 偵測角度：水平方位角 ±60°、垂直俯仰角 ±20°
• 汽車偵測距離：極限偵測距離 100 公尺（超過 50 公尺機率性出現掉格/丟幀現象）
• 二輪電動車/機車偵測距離：極限偵測距離 70 公尺
• 輸出資訊：目標 ID、距離、速度、角度、左/右車道位置
