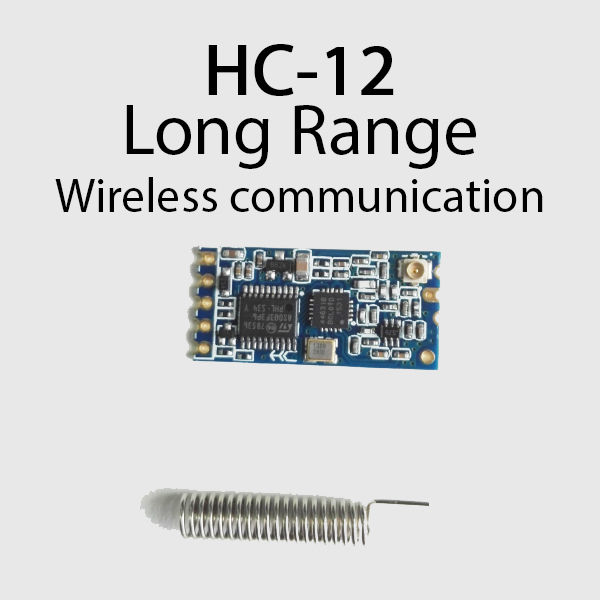

HC-12 SI4463 單片機串口模組 433 MHz 遠距離 1000M

NT$267 NT$200 未稅

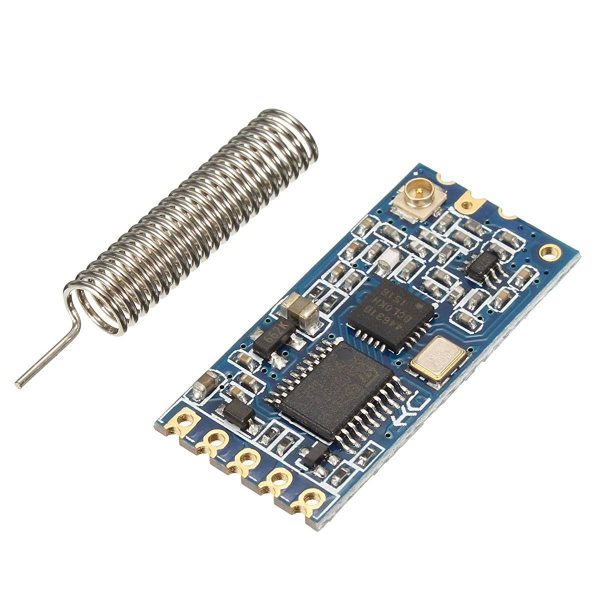

HC-12 SI4463 單片機串口模組 433 MHz 遠距離 1000M 替代藍芽更長距離穩定無線傳輸方案

附詳細 Arduino 範例說明與教學, 有完整兩塊 Arduino 透過 HC-12 傳輸資料的範例與說明（英文）與完整技術文件

  1. 供電電壓3.2V~5.5V。（如果模組要長時間工作在發射狀態，建議當電源電壓超過4.5V時串接一個1N4007二極管，避免模組內置LDO發熱）
  2. 默認通訊距離（開闊地測試）：600m左右（通訊距離最高可調達到1000m，空中波特率5000bps）。
  3. 默認空閒電流：16MA（模組在不同的工作模式下的工作電流不同）。

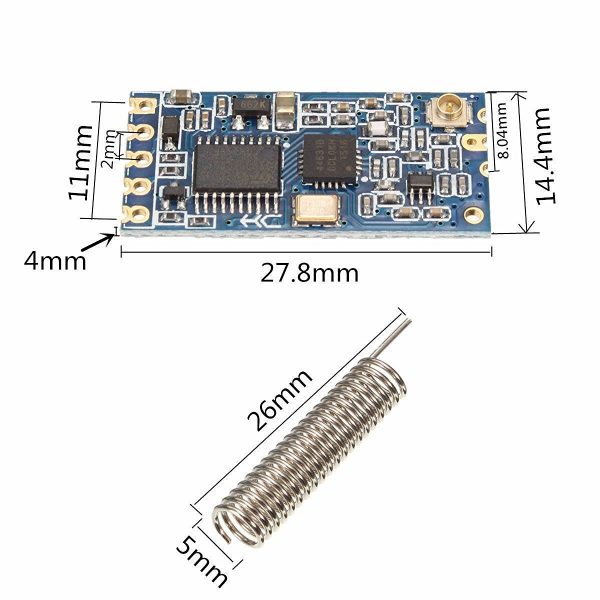

  4. 模組尺寸：27.8mm×14.4mm×4mm。
  5. 工作頻率範圍（433.4—473.0MHz，多達100個通信頻道）最大100mW 發射功率（可設置）
  6. 模組支持軟件升級。（我們為客戶提供升級軟件）
  7. 默認出廠設置：工作模式FU3，波特率9600bps，通訊頻道CH001(433.4M)。

尚有庫存

貨號： 71543612(A4-15) 分類： , 標籤： , ,
  • 商品說明

商品說明

HC-12 SI4463 單片機串口模組 433 MHz 遠距離 1000M 替代藍芽更長距離穩定無線傳輸方案

附詳細 Arduino 範例說明與教學, 有完整兩塊 Arduino 透過 HC-12 傳輸資料的範例與說明（英文）與完整技術文件

  1. 供電電壓3.2V~5.5V。（如果模組要長時間工作在發射狀態，建議當電源電壓超過4.5V時串接一個1N4007二極管，避免模組內置LDO發熱）
  2. 默認通訊距離（開闊地測試）：600m左右（通訊距離最高可調達到1000m，空中波特率5000bps）。
  3. 默認空閒電流：16MA（模組在不同的工作模式下的工作電流不同）。
  4. 模組尺寸：27.8mm×14.4mm×4mm。
  5. 工作頻率範圍（433.4—473.0MHz，多達100個通信頻道）最大100mW 發射功率（可設置）
  6. 模組支持軟件升級。（我們為客戶提供升級軟件）
  7. 默認出廠設置：工作模式FU3，波特率9600bps，通訊頻道CH001(433.4M)。

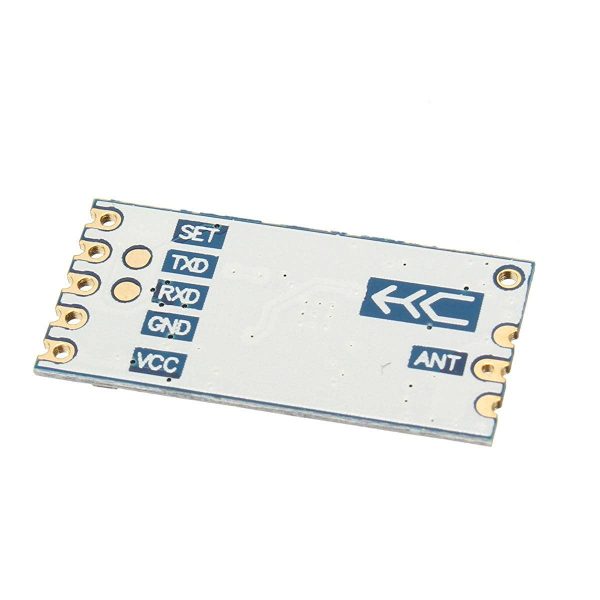

HC-12 SI4463

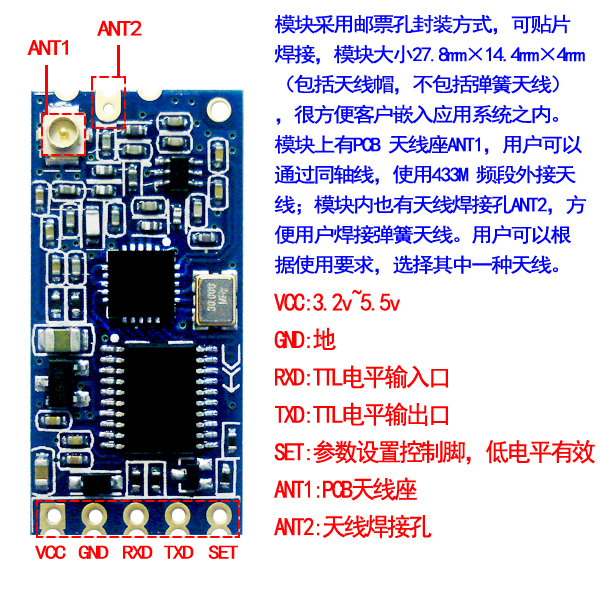

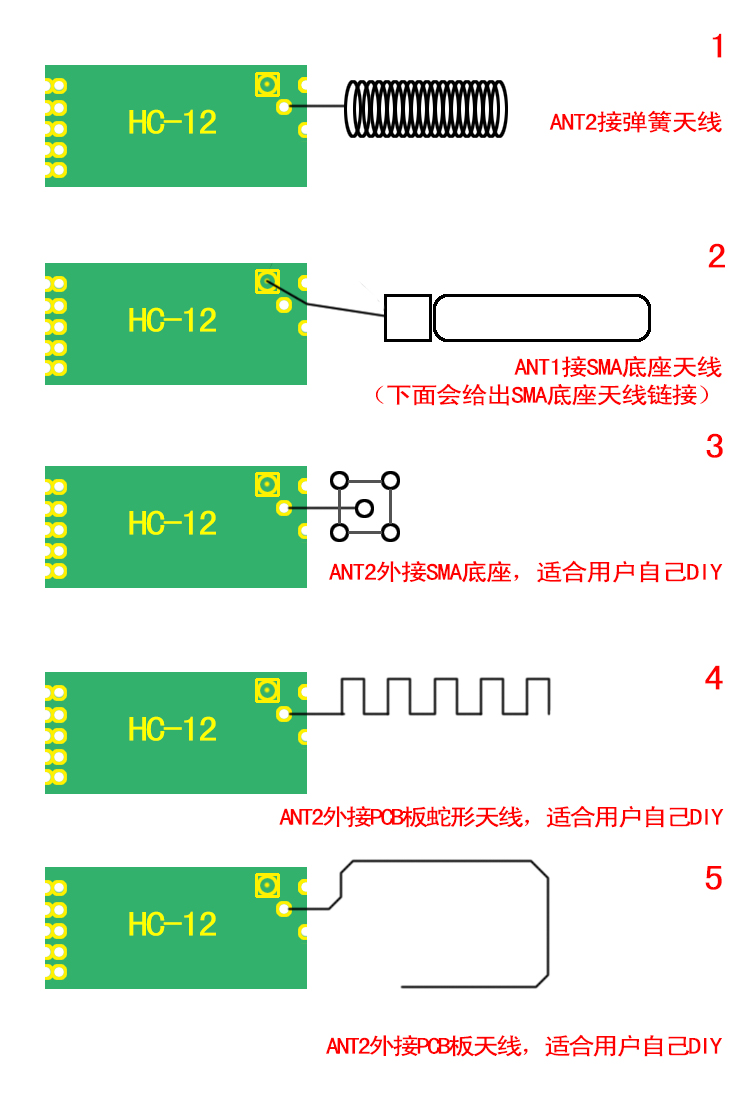

 下面提供幾種天線的接法供用戶自己選擇



在各種高樓間一樓地面直線測試距離再折半是250米，在室內則可以覆蓋一棟樓，有少量死角，不能穿鋼筋地板。

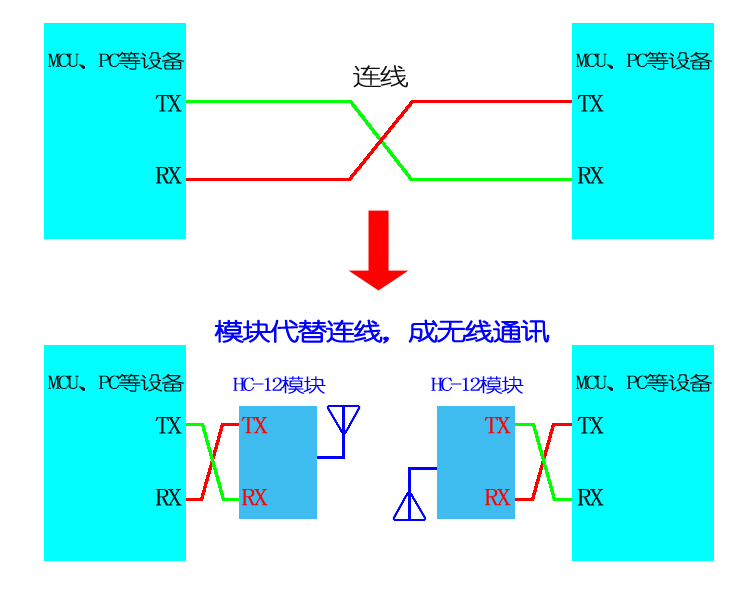

如上圖所示，HC-12 模塊用於代替半雙工通信時的物理連線左邊的設備向模塊發送串口數據，左邊模塊的RXD端口收到串口數據後，自動將數據以無線電波的方式發送到空中。右邊的模塊能自動接收到，並從TXD 還原最初左邊設備所發的串口數據。從右到左也是一樣的。



HC-12 模組 有三種串口透傳模式，用FU1 、FU2和FU3表示。使用時，各種模式都是只管收發串口數據即可，不用管空中無線傳送部分。系統默認工作在FU3全速模式下，此模式可以根據串口波特率自動調節空中波特率，在低波特率下通信距離最遠。不同模式是不能互傳數據的，用戶可以根據實際情況選擇最優模式。
使用時一般不限定一次連續往模組串口發送的字節數。但鑑於環境干擾等因素，一次連續發送大量數據時，有可能會丟失一些字節。所以，上位機最好要有應答和重發等機制，避免信息丟失。
1：FU1
此模式為較省電模式，此時模塊的空閒工作電流為3. 6mA左右。此模式下模塊同樣可以設置如下面表格所示的8種串口波特率，但空中波特率統一為250000bps 。
2：FU2
此模式為省電模式，此時模組的空閒工作電流為80μA 左右。此模式下模組只支持
1200 bps、2400 bps 和4800 bps 的串口波特率，空中波特率統一為250000bps。設置成其它
串口波特率，模組不能正常通信。同時，在FU1和FU3模式下設置為FU2模式時，超過4800 bps的串口波特率一律會被自動降低為4800 bps。（經檢測，此模式下傳輸數據的時候有少許BUG，暫時不建議用戶使用FU2模式，我們會第一時間修改BUG，更新程序。）
3：FU3
模組工作於全速狀態下，空閒工作電流為16mA左右。在此模式下，模塊會根據串口波特率自動調節無線傳輸空中波特率，其對應關係如下表所示：

串口波特率

1200bps

2400bps

4800bps

9600bps

19200bps

38400bps

57600bps

115200bps

空中波特率

5000bps

15000bps

58000bps

236000bps

為了使通信距離盡量遠，可以把串口波特率設為低波特率。如果是短時間傳送大量數據，則把串口波特率設為高波特率，但要犧牲通信距離。

不同空中波特率條件下模塊的接收靈敏度如下表所示：
 空中波特率  5000bps  15000bps  58000bps 236000bps
 無線接收靈敏度  -117dBm  -112dBm  -107dBm  -100dBm

一般來說，接收靈敏度每下降6dB，通信距離會減少一半。

下面給出各種模式的一些特性參考值：

 模式  FU1  FU2  FU3  備註
 空閒電流  3.6mA  80uA  16mA  平均值
 傳送延時  4~80mS  500mS  4~80mS  發一個字節
 回環測試1  31mS  串口波特率9600，發一個字節
 回環測試2  31mS  串口波特率9600，發十個字節

注：回環測延時是指，短接一模塊的TX與RX引腳，發串口數據給另一模塊，從開始發送串口數據計起到另一模塊TX引腳出現返回來的數據的這段時間。

模塊參數設置AT指令
AT指令用來設置模塊的參數和切換模塊的功能，設置後需退出設置狀態才生效。同時，參數和功能的修改，掉電不會丟失。
（1）指令模式的進入
第一種進入方式——正常使用（已經上電）中，把第5 引腳“SET”置低電平；
第二種進入方式——斷電，第5 引腳“SET”先置低電平再重新上電。
這兩種方式都能使模塊進入AT指令模式，釋放（“SET”引腳不接低電平）則退出指令模式。退出指令模式後，如果更改了模塊功能，則會切到相應的功能態。
第二種方式固定以9600，N，1 的串口格式進入AT。
（2）指令說明
①     AT
測試指令
例：
     發給模塊指令“AT”，模塊返回“OK”。
②     AT+Bxxxx
更改串口波特率指令。可設置波特率為1200bps、2400bps、4800bps、9600bps、19200bps 、38400bps 、57600bps和115200bps。出廠默認為9600bps。
例：
設置模塊串口波特率為19200bps ，請發給模塊指令“AT+B19200 ”，模塊返回
“OK+B19200”。
③     AT+Cxxx
更改無線通信的頻道，從001到127可選（超過100以後的無線頻道，通信距離不作保證）。無線頻道默認值為001，工作頻率為433.4MHz。頻道的步進是400KHz，頻道100的工作頻率為473.0 MHz。
例：
設置模塊工作到頻道21，請發給模塊指令“AT+C021 ”，模塊返回“OK+C021”。
退出指令模式後，模塊工作在第21通道，工作頻率為441.4 MHz。
注意：由於HC-12模塊的無線接收靈敏度比較高，當空中波特率大於58000 bps時，必須要錯開5個相鄰頻道來使用。當空中波特率不大於58000 bps時，如果短距離（10米以內）通信，也需要錯開5個相鄰頻道使用。
④     AT+FUx
更改模塊串口透傳模式，有FU1 、FU2和FU3三種模式。模塊默認模式是FU3 ，兩模塊的串口透傳模式必須設置為一樣才能正常通信。詳細介紹請查看上面“無線串口透傳” 部分的介紹。
     例：
     發給模塊指令“AT+FU1”，模塊返回“AT+OK”。
⑤     AT+Px
設置模塊的發射功率等級，x 可取1—8，對應模塊發射功率如下：
x 值 1 2 3 4 5 6 7 8
模塊發射功率 (dBm) -1 2 5 8 11 14 17 20
默認設置為8，發射功率最大，通信距離最遠。發射功率等級設置為1，發射功率最小。一般來說，發射功率每下降6dB ，通信距離會減少一半。
例：
     發給模塊指令“AT+P 5 ”，模塊返回“OK+P5”。退出指令模式後，模塊發射功率為+11 dBm。
