HC-06 藍芽轉 UART 從機藍芽模組 具底板,提供Arduino 範例

商品說明

HC-06 藍芽轉 UART 從機藍芽模組 產品介紹

具底板,提供Arduino 範例 + Android 手機藍芽遙控軟體

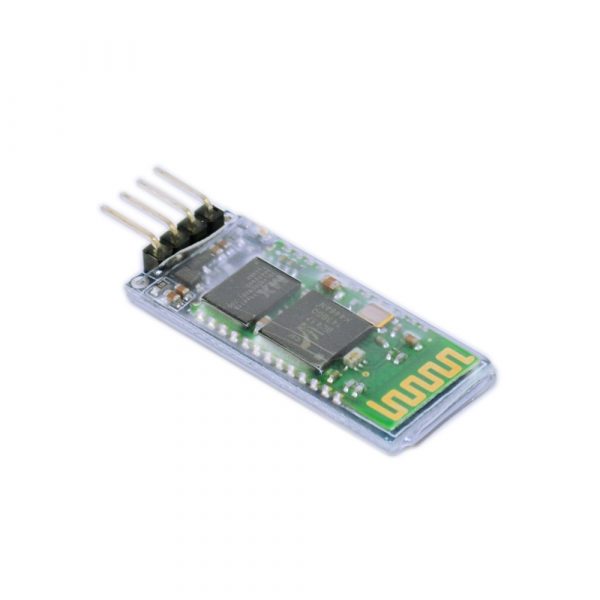

新版藍牙模組套熱縮管，模組上的ON/OFF/WAKE腳為使能腳，默認使能，當被外部拉高（不低於VCC-0.5V的電壓信號）時關閉模組電源，可由外部MCU輸出高電平控制模組重新搜索，STATE為LED狀態輸出腳，未連接時輸出脈衝，連接後輸出高電平，可由MCU判斷狀態，歡迎各位買家選購！

該模組電源輸入具備防反接功能，電源接反不會給後面的電路通電！

藍牙透傳模組可以讓你原來使用串口的設備擺脫線纜的束縛在10米範圍內實現無線串口通信。使用該模組無需了解複雜的藍牙底層協議，只要簡單的幾個步驟即可享受到無線通信的便捷。藍牙透傳模塊只有4個AT指令，分別是測試通訊，改名稱，改波特率，改配對密碼，AT指令必須從TXD,RXD信號腳設置，不能通過藍牙信道設置。發送AT指令的設備可以是各種類型的MCU（比如51，avr，pic，msp430，arm等），也可以是電腦通過串口（PC串口接MAX232以後或者USB轉串口）發送。

特別注意：

1. 主機模組和從機模組均不能切換工作模式，只能是單一的工作模式（主或從）
2. 主機模組只能配對HC06的從機模組，主機模組之間不能配對連接，主機模組也不能跟帶藍牙的電腦或者手機等其他藍牙設備配對
3. 從機模組可以跟帶藍牙的電腦或者部分帶藍牙的手機配對使用，從機模組之間不能連接，如果電腦沒有藍牙適配器，可以購買我們的藍牙適配器
4. 主機模塊的AT指令比從機模塊少了AT+NAME指令，其他指令相同
5. 主機模組和從機模組的接口均為3.3V電平，可以直接連接各種TTL電平帶串口MCU（5V的MCU請串聯1K電阻）直接連接，設置參數可以用MCU或者本店的USB轉換串口，或者增加MAX232轉換電路後的電腦串口

小常識：

• TXD：發送端，一般表示為自己的發送端，正常通信的時候接另一個設備的RXD。
• RXD：接收端，一般表示為自己的接收端，正常通信的時候接另一個設備的TXD。正常通信時候本身的TXD永遠接設備的RXD！自收自發：顧名思義，也就是自己接收自己發送的數據，也就是自身的TXD接到自身的RXD，用來測試本身的發送和接收是否正常。也稱回環測試。

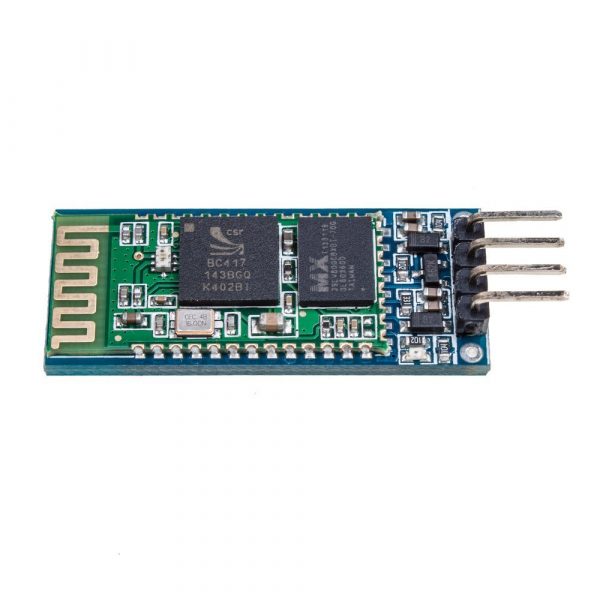

由於藍牙核心板不方便接線，因此我們把它焊接到底板上，底板上有3.3V LDO，為了方便再拆卸，僅焊接有用的引腳，引出VCC、GND、TXD、RXD （TXD、RXD均為3.3V）方便接線，模塊上按鍵為重新搜索按鍵，同時ON/OFF/WAKE腳為按鍵引出腳，可由外部MCU輸出高電平控制模塊重新搜索，STATE為LED狀態輸出腳，未連接時輸出脈衝，連接後輸出高電平，可由MCU判斷狀態，該模組可以接單片機，USB轉串口等串口設備，輸入電壓3.6~6V（推薦5V，不得超過7V）。

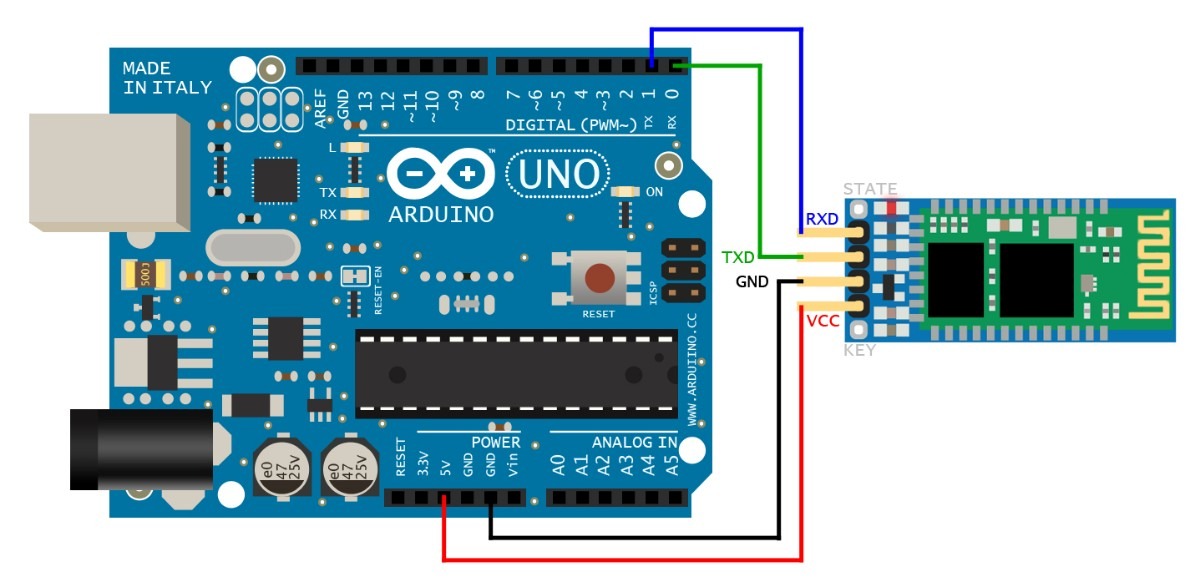

Adruino 範例

String message; //string that stores the incoming message

void setup()
{
Serial.begin(9600); //set baud rate
}

void loop()
{
while(Serial.available())
{//while there is data available on the serial monitor
message+=char(Serial.read());//store string from serial command
}
if(!Serial.available())
{
if(message!="")
{//if data is available
Serial.println(message); //show the data
message=""; //clear the data
}
}
delay(5000); //delay
}
