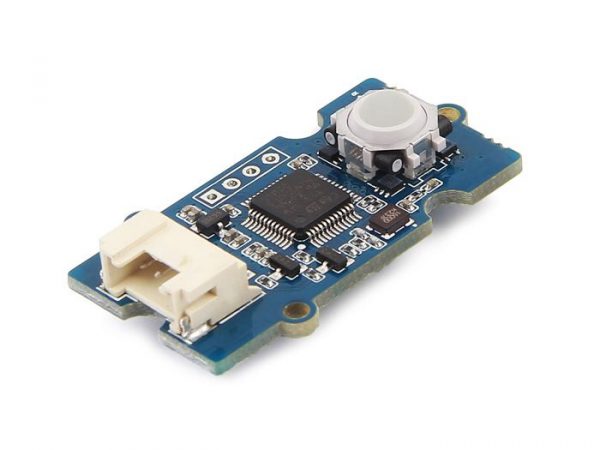

Grove-Mini Track Ball 迷你軌道球

Grove-Mini Track ball 將為您的應用提供一個實用的運動跟踪功能模組原型設計。它具有高級，快速響應的360度檢測和單點檢測功能，集成在芯片STM32F103C8T6和** AN48841B *中。也可以使用Grove接口進行標準化，這將為您在原型設計過程中節省大量工作。

如您所見，在此產品上，有一個迷你軌道球，您可以隨意從任何角度水平和垂直旋轉該球。這裡有5個軸，從左上右下然後向下按。當您移動球時，您將從這5個軸中獲取值，並且這些值將根據您移動球的方向和速度進行更改。



特徵

• 能夠360°快速檢測
• 有半透明的點擊按鈕
• 使用Grove接口進行規範
• 強大的MCU能夠豐富您的應用程序



創意應用

• 遊戲手柄的跟踪模塊
• 觸覺控制器的跟踪模塊
• 玩具的追踪模塊



規格

• 工作電壓：3.3V〜5.5V（典型值為5V）
• 工作電流：28 mA（最大工作電流：40 mA）
• MCU頻率：64 MHz
• 工作頻率：105±5kHz
• 霍爾效應場強度範圍：| 0.5 | 〜| 8 | 公噸

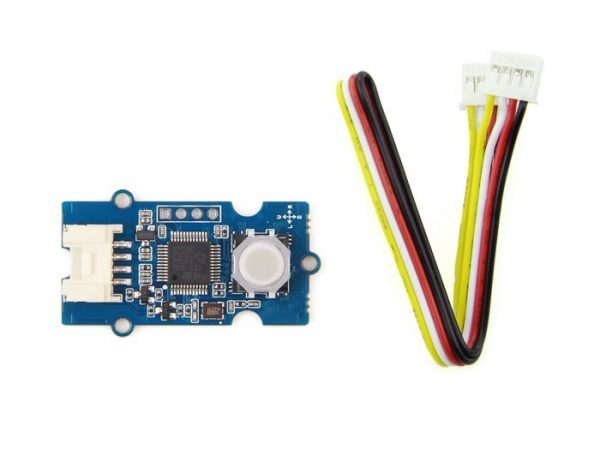

出貨清單

• Grove – Mini Track Ball x1
• Grove連接線 x1

Documents

• Grove-Mini軌跡球v1.0原理圖
• Grove-Mini軌跡球v1.0原理圖
• STM32F103C8T6資料表
• AN48841B資料表
• Github中的庫文件



＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

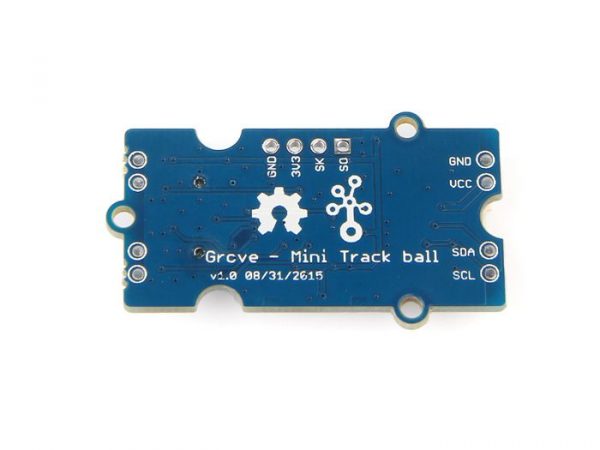

Grove – Mini Track Ball

If you need a mini controller for your robot, This product will be your type. We have developed a product called Grove – Mini Track ball. As you can see, on this product, there is a mini track ball here, you can feel free to rotate the ball horizontally and vertically from any angle. There are 5 axes here, up down left right and press down. As you move the ball, you will get the the values from these 5 axes and the values will be changed according to the direction and speed you move the ball.

FEATURES

• 360° and Quick Detection.
• Translucent Click Button.
• Standardized with Grove Interface.
• Powerful MCU to Enrich Your Applications.

SPECIFICATION

• Operating Voltage: 3.3V~5.5V (typical at 5V)
• Operating Current: 28 mA (Maximum Operating Current: 40 mA)
• MCU Frequency: 64 MHz
• Operating Frequency: 105±5kHz
• Hall Effect Filed Strength Range: |0.5| ~ |8| mT
