I2C Digital Wattmeter 數位功率計 電壓、電流、功率、三合一大量程

商品說明

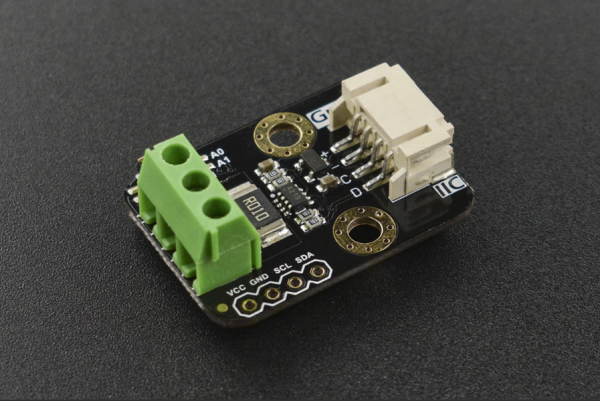

I2C Digital Wattmeter 數位功率計 電壓、電流、功率、三合一大量程

Gravity：I2C數字功率計是一款可測量26V 8A以內各類電子模組、用電設備的電壓、電流和功率，最大相對誤差不超過±0.2%的高分辨、高精度、大量程測量模組（使用前需進行一次簡單的手動校準）。可用於太陽能係統、電池庫侖計、電機、主控板或電子模組的功耗測量、電池續航評估與實時電源參數在線監控。模組採用TI INA219零溫漂電流/功率監控晶片和2W大功率低溫漂10mΩ合金采樣電阻，電壓和電流分辨率分別可達4mV與1mA，在滿量程測量條件下，電壓與電流的最大測量相對誤差不超過±0.2%，並提供4個可通過撥碼開關配置的I2C地址。模塊可對雙向高側電流（流經電源或電池正極的電流）進行準確測量，這在太陽能或庫侖計應用，電池既需要充電，也需要放電的場合尤為有用，用戶可通過電流的正負讀數了解電池的充放電狀態，也可以了解電池的衝放電的實時電壓、電流與功率。在電機應用場景，可通過實時監控電機電流是否由於堵轉或負載過大導致電流過大，從而及時採取保護措施。此外，也可以使用該模塊測量各類電子模塊或整個項目的實時功耗，從而評估電池的續航時間。

特徵

• 高精度、高分辨率、大量程、低溫漂
• 雙向電流高側測量
• 兼容3.3V/5V控制器
• 精緻小巧，方便項目嵌入



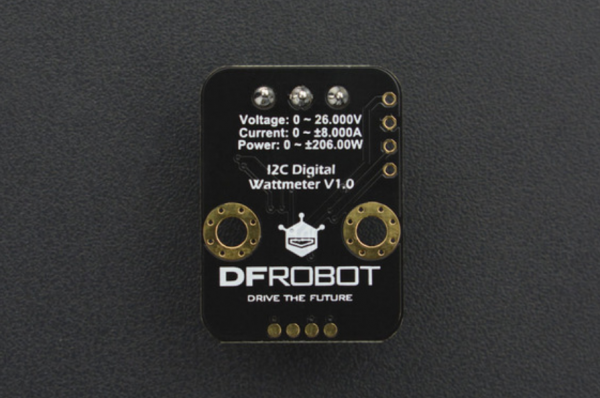

規格

• 供電電壓(VCC)：3.3V ~ 5.5V
• 電壓量程（IN+或IN-相對GND）：0 ~ 26V
• 電壓分辨率：4 mV
• 電壓相對誤差：<±0.2%（典型值）
• 電流量程：0 ~ ±8A（可測雙向電流）
• 電流分辨率：1 mA
• 電流相對誤差：<±0.2%（典型值，需手動校準）
• 功率量程：0 ~ 206 W
• 功率分辨率：20 mW（硬件）/4mW（軟件）
• 靜態電流：0.7 mA
• 通信接口：Gravity I2C （邏輯電平0-3.3V）
• I2C地址：4個，0x40，0x41，0x44，0x45（默認）

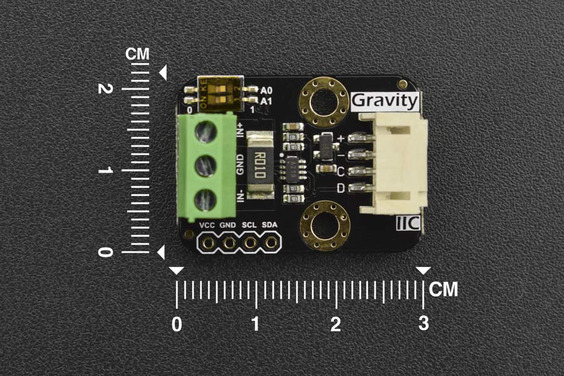

• 產品尺寸：30.0mm×22.0mm
• 重量：4g



應用領域

• 太陽能係統
• 電池庫侖計
• 電子模塊功耗評估



接口說明

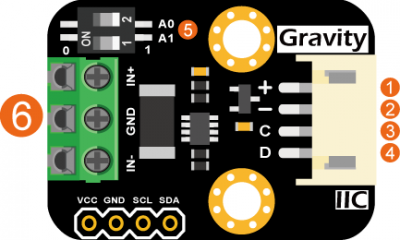

Gravity：I2C數字功率計腳位說明

引腳說明 標號 名稱 功能描述 1 VCC 電源正極（3.3~5.5V） 2 GND 電源負極 3 SCL I2C時鐘線 4 SDA I2C數據線 5 ADDR I2C地址選擇撥碼開關 6 3P TERMINAL 電壓與電流測量接線柱3P

連線圖

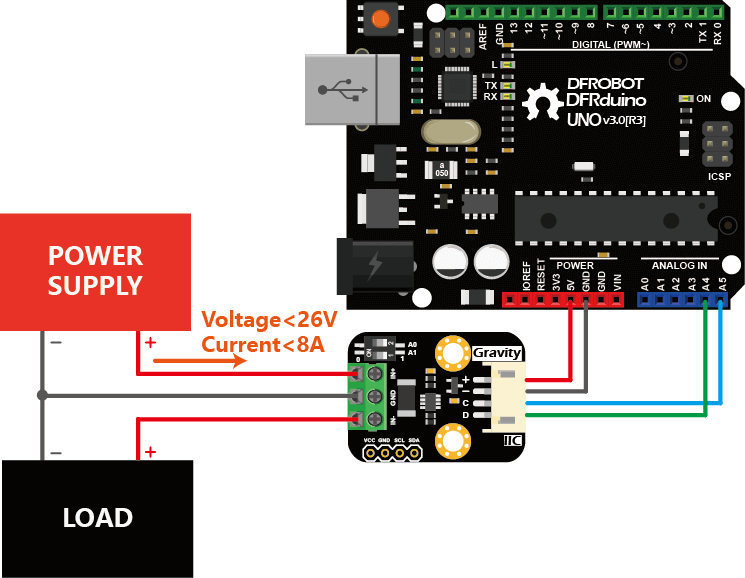

Gravity: I2C Digital Wattmeter 連接圖（Arduino UNO）

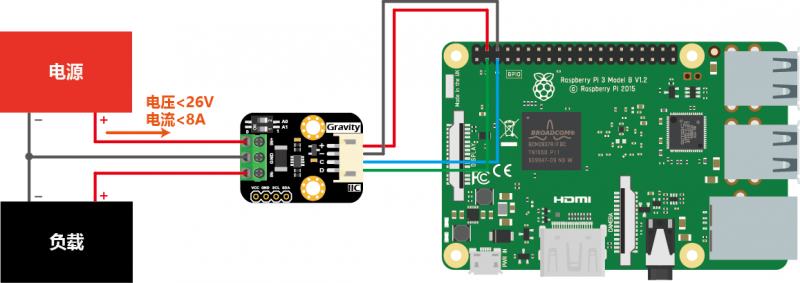

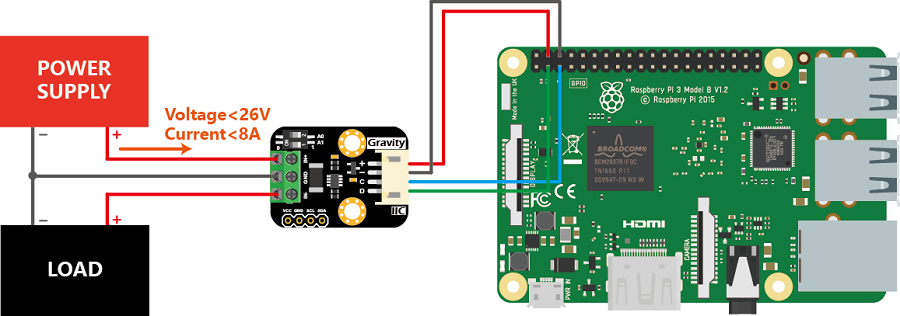

Gravity: I2C Digital Wattmeter 連接圖（Raspberry Pi 3B）

應用實例

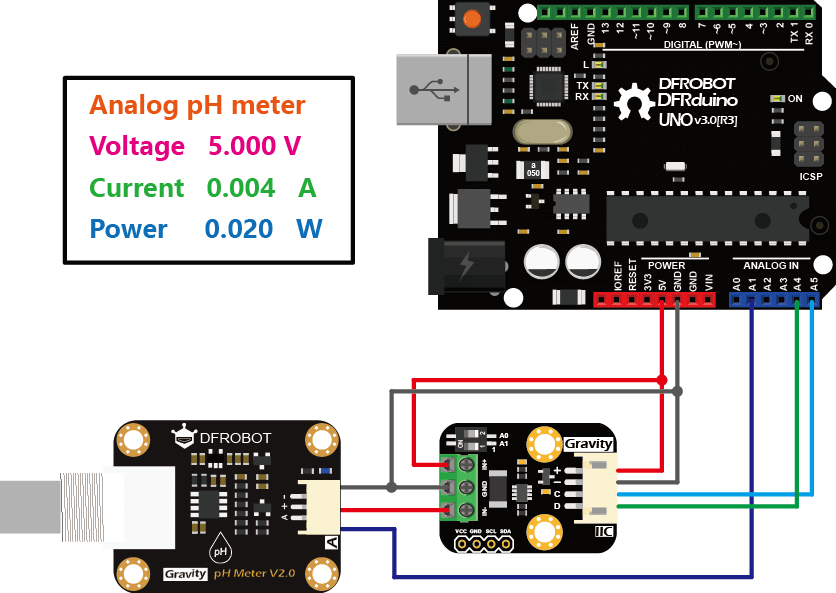

測量模擬pH計功耗

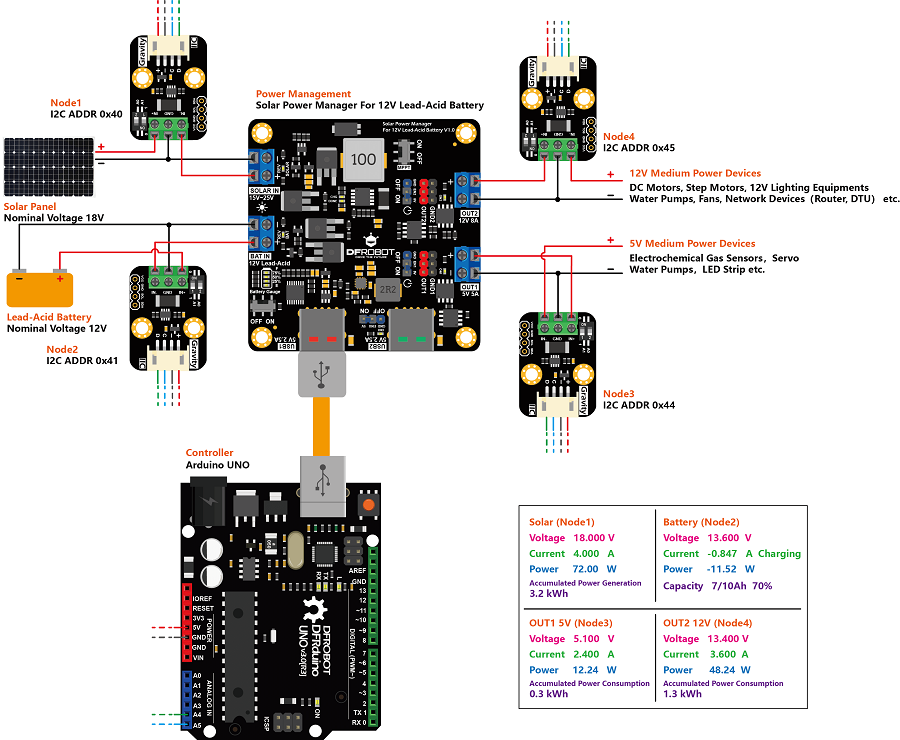

監測太陽能係統中太陽能板、電池與輸出的功耗情況



出貨清單

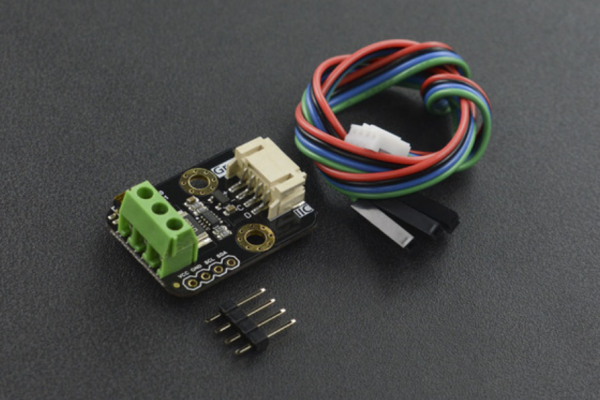

• Gravity：I2C數字功率計 x1
• XH2.54-4P黑色直單排針 x1
• Gravity-4P感測器連接線 x1
