Gravity: Analog High Temperature Sensor 350℃高溫感測器 DFRobot原廠

-15%

Gravity: Analog High Temperature Sensor 350℃高溫感測器 DFRobot原廠

NT$743 NT$629 未稅

尚有庫存

  • 商品說明
  • 評論 (0)

商品說明

Gravity: Analog High Temperature Sensor 350℃高溫感測器 DFRobot原廠

當您需要測量溫度時,您應該使用什麼傳感器? 大多數人會首先考慮DS18B20溫度傳感器,但這種傳感器只能測量高達125攝氏度的溫度。

為了測量大於100℃的溫度,您需要具有更大溫度範圍和電阻的東西。 這是您需要的傳感器! 我們使用PT100電阻型高溫探頭,常用於工業應用。

使用此探頭可以測量30-350℃的溫度範圍。 該模塊本身兼容3.3V-5.5V電源,Arduino STM32和其他微控制器兼容

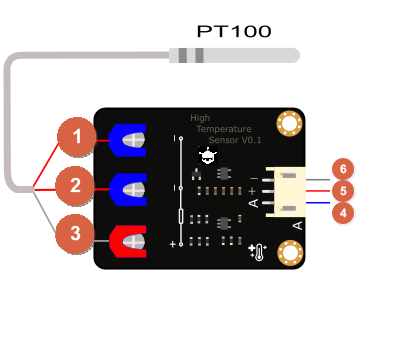

引腳說明

標號 名稱 功能描述
1 PT100- PT100電阻端負端
2 PT100- PT100電阻端負端
3 PT100 + PT100電阻端正端
4 信號輸出端 模擬電壓輸出端
5 電源輸入正 電源輸入正
6 電源輸入負 電源輸入負

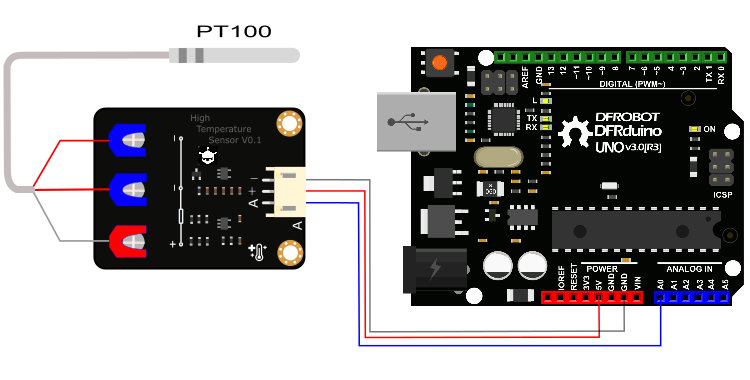

接線圖




規格參數

模塊

  • 工作電壓: 3.3V-5.5V
  • 模擬輸出電壓: 0.2V-2.8V
  • 工作溫度範圍:30-350°C
  • 相對誤差:±2% FS
  • 接口:PH2.0-3P

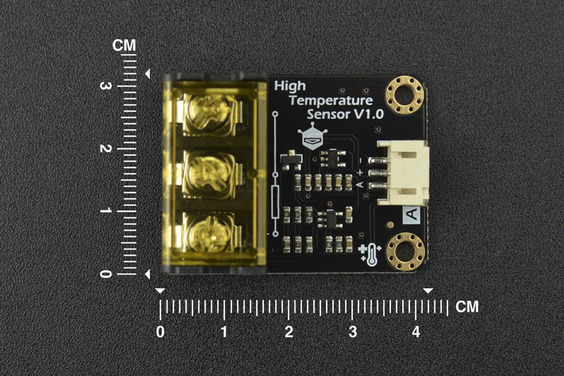

  • 尺寸:42mm * 32mm * 18mm
  • 不防水

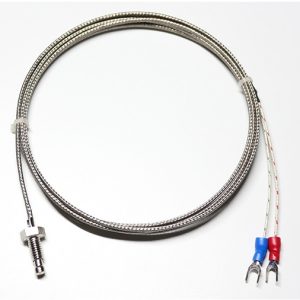

PT100探頭

  • 探頭可測溫度:-20 – 400°C
  • 外皮最高適應溫度:200°C
  • 長度:2m
  • 精度:0.5度
  • 防水

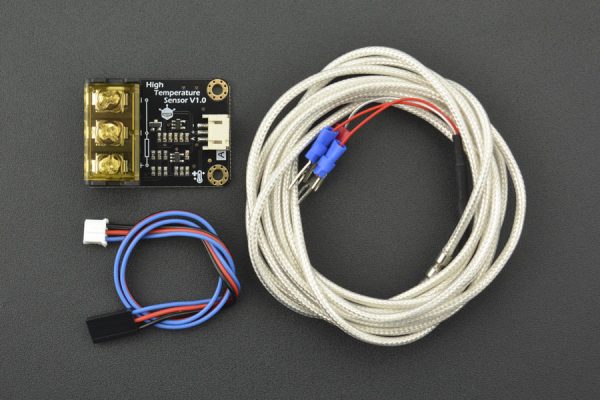

出貨清單

  • 高溫感測器 x1
  • PT100探頭 x1
  • 模擬傳感器連接線 x1



Documents



=========================================================



Gravity: Analog High Temperature Sensor

What sensor should you use when you need to measure temperature? Most people will think of a DS18B20 temperature sensorfirst, but this sensor is only capable of measuring temperatures up to 125C. In order to measure temperatures greater than 100C you will need something with a greater temperature range and resistance. This is the sensor you need! We have used a PT100 resistance type high temperature probe which is often used in industrial applications. Using this probe you can measure a temperature range between 30-350C. The module itself is compatible 3.3V-5.5V supply, so Arduino, STM32 and other microcontrollers are compatible.

FEATURES

  • Supports 3-Pin “Gravity”
  • interfaceAnalog output

SPECIFICATION

1.Module

  • Operating voltage: 3.3V-5.5V
  • Analog output voltage: 0.2V-2.8V
  • Working temperature range: 30-350C
  • Relative Error: ±2% F.S.
  • Interface: PH2.0-3P
  • Size: 42 * 32 * 18 mm/ 1.65 * 1.26 * 0.7 inches
  • Waterproof: No

2.PT100 Probe

  • Probe Working temperature: -20-400C
  • Sheathing Tolerance: up to 200
  • Length: 2m
  • Precision: 0.5C
  • Waterproof: Yes

DOCUMENTS

SHIPPING LIST

  • Analog High Temperature Sensor Module x1
  • PT100 Probe x1
  • Analog Sensor Cable x1
