FT232RL USB轉串口 USB轉TTL模組 防呆保護 土豪金 升級小板

商品說明

FT232 USB轉串口 USB轉TTL 模組  防呆保護 土豪金 FT232RL升級小板 產品介紹

產品特性：

• 採用FT232RL
• 支援Windows 10 / 8 / 7 / XP Vista windows CE Mac OS-X/Linux/ Android等主流作業系統
• 支援3種供電模式：5V對外供電；3V對外供電；由外部供電（要求3.3V-5V）

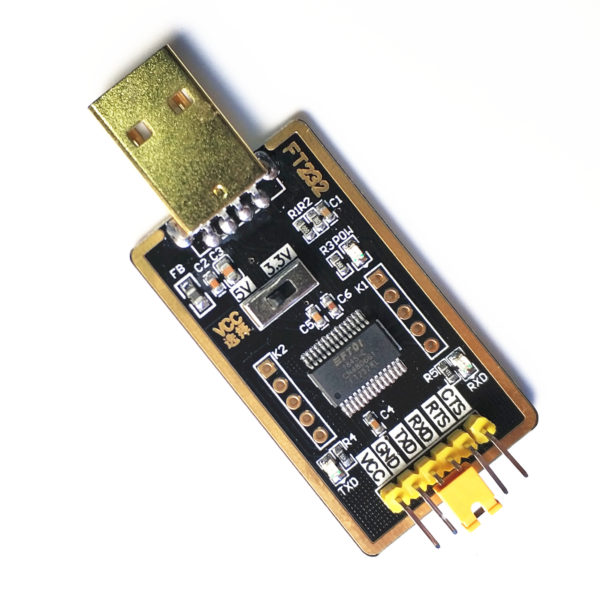

• 帶3個LED：TXD LED、RXD LED、POWER LED

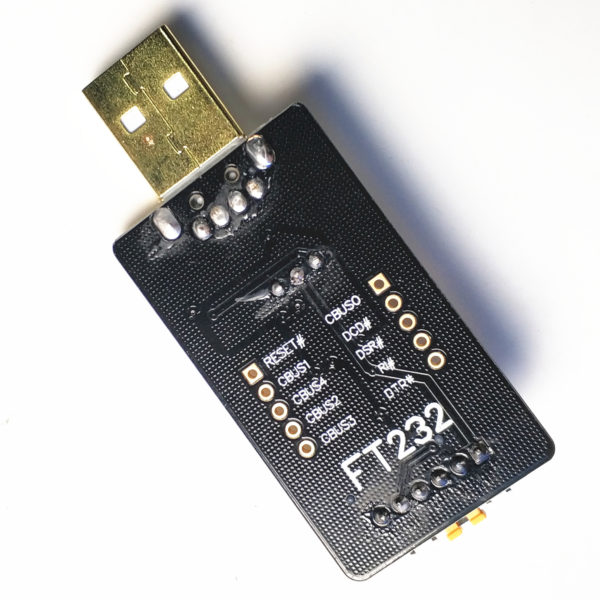

• VCC、GND、TXD、RXD、RTS、CTS：採用彎排針引出,預留其他常用引腳焊盤
• 3V和5V由精美小開關選擇，更方便

FT232 USB轉串口 USB轉TTL 模組

應用案例：

• RS-232傳統器件升級為USB
• USB轉RS-232串行適配器

使用說明：（以接入MCU為例）

• GND：接GND
• RXD：接MCU.TX （ 信號流向：MCU.TX >> FT232 >> PC.RX ）
• TXD：接MCU.RX （ 信號流向：MCU.RX << FT232 << PC.TX ）
• 3V3/5V：輸出3.3V或5V（模塊由USB供電，須將跳線帽跳到3.3V或5V）
• RTS：接MCU.CTS （ 信號流向：MCU.CTS << FT232 << PC.RTS ）
• CTS：接MCU.RTS （ 信號流向：MCU.RTS >> FT232 >> PC.CTS ）

開發板接線方法：

Arduino UNO                       FT232 USB转串口模块

5V             <——>                      5V

GND            <——>                    GND

TXD            <——>                    RX-0

RXD            <——>                    TX-1
