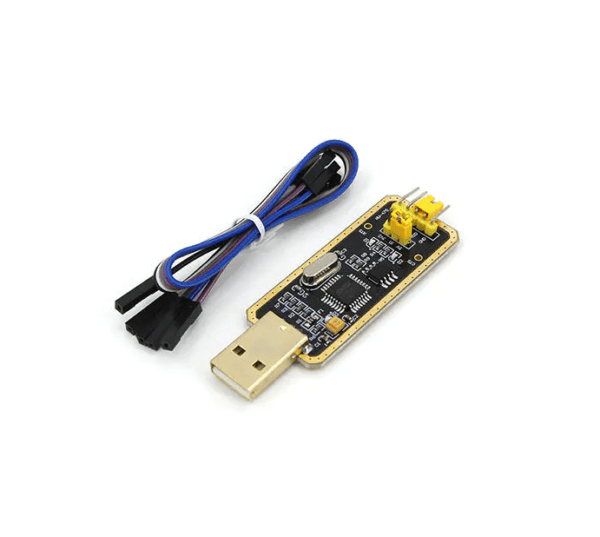

FT232 USB轉串口 USB轉TTL 模組 FT232BL / FT232RL 防呆保護 土豪金

商品說明

FT232 USB轉串口 USB轉TTL 模組 FT232BL / FT232RL 防呆保護 土豪金

產品特性：

• 採用原裝FT232BL工業級芯片,外置EEPRON(93C46)更穩定

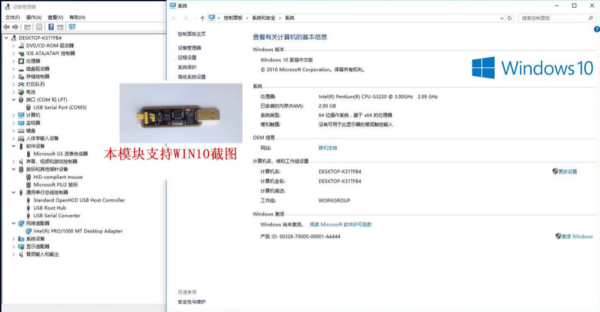

• 支持Windows 10
• 支持3種供電模式：5V對外供電；3.3V對外供電；由外部供電（要求3.3V-5V）
• 帶3個LED：TXD LED、RXD LED、POWER LED
• GND、RXD、TXD、3V3、5V：採用彎排針引出
• 其餘功能PIN：預留焊盤CTS、RTS
• 帶500MA自恢復保險絲反接不燒

FT232 USB轉串口 USB轉TTL 模組



應用案例：

RS-232傳統器件升級為USB
USB轉RS-232串行適配器
使用說明：（以接入MCU為例）

GND：接GND
RXD：接MCU.TX （ 信號流向：MCU.TX >> FT232 >> PC.RX ）
TXD：接MCU.RX （ 信號流向：MCU.RX << FT232 << PC.TX ）
3V3/5V：輸出3.3V或5V（模塊由USB供電，須將跳線帽跳到3.3V或5V）
RTS：接MCU.CTS （ 信號流向：MCU.CTS << FT232 << PC.RTS ）
CTS：接MCU.RTS （ 信號流向：MCU.RTS >> FT232 >> PC.CTS ）



Using the original FT232BL industrial grade chip, external EEPRON (93C46) is more stable
Support Windows 10, 8, 7, XP

Supports 3 kinds of power supply mode: 5V external power supply; 3.3V external power supply; by external power supply (3.3V-5V)
With 3 LED: RXD LED, POWER LED, TXD LED
GND, RXD, TXD, 3V3, 5V: the bent pin out
The rest of the function PIN: reserved solder pad CTS, RTS
With 500MA self recovery fuse back to not burn

Application case:
RS-232 traditional device upgrade to USB
USB to RS-232 serial adapter

Use instructions: (to access MCU as an example)
GND: GND
RXD: MCU.TX (signal flow: MCU.TX >> FT232 >> PC.RX)
TXD: MCU.RX (signal flow: MCU.RX << FT232 << PC.TX)
3V3/5V: 3.3V or 5V (output module supplied by USB to the jumper cap jump to 3.3V or 5V)
RTS: MCU.CTS (signal flow: MCU.CTS << FT232 << PC.RTS)
CTS: MCU.RTS (signal flow: MCU.RTS >> FT232 >> PC.CTS)
