ESP8266 ESP-12S WiFi 模組 串口轉WiFi 無線傳輸 工業級

NT$100 NT$80 未稅

ESP-12S WiFi 模組 是由安信可科技開發的,該模組核心處理器 ESP8266 在較小尺寸封裝中集成了業界領先的 Tensilica L106 超低功耗 32 位微型 MCU,帶有 16 位精簡模式,主頻支持 80 MHz 和 160 MHz,支持 RTOS,集成 Wi-Fi MAC/ BB/RF/PA/LNA。

尚有庫存

貨號: ESP-12S (B2-9) 分類: , , 標籤: , ,
  • 商品說明

商品說明

ESP8266 ESP-12S WiFi模組 產品介紹

ESP-12S WiFi 模組 是由安信可科技開發的,該模組核心處理器 ESP8266 在較小尺寸封裝中集成了業界領先的 Tensilica L106 超低功耗 32 位微型 MCU,帶有 16 位精簡模式,主頻支持 80 MHz 和 160 MHz,支持 RTOS,集成 Wi-Fi MAC/ BB/RF/PA/LNA。ESP-12S WiFi 模組支持標準的 IEEE802.11 b/g/n 協議,完整的 TCP/IP 協議棧。用戶可以使用該模塊為現有的設備添加聯網功能,也可以構建獨立的網絡控制器。ESP8266 是高性能無線 SOC,以最低成本提供最大實用性,為 WiFi 功能嵌入其他系統提供無限可能。


ESP8266 ESP-12S WiFi模組



規格參數

  • 模組型號: ESP-12S
  • 封裝: SMD16
  • 尺寸: 24*16*3(±0.2)MM
  • 認證: FCC/CE
  • SPI Flash: 默認 32Mbit
  • 支持接口: UART/GPIO/ADC/PWM
  • IO 口: 9
  • 串口速率: 支持 300 ~ 4608000 bps ,默認 115200 bps
  • 頻譜範圍: 2412 ~ 2484MHz
  • 天線形式: 板載 PCB 天線
  • 發射功率:
    802.11b: 16±2 dBm (@11Mbps)
    802.11g: 14±2 dBm (@54Mbps)
    802.11n: 13±2 dBm (@HT20, MCS7)
  • 接收靈敏度:
    CCK, 1 Mbps : -90dBm
    CCK, 11 Mbps: -85dBm
    6 Mbps (1/2 BPSK): -88dBm
    54 Mbps (3/4 64-QAM): -70dBm
    HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
  • 功耗 (典型值):
    持續發送=>平均值:~71mA,峰值: 300mA
    Modem Sleep: ~20mA
    Light Sleep: ~2mA
    Deep Sleep: ~0.02mA
  • 安全性: WEP/WPA-PSK/WPA2-PSK
  • 供電範圍: 供電電壓 3.0V ~ 3.6V,供電電流 >500mA
  • 工作溫度: -20 ℃ ~ 85 ℃
  • 存儲環境 :-40 ℃ ~ 85 ℃ , < 90%RH
  • 重量: 1.45(±0.1)g



特點

  • 最小的 802.11b/g/n Wi-Fi SOC 模組
  • 內置 Tensilica L106 超低功耗 32 位微型 MCU,主頻支持 80 MHz 和 160 MHz,支持 RTOS
  • 內置 1 路 10 bit 高精度 ADC
  • 支持 UART/GPIO/ADC/PWM/IIC 接口
  • 採用 SMD-16 封裝
  • 集成 Wi-Fi MAC/ BB/RF/PA/LNA
  • 支持多種休眠模式,深度睡眠電流低至 20uA
  • 串口速率最高可達 4Mbps
  • 內嵌 Lwip 協議棧
  • 支持 STA/AP/STA+AP 工作模式
  • 支持安卓、IOS 的 Smart Config(APP)/AirKiss(微信) 一鍵配網
  • 支持串口本地升級和遠程固件升級(FOTA)
  • 通用 AT 指令可快速上手
  • 支持二次開發,集成了 Windows、Linux 開發環境

外觀與尺寸

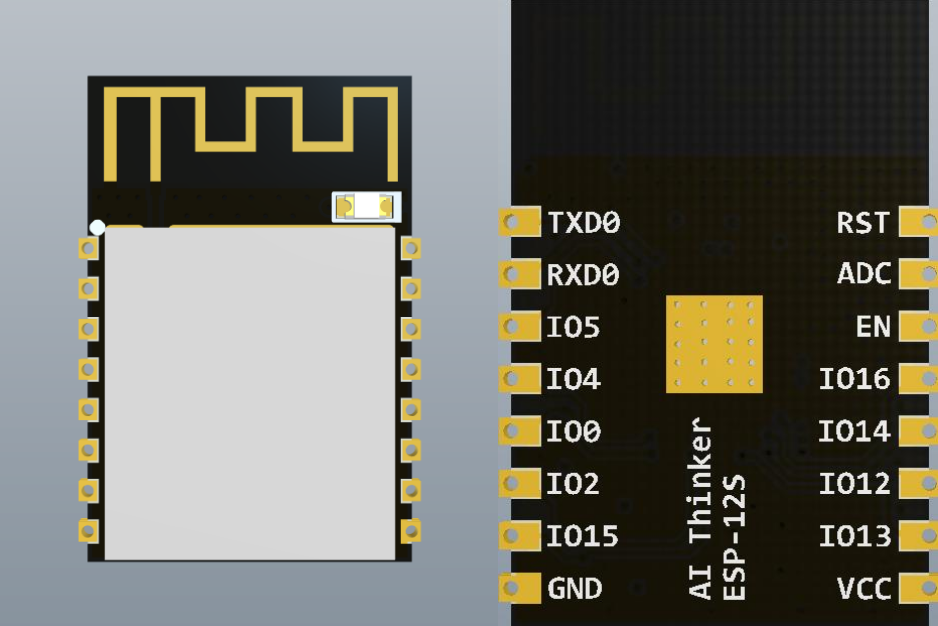

ESP8266 ESP-12S WiFi 模組 硬體

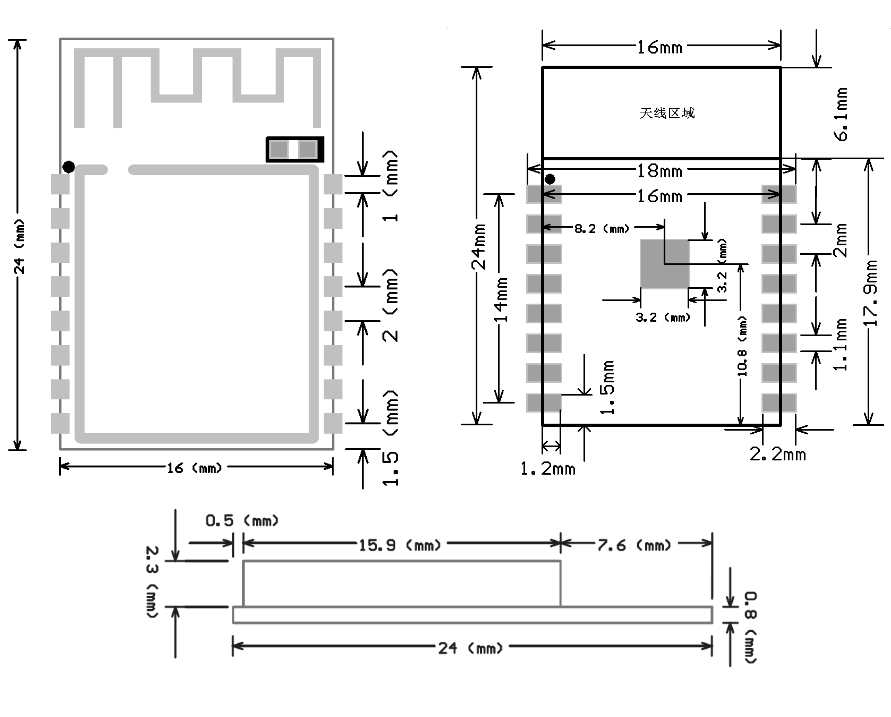

ESP8266 ESP-12S WiFi 模組 尺寸圖

不同型號規格對比

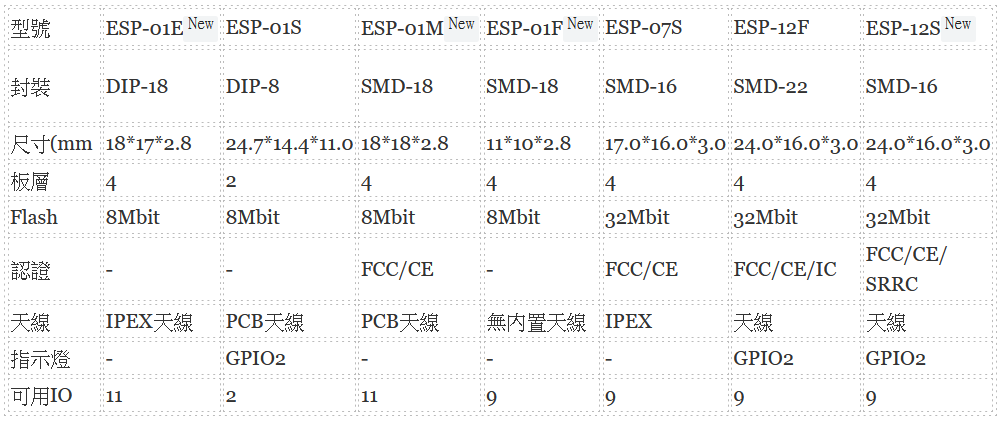

ESP8266 ESP-12S WiFi模組 與其他型號規格對比
