樹莓派雙通道RS485擴展板 for Pi 3B/4B DFRobot

商品說明

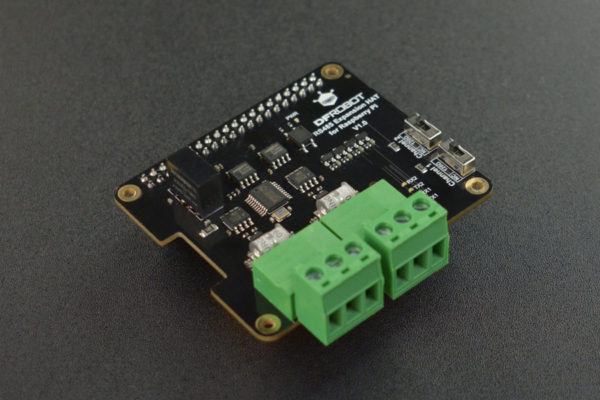

樹莓派雙通道RS485擴展板 for Pi 3B/4B 產品介紹

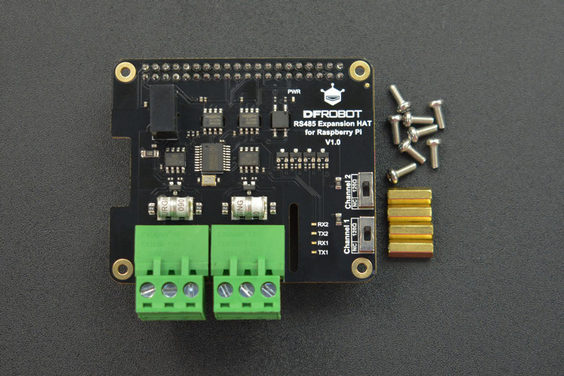

這是一款專為樹莓派設計的雙通道RS485介面擴展板。採用隔離收發模組實現485信號隔離，增強單路485資料傳輸的可靠性和抗干擾性。具有防雷防浪湧、抗瞬態電壓衝擊和電源隔離的電路設計特性，可以有效保護樹莓派主板。擴展板使用配套的銅柱與螺絲可以非常牢固的固定在樹莓派上使連接穩定性更可靠。

什麼是RS485？

RS485是一種常見的串行通信標準，具有抗噪性好、傳輸距離遠、多點傳輸能力等特點。 它使用差分傳輸方法傳輸數據，從而可以抑制共模干擾。 RS485需要一對雙絞線和兩個終端電阻，以消除長距離通信時的信號反射。

什麼是 Modbus 協議？

Modbus 是一種主/從架構協議，用於通過 RS-485 進行設備之間的通信。 它使用每個從設備的唯一地址來執行來自主設備的命令。 Modbus 命令包含一個檢查代碼以確保數據完整性，可用於更改寄存器中的值、控製或讀取 I/O 端口以及從設備檢索數據。

RS485擴展板與雷射測距感測器接線圖

雙通道RS485擴展板特徵

• 雙通道485
• 電源隔離、信號隔離
• 防雷擊、防浪湧
• 瞬態電壓衝擊保護
• TX、RX資料收發指示燈

雙通道RS485擴展板規格

• 工作電壓：3.3V
• 485收發器：TP75176E
• 串口晶片：CH432T
• RS485通信介面：× 2
• 電源指示燈：紅色
• TX通信指示燈：藍色
• RX通信指示燈：綠色
• 120歐終端電阻：× 2

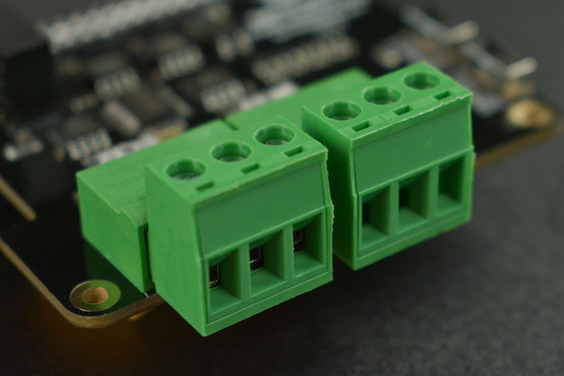

• 端子介面：5.08-3P插拔式接線端子
• 支持樹莓派型號：樹莓派3B+、4B
• 安裝孔尺寸：直徑2.5 mm

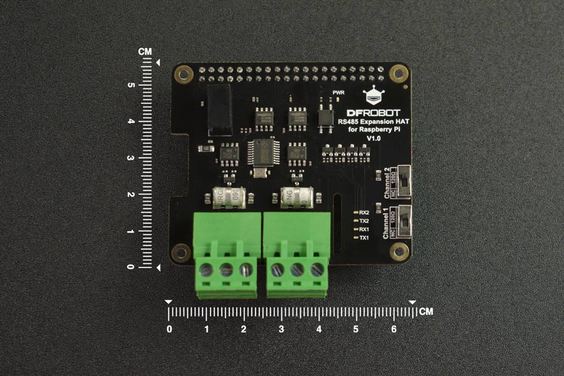

• 產品尺寸：56 mm×65 mm
