DFRobot 高精度手持式電壓電流訊號產生器 (-10V至+10V / 0-22mA) 支援雙電源、主被動電流控制

商品說明

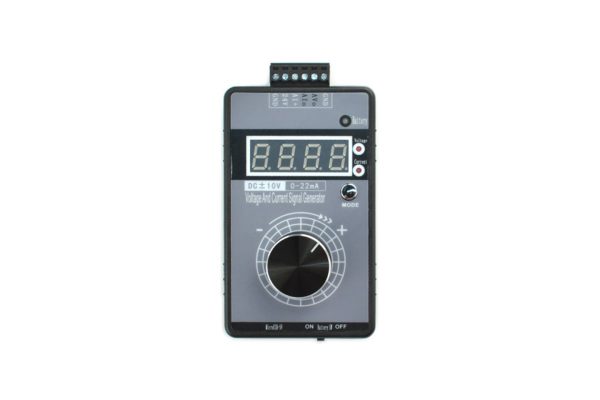

High Precision Handheld Signal Generator

燈光亮度無法調至完全熄滅？電機無法控制至靜止？可調電壓無法輸出0V？為了幫助您更好地應對這些情況，DFRobot 為您帶來一款高精度手持式訊號產生器。它具有兩種供電方式（micro USB/外接電源）、三種調節模式（粗調/微調/自訂快速調節）以及用於顯示資料的四位高亮LED 數位管。此外，它還提供電流輸出、正負電壓輸出、0.05V精度和線性輸出（精度可校準）。此模組支援被動和主動電流輸出，完全相容於兩線、三線和四線系統。本設備具有輸出短路保護和電源反接保護機制。

它可用於調校馬達正反轉、控制燈光亮度、測試外部調製訊號源硬體或工廠產品的電壓和電流等。
雙電源供電，實現靈活的現場操作

這款便攜式訊號校準模組支援兩種便利的電源輸入方式：Micro USB 5V 和外部 DC 15–30V 電源。這種靈活性使其能夠快速部署於實驗室工作台、工業調校場景或移動現場診斷。 USB 供電可輕鬆與電腦或行動電源整合，而更高電壓的外部輸入則可滿足更嚴苛的測試環境需求。穩定的電源架構確保在電壓或電流調節過程中訊號輸出的一致性，使工程師和技術人員無需複雜的儀器設定即可進行精確的系統驗證。

高精度電壓和電流訊號生成

這款手持電壓電流源能夠以極高的精度產生類比訊號，電壓輸出範圍為-10V至+10V，電流輸出範圍為0至22mA。電壓精度高達0.05V，電流精度高達0.05mA，可支援可靠的校準和調校任務。線性輸出特性允許在訊號模擬過程中進行精細控制，而校準功能則可確保長期測量的一致性。如此優異的性能使得這款緊湊型訊號產生器非常適合用於驗證工業控制器、類比介面、感測器和調製硬體。

多種調節模式，帶有清晰的數位數值回饋

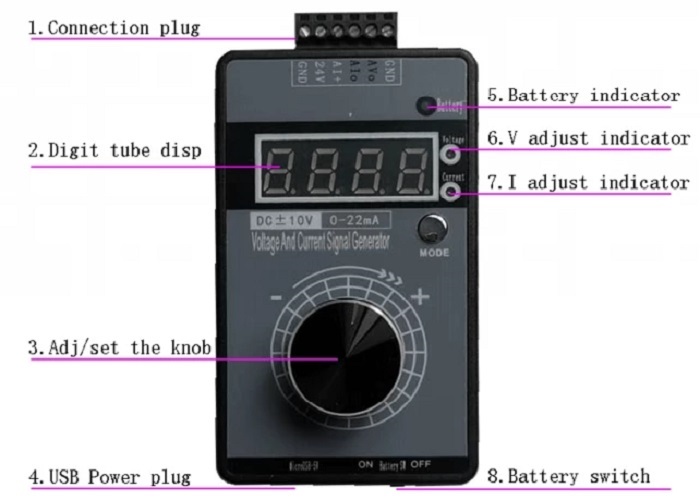

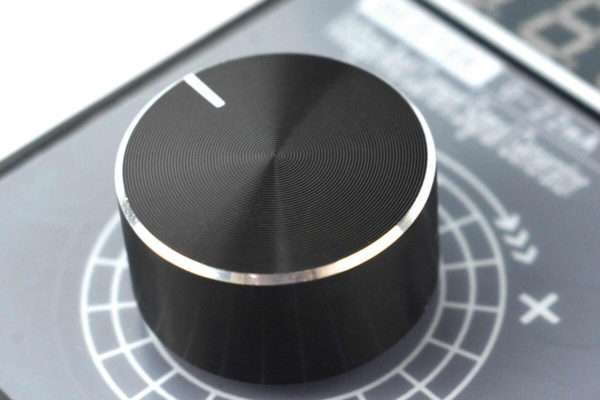

三種輸出調節模式可在訊號配置過程中提供靈活的控制：粗調用於快速變化，微調用於精確調諧，以及可自訂的快速調節用於常用值。高亮度四位LED 數位管顯示器持續顯示輸出電平，以便在操作過程中進行直覺監控。此控制介面顯著提升了校準工作流程、硬體測試和原型調校等需要精確增量訊號變化的應用場景中的易用性。

工業保護和多系統相容性

這款緊湊型訊號輸出儀器支援被動和主動電流輸出模式，並相容於常見的兩線制、三線制和四線制工業系統。其整合的安全機制包括輸出短路保護和反接電源保護，可在測試過程中保護訊號產生器和連接的設備。如此高的可靠性使得這款手持校準工具適用於實驗室電子工作、工業自動化維護和工程開發環境。

典型用途包括馬達正反轉調校、LED亮度控制驗證、類比訊號模擬、工業控制器測試以及產品製造和維護過程中的電壓或電流校準。



產品特點

• 便攜式高精度手持式電壓電流訊號產生器
• 可調電壓輸出範圍：-10V 至 +10V
• 可調電流輸出範圍：0–22mA
• 高精度：電壓精度0.05V，電流精度0.05mA
• 三種調節模式：粗調、微調和自訂快速調節
• 明亮的四位數位顯示屏，用於即時輸出監控
• 支援被動和主動電流輸出
• 相容於兩線制、三線制和四線制系統
• 雙電源供電：Micro USB 5V 或外部 DC 15–30V
• 內建短路保護和反極性保護



應用場景

• 馬達正反轉調校
• LED亮度及照明控制測試
• 類比訊號模擬和校準
• 工業控制器測試
• 製造過程中的電壓和電流輸出驗證
• 電子電路故障排除與開發

規格參數

• 電源供應器：Micro USB-5V，外部直流15-30V
• 輸出電壓：-10~+10V
• 輸出電流：0~22mA
• 電壓精度：0.05V
• 電流精度：0.05mA
• 保護機制：輸出短路保護、電源反接保護
• 尺寸：100*60*20mm / 3.94*2.36*0.79英寸

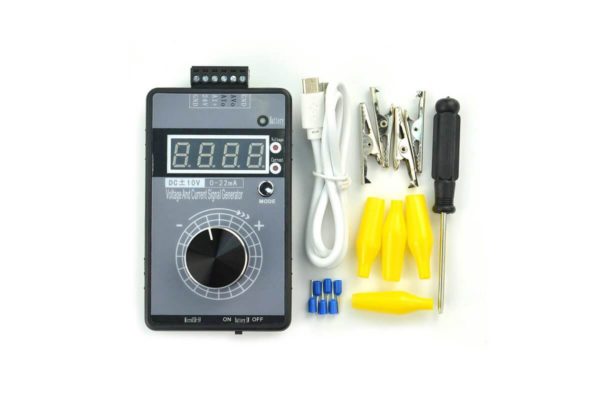

出貨清單

• 高精度手持式訊號產生器 x1
• Micro USB 連接線 x1
• 螺絲起子 x1
• 使用者手冊 x1
• 配件包（鱷魚夾、連接器等）x1



文件

• FIT0778-EN.pdf
