ESP32-S3 AI CAM 智能攝影鏡頭模組 小智AI DFRobot 原廠

商品說明

ESP32-S3 AI智慧攝影鏡頭模組是一款專為智慧家居和物聯網應用打造的高性能邊緣AI開發模組。它集成了攝像頭、麥克風、音頻功放、環境光感測器和夜視補光燈，無需依賴雲端即可實現本地化AI推理。憑藉TensorFlow Lite、YOLO和OpenCV等前沿技術棧，結合低代碼開發工具，用戶可快速部署定制化的AI模型。提供小智AI固件、OpenAI接入教程，可以實現語音對話、智慧問答等交互場景，同時提供還提供HomeAssistant接入教程，支援圖像識別、語音交互、目標檢測與異常分析等功能，為智慧安防、家庭看護、AI玩偶、工業檢測等場景提供高隱私、低延遲、全天候的AI解決方案。

基本參數

• 工作電壓: 3.3V
• Type-C輸入電壓: 5V DC
• VIN輸入電壓：5-12V DC
• 工作溫度：-10~60℃

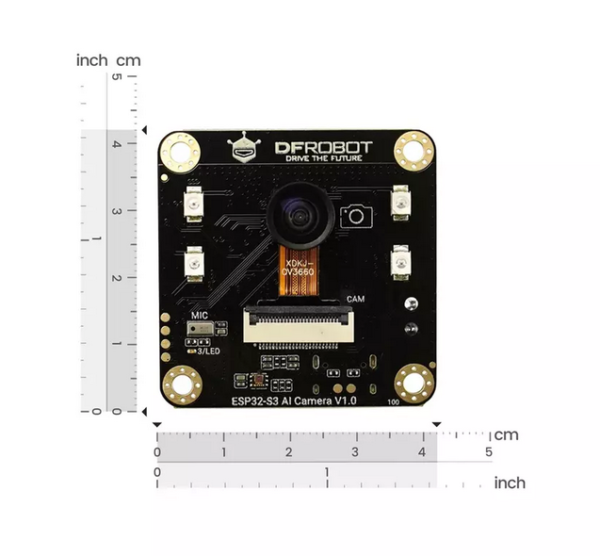

• 模組尺寸：42*42mm

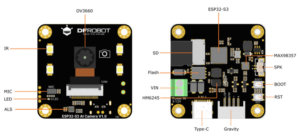

功能指示

• OV3660：160°廣角紅外攝像頭
• IR：紅外補光燈(IO47)
• MIC：I2S PDM麥克風
• LED：板載LED燈（IO3）
• ALS：LTR-308環境光感測器
• ESP32-S3：ESP32-S3R8晶片
• SD：SD卡槽
• Flash：16MB Flash
• VIN：5-12V DC輸入
• HM6245：電源晶片
• Type-C：USB Type-C介面用於供電燒錄代碼
• Gravity
• +: 3.3-5V
• -：GND
• 44：IO44/PX
• 43：IO43/TX
• RST：重定按鍵
• BOOT：BOOT按鍵(IO0)
• SPK：MX1.25-2P喇叭介面
• MAX98357：I2S功放晶片



攝像頭參數

• 感測器型號：OV3660
• 圖元：200W
• 感光：可見光、940nm紅外
• 可視角度：160°
• 焦距（EFL）：0.95
• 光圈（F/No.）：2.0±5%
• 畸變：<8%



強大的AI處理能力，實現邊緣圖像與語音識別

ESP32-S3 AI智慧攝影鏡頭模組是一款集成了邊緣AI處理能力的多功能開發平臺，具備強大的神經網路計算能力，支援本地化運行 TensorFlow Lite模型及 EdgeImpulse無代碼訓練工具，大幅降低AI開發門檻。該模組通過OpenCV和YOLO實現高效的本地圖像識別與目標檢測，同時相容雲端AI服務（如：豆包、ChatGPT）擴展智能交互場景，並創新性地融合語音與視覺多模態輸入，可在無網路環境下獨立完成即時語音指令解析與環境感知，兼顧低延遲與隱私安全，為智慧硬體提供從邊緣計算到雲端的全棧式AI解決方案



集成語音交互，增強可用性

板載OV3660攝像頭、麥克風、音頻功放支援由小智機器人和OpenAI接入教程 及ChatGPT提供支援的語音識別（ASR）和互動式對話，可實現直觀的語音命令和即時交互。這種集成允許在IoT設備中實現智慧自動化，通過小智機器人自然語言處理技術從而簡化控制並增強用戶體驗。ESP32-S3 AI智慧攝影模組具有語音識別功能，為聲控智慧助手、AI控制監控和免提設備管理開闢了可能性。



全天候監控，支援黑暗環境

ESP32-S3 AI智慧攝像頭模組的板載OV3660廣角160°攝像頭、紅外補光燈和光照感測器，使其能夠在弱光甚至完全黑暗的環境下依然保持圖像採集能力。無論白天或夜晚，該模組都能提供視覺資訊，確保監控系統在各種光照條件下都能正常運作。結合HomeAssistant，它能夠實現智慧化的監控管理，進一步提升物聯網環境中的安全性與便捷性，為提供全天候、全方位的安防保障。



應用場景

• 智能安防：人臉識別門禁/車牌檢測系統/異常行為分析
• 家庭看護：嬰兒睡眠監測/老人跌倒預警/寵物行為識別
• AI玩具：教育機器人/智慧交互玩伴
• 工業檢測：零件瑕疵檢測/流水線OCR/設備狀態監控



產品特點

• 搭載ESP32-S3晶片，8MB PSRAM和16MB Flash，更大的代碼存儲空間
• 板載200W圖元160°廣角紅外夜視攝像頭，更大的可視範圍
• 板載紅外補光燈、環境光感測器，夜晚也能獲取圖像
• 板載MEMS麥克風和功放喇叭，可實現語音交互
• 尺寸小巧，僅42*42mm

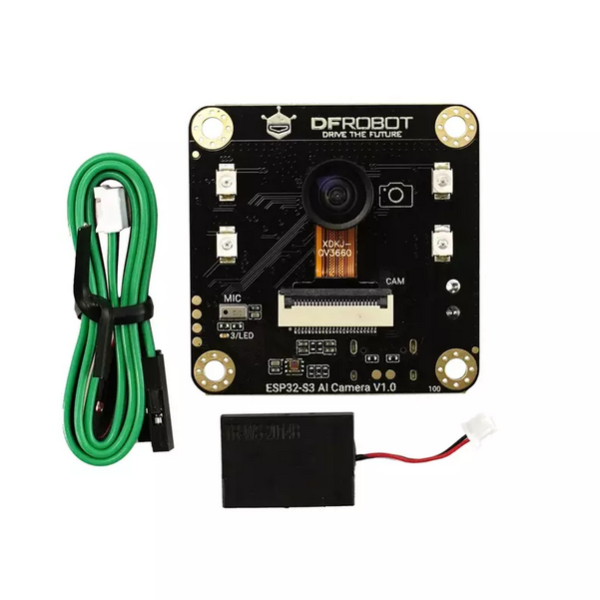

出貨清單：

• ESP32-S3 AI CAM development board (with camera) x1
• Speaker x1
• Gravity-4P I2C/UART sensor connection cable x1



文檔教學：

• Product Wiki
• OpenAI Image Q&A Demo Code
• OpenAI Real-Time Communication (RTC) Demo for ESP-IDF (GitHub Repository)



常見問與答

• Q：最大支持多大的TF卡？
  A：最大支持32GB FAT32格式的TF卡
• Q：是否有紅外補光燈參數？
  A：單個LED最大功率為75mW，最小輻射強度為5mW/sr，標準輻射強度為7mW/sr
• Q：是否可以自定義EdgeImpulse物體分類模型？
  A：支援，訓練方法請參考：https://wiki.dfrobot.com.cn/SKU_DFR1154_ESP32_S3_AI_CAM#6.4%20%E8%87%AA%E5%AE%9A%E4%B9%89EdgeImpulse%E6%A8%A1%E5%9E%8B
• Q：喇叭介面是什麼規格？支援哪些參數的喇叭？
  A：喇叭介面採用MX1.25mm介面，推薦的喇叭參數為4R1.5W、8R1W
