DC2.4~5V 觸摸式 LED調光模組

-25%

DC2.4~5V 觸摸式 LED調光模組

NT$114 NT$86 未稅

尚有庫存

貨號: 1907181555(A3-12) 分類: 標籤: ,
  • 商品說明
  • 評論 (0)

商品說明

DC2.4~5V 觸摸式 LED調光模組

觸摸調光模組可以實現 LED 燈光的觸摸開關控制和亮度調節。具有如下功能特點和優勢:
燈光亮度可根據需要隨意調節,選擇範圍寬,操作簡單方便
可在有介質(如玻璃、亞克力、塑料、陶瓷等)隔離保護的情況下實現觸摸功能,安全性高
應用電壓範圍寬,可在2.4~4.5V 之間任意選擇
應用電路簡單,外圍器件少,加工方便,成本低
抗電源干擾及手機干擾特性好。EFT 可以達到±2KV 以上;近距離、多角度手機干擾情況下,觸摸響應靈敏度及可靠性不受影響
安裝:無需直接接觸銅箔,可以隔著3mm以上的亞克力玻璃或者塑料進行調光。
用途:可控制LED模組、燈帶等產品。適用於室內檯燈,LED照明調光,DIY車燈調光改裝最佳配件
功能:單線觸摸,利用電容觸摸原理,感應靈敏觸手可即。默認是具有開關功能、調光功能、帶亮度記憶漸明漸暗的LED觸摸無級調光功能。開燈時慢慢變亮,關燈時慢慢變暗,有效避免了對眼睛的刺激。
調光模式:無級PWM調光

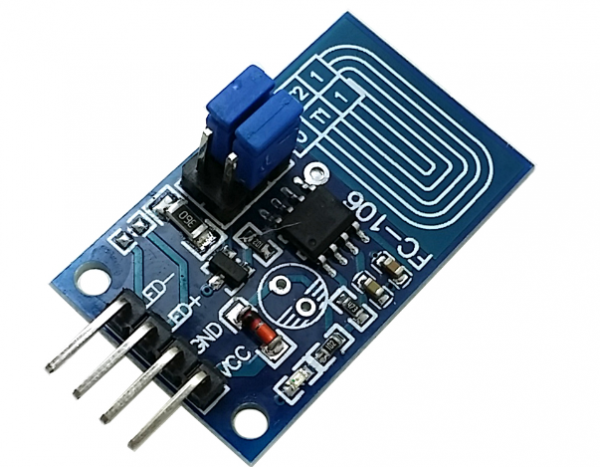

◎ 接線方式: PCB板中(VCC,GND)為電源輸入,(LED+,LED-)為接LED燈正負級(指紋)為接觸摸區,也可接線引出(注意接線不要太長,出線後推介用一塊小銅皮做感應區),銅皮面積建議2x3cm左右。板上自帶銅箔模塊將銅箔一面貼在外殼側

使用方法
點擊觸摸(觸摸持續時間小於550ms)時,可實現燈光的亮滅控制。一次點擊觸摸,燈亮;再一次點擊觸摸,燈滅。燈光點亮的初始亮度固定為全亮度的90%
長按觸摸(觸摸持續時間大於550ms)時,可實現燈光無級亮度調節。一次長按觸摸,燈光亮度逐漸增加,鬆開時燈光亮度停在鬆開時刻對應的亮度,若長按時間超過3秒鐘,則燈光亮度達到最大亮度後不再變化;再一次長按觸摸,燈光亮度逐漸降低,鬆開時燈光亮度停在鬆開時刻對應的亮度,若長按時間超過3秒鐘,則燈光亮度達到最小亮度後不再變
化。如此循環

◎ 調試小提示
如果調試時出現誤觸發,或者不觸發,可能以下原因造成:
觸摸線過粗
觸摸線過長
銅皮不夠大
靠近開關電源端受干擾
觸摸參數C1不合理

◎ TI 觸摸輸入對應LED 燈光控制輸出。共有四種功能可選,由T1 和T2 管腳上電前的輸入狀態來決定。具體如下:
T1=1 ,T2=1 對應:不帶亮度記憶突明突暗的LED 觸摸無級調光功能
T1=0 ,T2=1 對應:不帶亮度記憶漸明漸暗的LED 觸摸無級調光功能
T1=1 ,T2=0 對應:帶亮度記憶漸明漸暗的LED 觸摸無級調光功能
T1=0 ,T2=0 對應:LED 三段觸摸調光功能

◎ 不帶亮度記憶突明突暗的LED 觸摸無級調光功能如下:
初始上電時,燈為關滅狀態
點擊觸摸(觸摸持續時間小於550ms )時,可實現燈光的亮滅控制。一次點擊觸摸,燈亮;再一次點擊觸摸,燈滅。如此循環。燈光點亮或關滅時,無亮度緩衝。且燈光點亮的初始亮度固定為全亮度的50%
長按觸摸(觸摸持續時間大於550ms )時,可實現燈光無級亮度調節。一次長按觸摸,燈光亮度逐漸增加,鬆開時燈光亮度停在鬆開時刻對應的亮度,若長按時間超過3 秒鐘,則燈光亮度達到最大亮度後不再變化;再一次長按觸摸,燈光亮度逐漸降低,鬆開時燈光亮度停在鬆開時刻對應的亮度,若長按時間超過3 秒鐘,則燈光亮度達到最小亮度後不再變化。如此循環
點擊觸摸和長按觸摸可以在任何時候隨意使用,相互之間功能不受干擾和限制
不帶亮度記憶漸明漸暗的LED 觸摸無級調光功能是在不帶亮度記憶突明突暗的LED 觸摸無級調光功能的基礎上,在點擊觸摸開燈和關燈時,通過使燈光由一個較低亮度緩慢平滑過渡到開燈初始亮度,在點擊觸摸關燈時,使燈光由當前亮度緩慢平滑降低直至關滅,從而達到亮度緩慢變化的視覺緩衝效果,起到保護眼睛和視力的效果
帶亮度記憶漸明漸暗的LED 觸摸無級調光功能是在不帶亮度記憶漸明漸暗的LED 觸摸無級調光功能的基礎上增加了亮度記憶功能。即在電源不斷電的情況下,每次點擊觸摸關燈時的亮度會被記憶,下次點擊觸摸開燈時會以此亮度作為初始亮度。在電源掉電的情況下,重新上電後的第一次點擊觸摸開燈,初始亮度固定為全亮度的50%
LED 三段觸摸調光功能
初始上電時,燈為關滅狀態
每次點擊觸摸,燈光亮度按 低亮度→ 中亮度→ 高亮度→ 滅 依次循環變化

靈敏度的調節
電容容值越大,靈敏度越高;電容容值越小,靈敏度越低。
調節觸摸靈敏度參見下表:

介質類型 電容類型 電容參數
直接接觸金屬外殼 塑膠電容 333 0.033uF/25V
3mm以下壓克力玻璃 塑膠電容 103 0.01uF/25V
3-6mm以下壓克力玻璃 塑膠電容 203 0.02uF/25V
6-10mm以下壓克力玻璃 塑膠電容 473 0.047uF/25V

注意:恒壓的調光器輸出接LED時,必須串上限流電阻!

限流電阻計算方法:R = (Vi – Vled)/ Io

其中,Vi為輸入電壓 ,Vled是所有LED燈的總壓降,Io為燈串的總電流。計算時應該考慮Vi、Vled的浮動範圍。一般電池充滿電時候Vi會偏大。LED熱起來後,Vled會下降!防止過電流燒毀模組或者燈珠。
