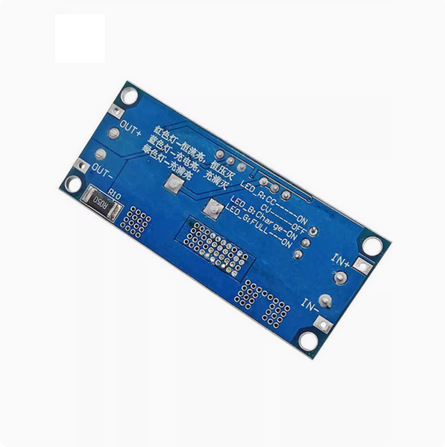

- 商品說明
商品說明

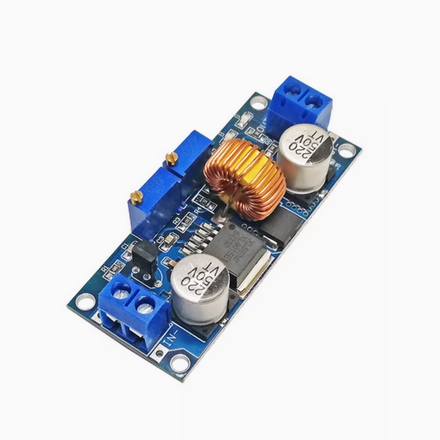

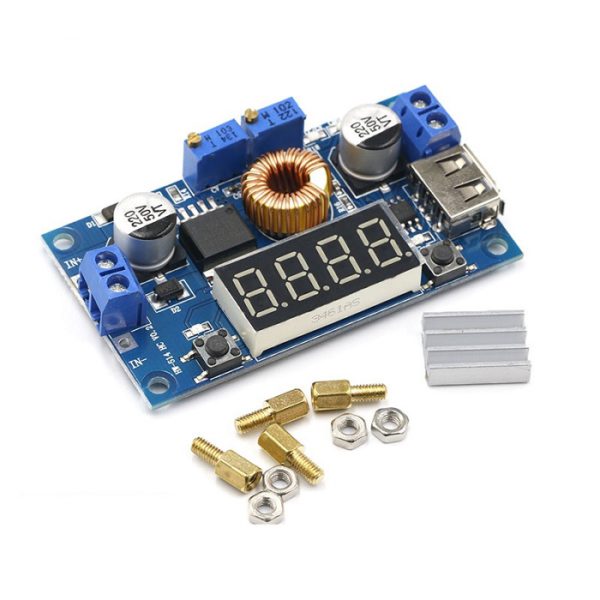

本模組簡單易用,功能強大!!!一個模組具有3大功能,滿足您絕大多數的場合使用!!!
模組亮點:
1.大功率,高效率,5A,低紋波
2.三合一:
(1)作為具有過流保護能力的普通降壓模組使用;
(2)作為各種電壓值鋰電池、電瓶、鎳鎘鎳氫電池(電池組)充電器使用,用於太陽能電池板、風力發電機等場合;
(3)作為大功率LED恒流驅動模組使用;

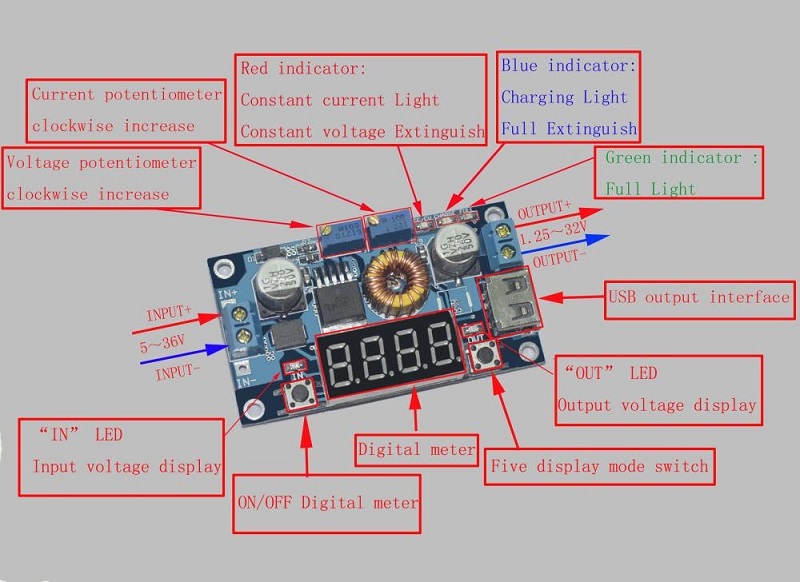

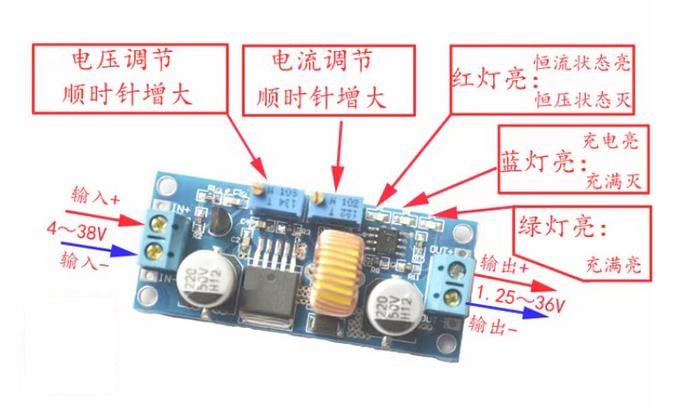

3.具有恆壓和恒流兩種模式,有指示燈指示模組當前處於哪種模式;
4.作為鋰電池充電器使用時,可以設置浮充電壓和充電電流大小,有指示燈指
示是正在充電還是已經充滿;
5.具有限流保護功能,即使輸出短路也不會燒壞模組。
一、 模組參數
輸入電壓:4-38V
輸出電壓:1.25-36V連續可調
輸出電流:可調,最大5A
輸出功率:最大75W
工作溫度:-40~+85度
工作頻率:180KHz
轉換效率:最高96%
短路保護:有(限制電流8A)
超溫保護:有(超溫後自動關斷輸出)
輸入反接保護:無,(如需要請在輸入串入大電流二極體)
安裝方式:4顆3mm鏍絲
接線方式:接線端子或焊接端子,V-IN為輸入,V-OUT為輸出
模組尺寸:長61.7mm寬26.2mm高15mm
重量:25g
二、應用範圍
1.作為具有過流保護能力的普通降壓模組使用
使用方法:
(1)調節恒壓電位器,使輸出電壓達到您想要的電壓值
(2)用萬用表10A電流檔測量輸出短路電流(直接把兩隻表筆接到輸出端即可),同時調節恒流電位器使輸出電流達到預定的過流保護值。(比如萬用表顯示的電流值是4A,那麼您使用模組時最大電流只能到4A,電流到4A時紅色恒壓恒流指示燈亮,否則該指示燈滅)
注意:在此狀態下使用時,由於輸出端有0.05歐的電流採樣電阻,接上負載後會有0~0.3V的壓降,此為正常現象!此壓降並不是被您的負載所拉低的,而是降到了採樣電阻上。
2.作為電池充電器使用
不帶恒流功能的模組是不能用來給電池充電的,由於耗完電的電池與充電器的壓差很大,導致充電電流過大,造成電池損壞,所以開始的時候要對電池使用恒流充電,當充電到一定程度的時候自動切換回恒壓充電。
使用方法:
(1)確定您需要充電電池的浮充電壓和充電電流;(假如鋰電池參數為3.7V/2200mAh,那麼浮充電壓為4.2V,最大充電電流1C,即2200mA)
(2)空載條件下,萬用表測量輸出電壓,調節恒壓電位器使輸出電壓達到浮充電壓;(假如給3.7V鋰電池充電,把輸出電壓調為4.2V即可)
(3)用萬用表10A電流檔測量輸出短路電流(直接把兩隻表筆接到輸出端即可),同時調節恒流電位器使輸出電流達到預定的充電電流值;
(4)充電轉燈電流默認出廠為0.1倍充電電流;(電池在充電過程中電流是逐漸減小的,逐步地由恒流充電轉為恒壓充電,假如充電電流設置的是1A,那麼當充電電流小於0.1A的時候,藍色燈滅,綠色燈亮起,此時電池充電完畢)
(5)接上電池,充電。
(步驟1、2、3、4為:輸入端接電源,輸出端空載不接電池)
3.作為大功率LED恒流驅動模組使用
(1)確定您需要驅動LED的工作電流和最高工作電壓;
(2)空載條件下,萬用表測量輸出電壓,調節恒壓電位器使輸出電壓達到LED最高工作電壓;
(3)用萬用表10A電流檔測量輸出短路電流,同時調節恒流電位器使輸出電流達到預定的LED工作電流;
(4)接上LED,試機。
(步驟1、2、3為:輸入接電源,輸出空載不接LED燈。)
注意:本模組在超過3A、35W使用時,請加強散熱!!!
相關商品
-
加入購物車Quick View
國際牌 Panasonic 18650 鋰電池 NCR18650GA 3450mAh 通過BSMI認證 單顆
0 滿分 5 分鋰電池為消耗性能源商品,售出不退 !
Made in China
加入購物車Quick View -

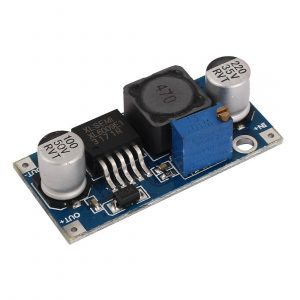

XL6009 DC-DC 最大 4A 電流 升壓模塊電源模組,輸出可調
0 滿分 5 分XL6009 DC-DC 4A 升壓模組400KHz輸出可調超LM2577 4A大電流
XL6009是一款4A得高性能升壓IC(BOOST)模組。該模組使用第二代高頻開關技術的 XL6009E1為核心,性能遠超過第一代技術的LM2577。XL6009升壓模組成本更低,性能更卓越,LM2577模組即將被淘汰。
NT$62NT$48 未稅加入購物車Quick View -

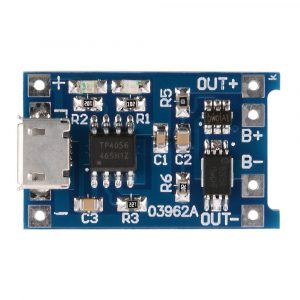

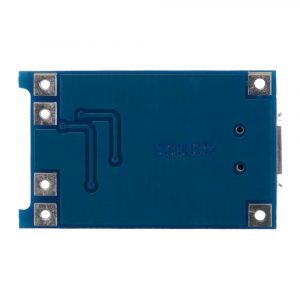

18650鋰電池充電板 1A鋰電池充電與保護一體板 充電+保護 二合一
0 滿分 5 分18650鋰電池充電板 1A 鋰電池充電與保護一體板 充電+保護 二合一
- 輸入端帶有MINI USB母座,可以直接用手機充電器來做輸入給鋰電池充電,
- 並且依然保留有輸入電壓接線焊點,可以非常方便的DIY
- 輸入電壓:5V
- 充電截止電壓:4.2V ±1%
最大充電電流:1000mA - 電池過放保護電壓:2.5V
- 電池過流保護電流:3A
- 板子尺寸:2.6*1.7CM
- 可用於電壓為3.6 3.7V等18650、聚合物等鋰電池的充放電保護,單個或者多個並聯同樣可以用。
NT$67NT$33 未稅加入購物車Quick View -
加入購物車Quick View

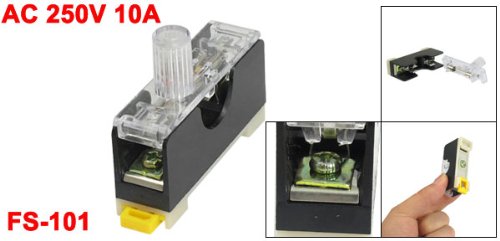

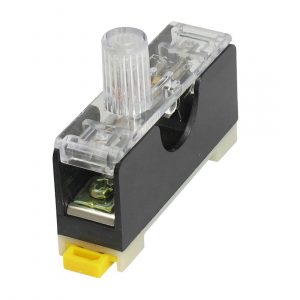

FS-101 保險絲座 帶燈顯示熔斷器座導軌型電流10A
