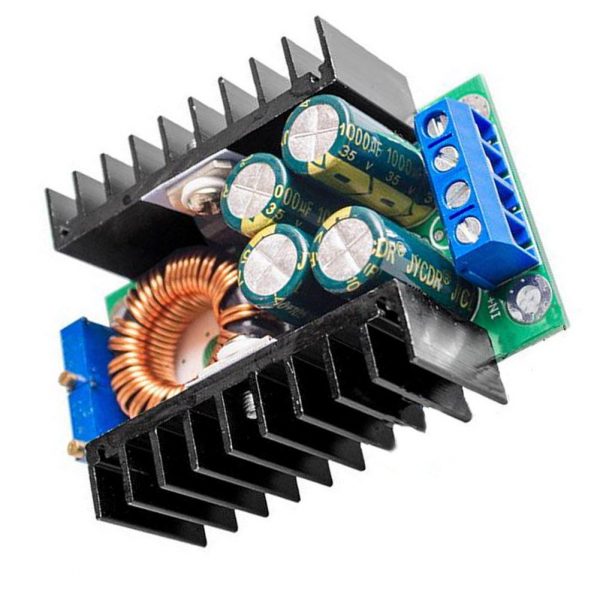

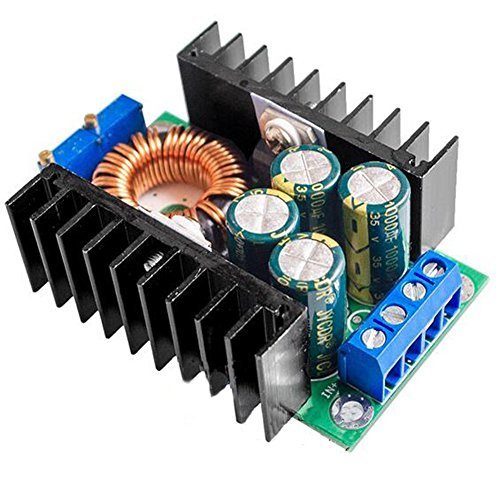

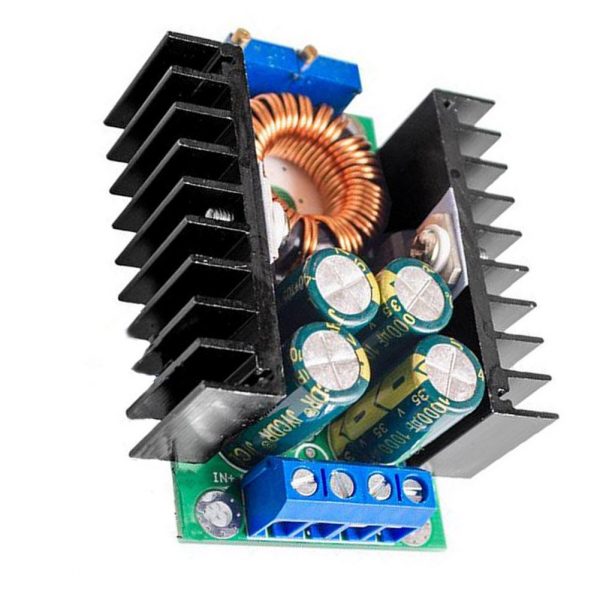

DC-DC 9A 300W 直流降壓轉換器 5-40v 到1.2-35v 功率模組 8A 降壓

商品說明

DC-DC 9A 300W 直流降壓轉換器 5-40v 到1.2-35v 功率模組 8A 降壓

DC-DC 9A 300W 直流降壓轉換器 ：可調電源(12A功率夠大)、大功率LED驅動、LED顯示屏驅動、鉛蓄電池充電、鋰電池充電、車載電源、車載筆記本電源（降壓）、穩壓電源、低壓系統供電、（比如兒童玩具車用12V 蓄電池降壓到6V）、24V轉12V 12A 12V轉5V 12A 24V轉5V 12A 24V轉19V20V等等，應用範圍非常廣。

QS-2405CCBD-12A 電源模組

尺寸：65(長)*47(寬)*23.5(高) mm



1. 固定轉燈電流為恆流值的0.1倍（充電的時候用用於識別是否電池充滿）；
2. 使用了專用的基準IC，和高精度的採樣電阻，使恆流更穩定，（20度到60度恆流5A的時候溫飄小於5%）。特別適合LED驅動
3. 輸出電流大，最大輸出電流可以達到8A，滿足大部分需要。
4. 4個高頻電容，有效降低輸出紋波，提高工作穩定性
5. 雙散熱片設計，MOS管肖特基二極管獨立散熱片，散熱好，互不影響
6. 不惜成本採用大尺寸鐵矽鋁磁環，提高工作效率，並用純銅雙線並饒，降低發熱、提高效率。
7. 3296多圈電位器，電壓電流調節精度高，穩定性好。
8. 專用電流採樣電阻電流採樣精度高穩定性好，溫飄小。LED 必備。
9. 雙色指示燈，工作狀態一目了然。充電必備。
10. 電壓電流 均可調，做可調電源效果好，8A 電流大、功率足。

模塊參數

模塊性質：非隔離降壓恆流、恆壓模塊（CC CV ）充電模塊

適用範圍：大功率LED恆流驅動,鋰電池充電(包括鐵電),4V、6V、12V、14V、24V電瓶充電、鎳鎘鎳氫電池（電池組）充電,太陽能電池板,風力發電機

輸入電壓：7 -32 V(不帶恆流5-32V)

輸出電壓：（1）連續可調（0.8 -28V）

（2）固定輸出（0.8 -28V之間任意調整）。



輸出電流：最大8A (功率管溫度超過65度請加風扇散熱，24V轉12V 6A以內空曠環境一般可以不加風扇)

恆流範圍：0.2-8A（可調節）（不帶恆流的無此功能）

轉燈電流：恆流值*（0.1），轉燈電流與恆流值聯動，比如恆流值為3A，轉燈電流設置為恆流的0.1倍(0.1*3A=0.3A)，當把恆流值調節成2A時候，此時轉燈電流為恆流的0.1倍(0.1*2A=0.2A).

次版本為固定 0.1倍（實際轉燈電流是大概值不是非常精確） 用於充電是否充滿指示。

最低壓差：1V

輸出功率：最大功率約300W,功率管溫度超過65度請加風扇。

轉換效率：最高約95%（輸出電壓越高，效率越高）

工作頻率:  300KHZ

輸出紋波:  20M帶寬（僅供參考）

輸入24V 輸出12V 5A 紋波50mV左右（不含噪聲）

工作溫度：工業級（-40℃到+85℃）（實際使用請注意功率管溫度，溫度過高請加強散熱）



空載電流：典型20mA(24V轉12V)

負載調整率：±1 %（恆壓）

電壓調整率：± 1%

恆流精度和溫度：實際測試，模塊上溫度從25度變化到60度，恆流值變化小於5%（恆流值5A）

動態響應速度：5% 200uS

電位器調節方向：順時針（增加），逆時針（減少）靠近輸入的電位器為電壓調節（CV），靠近輸出的電位器為電流調節（CC）

指示燈：雙色指示燈，充電中指示燈紅色，充電完畢指示燈綠色（不接負載為綠色）不帶恆流的指示燈為紅色。

輸出短路保護：有，恆流（當前設置恆流值）

輸入反接保護：無，

輸出防止逆流：無。

接線方式：接線端子

電池充電使用方法：

1.確定您需要充電電池的浮充電壓和充電電流，模塊的輸入電壓；

2.調節恆壓電位器，把輸出電壓調節到5V 左右。

3.用萬用表10A電流擋測量輸出短路電流，同時調節恆流電位器使輸出電流達到預定的充電電流值；

4.調節恆壓電位器使輸出電壓達到浮充電壓；

5.接上電池，試充。

（1、2、3、4步驟為模塊輸入接電源，輸出空載不接電池。）

LED恆流驅動使用方法：

1.確定您需要驅動LED的工作電流和最高工作電壓；

2.調節恆壓電位器，把輸出電壓調節到5V 左右。

3.用萬用表10A電流擋測量輸出短路電流，同時調節恆流電位器使輸出電流達到預定的LED工作電流；

4.調節恆壓電位器使輸出電壓達到LED最高工作電壓；

5.接上LED，試機。

（1、2、3、4步驟為模塊輸入接電源，輸出空載不接LED燈。）



DC CC 9A 300W Step Down DC Buck Converter 5-40V To 1.2-35V Power Module 12A Step-down Module

100% brand new and high quality
Use a dedicated benchmark IC, and high-precision current sensing resistor, can make more stable constant current
High output current, the max output current can reach 9A.
Low output ripple , high frequency capacitor reduces output ripple.
Suitable for LED driver.
Specification:
Material: PCB board and electronic component
Color: as the pic shows
Input voltage: 5-40V
Output voltage: 1.2-35V (continuously adjustable)
Output Current: 9A (power tube temperature exceeds 65°C please add cooling fan)
Constant current range:0.2-9A ( adjustable )
Output Power: Maximum power is about 300W (power tube temperature exceeds 65°C please add cooling fan)
Size: Approx. 6.5*4.7*2.3cm(L*W*H)
