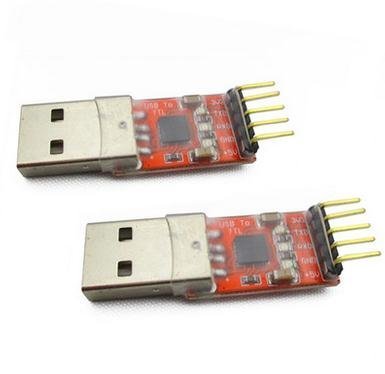

CP2102 USB to TTL 模組 USB轉串口模組 支援 3.3V 與 5V

NT$100 未稅

  • 主晶片為CP2102,安裝驅動後生成虛擬串口
  • USB取電,引出介面包括3.3V(<40mA),5V,GND,TX,RX,信號腳電平為3.3V,正邏輯
  • 板載狀態指示燈、收發指示燈,正確安裝驅動後狀態指示燈會常亮,收發指示燈在通信的時候會閃爍,串列傳輸速率越高亮度越低
  • 支援從00bps~1Mbps間的串列傳輸速率
  • 通信格式支援:1)5,6,7,8位元數據位元;2)支持1,1.5,2停止位;3)odd,even,mark,space,none校驗
  • 支援作業系統:windows vista/xp/server 2003/200,Mac OS-X/OS-9,Linux
  • USB頭為公頭,可直接連接電腦USB口
  • 貼片元件為SMT工藝生產,品質穩定

尚有庫存

  • 商品說明

商品說明

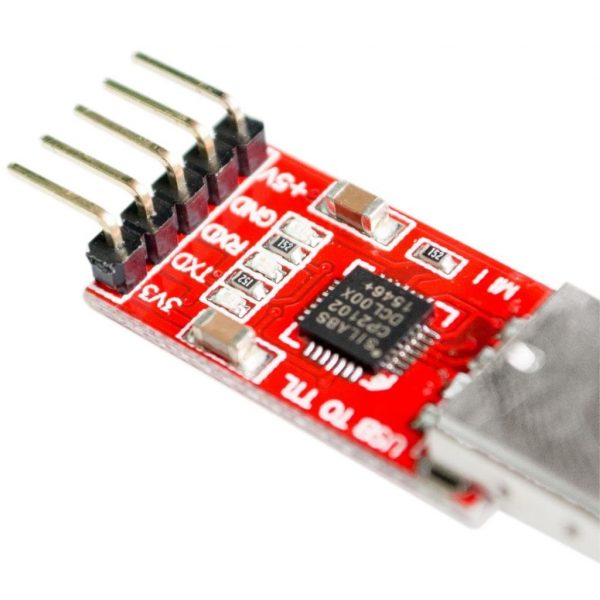

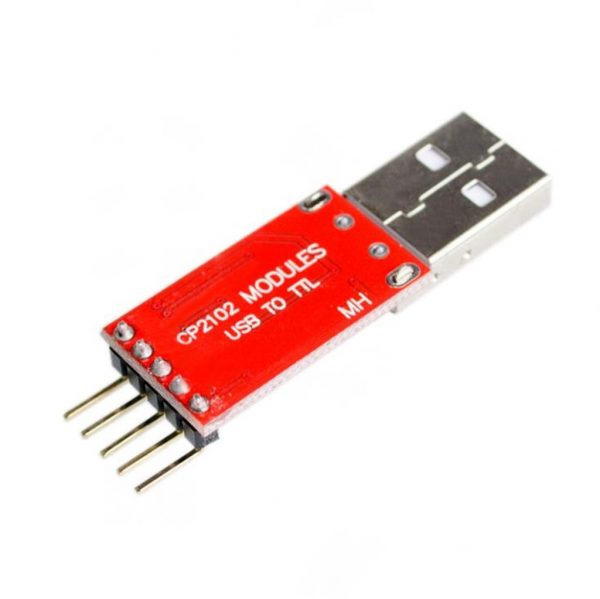

CP2102 USB to TTL 模組  USB轉串口模組 產品介紹

CP2102 USB to TTL 產品說明:

  • 主晶片為CP2102,安裝驅動後生成虛擬串口
  • USB取電,引出介面包括3.3V(<40mA),5V,GND,TX,RX,信號腳電平為3.3V,正邏輯
  • 板載狀態指示燈、收發指示燈,正確安裝驅動後狀態指示燈會常亮,收發指示燈在通信的時候會閃爍,串列傳輸速率越高亮度越低
  • 支援從00bps~1Mbps間的串列傳輸速率
  • 通信格式支援:1)5,6,7,8位元數據位元;2)支持1,1.5,2停止位;3)odd,even,mark,space,none校驗
  • 支援作業系統:windows vista/xp/server 2003/200,Mac OS-X/OS-9,Linux
  • USB頭為公頭,可直接連接電腦USB口
  • 貼片元件為SMT工藝生產,品質穩定

TXD:發送端,一般表示為自己的發送端,正常通信必須接另一個設備的RXD。
RXD:接收端,一般表示為自己的接收端,正常通信必須接另一個設備的TXD。
正常通信時候本身的TXD永遠接設備的RXD!
自收自發:正常通信時RXD接其他設備的TXD,因此如果要接收自己發送的資料顧名思義,也就是自己接收自己發送的資料,即自身的TXD直接連接到RXD,用來測試本身的發送和接收是否正常,是最快最簡單的測試方法,當出現問題時首先做該測試確定是否產品故障。也稱回環測試。

電平邏輯:
TTL電平:通常資料表示採用二進位,規定+5V等價於邏輯”1″,0V等價於邏輯”0″,稱作TTL信號系統,是正邏輯
RS232電平:採用-12V到-3V,等價於邏輯”0″,+3V到+12V的邏輯電平,等價於邏輯”1″,是負邏輯的
