Bus Pirate v3.6 universal serial interface 通用串口介面

商品說明

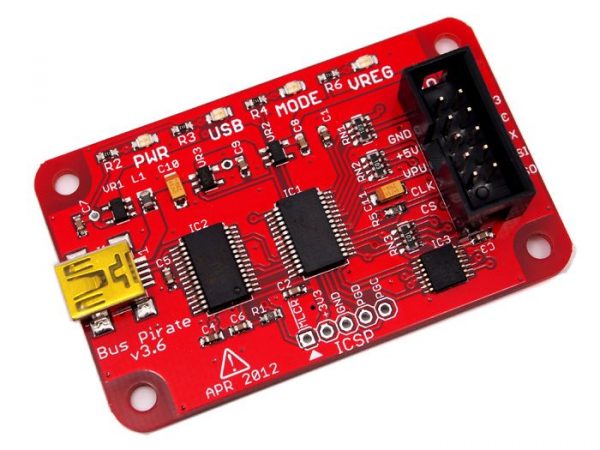

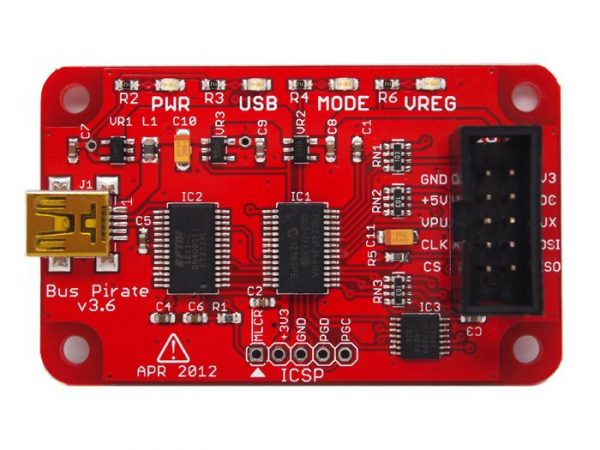

Bus Pirate v3.6 universal serial interface 通用串口介面 產品概述

Bus Pirate v3.6 是一種通用總線接口，可通過PC串行終端與電子設備通信。無需編寫代碼即可了解晶片。使用新的或未知的晶片消除大量的早期原型製作工作。一客車海盜V3.6激光切割亞克力情況下也可以。

該板提供1-Wire，I2C，SPI，JTAG，異步串行（UART），MIDI，PC鍵盤，HD44780 LCD以及用於自定義協議的通用2線和3線庫。

特徵

• USB接口，USB供電
• 5伏容差引腳-0-6伏測量探頭
• 1Hz-40MHz頻率測量
• 1kHz-4MHz脈衝寬度調製器，頻率發生器
• 板載多電壓上拉電阻
• 板載3.3伏和5伏電源，軟件復位
• 用於常見操作的Macros
• 總線流量嗅探器（SPI，I2C）
• 透明USB轉串口橋接模式
• 10Hz-1MHz低速邏輯分析儀
• AVRDUDE ，Flashrom ，OpenOCD中的自定義支持
• AVR STK500 v2 programmer clone
• 可以從Perl，Python等編寫腳本。
• 用於輕鬆USB固件更新的引導加載程序

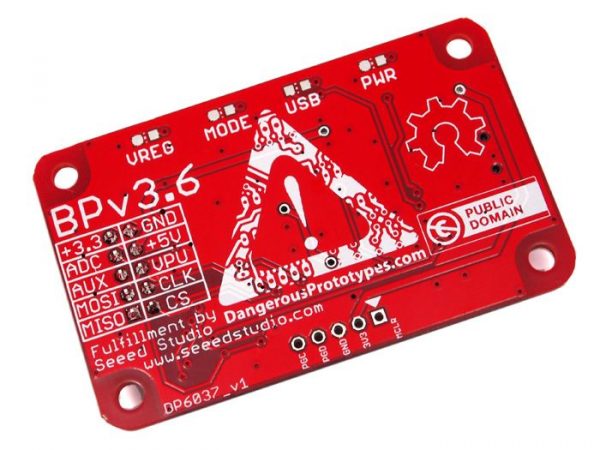

• 使用 DP6037標準PCB佈局
• 開源（CC 0 / Public Domain）



出貨清單

Bus Pirate v3.6通用串行接口x1
