AS608 高效能光學指紋識別模組 指紋採集感測器

商品說明

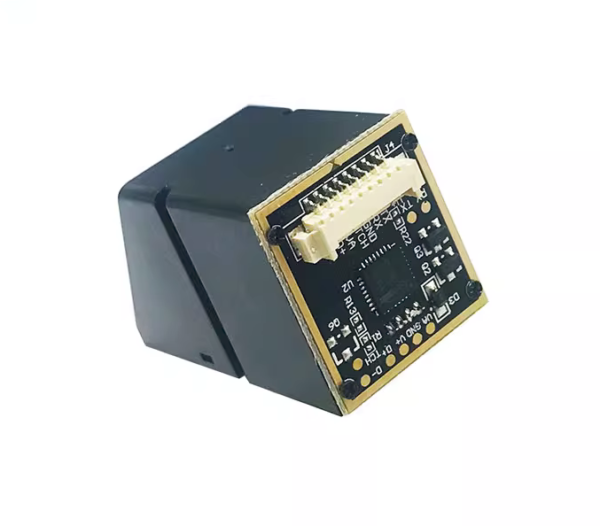

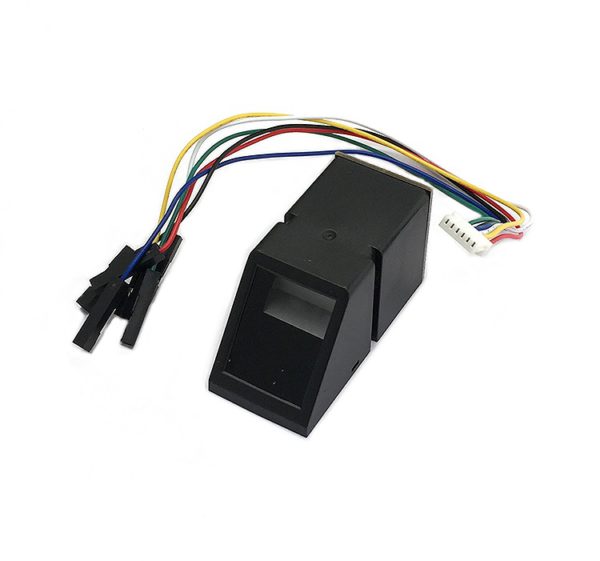

AS608 高效能光學指紋識別模組  產品介紹

此款AS608 高效能光學指紋識別模組為集成了光路和指紋處理部分的一體化指紋處理模組，具有體積小、功耗低、介面簡單的特點，可靠性高、識別速度快、幹濕手指適應性好，指紋搜索速度快。

工作原理

1. 1. 指紋特徵
      指紋演算法從獲取的指紋圖像中提取的特徵，代表了指紋的資訊。指紋的存儲、比對和搜索等都是通過操作指紋特徵來完成的。
   2. 指紋處理包含兩個過程：指紋登錄過程和指紋匹配過程［其中指紋匹配分為指紋比對（1:1）和指紋搜索（1:N）兩種方式］ 。
      指紋登錄時，對每一枚指紋錄入 2 次，將 2 次錄入的圖像進行處理，合成範本存儲於模組中。
      指紋匹配時，通過指紋感測器，錄入要驗證指紋圖像並進行處理，然後與模組中的指紋範本進行匹配比較（若與模組中指定的一個範本進行匹配，稱為指紋比對方式，即 1:1 方式；若與多個範本進行匹配，稱為指紋搜索方式，即1:N方式） ，模組給出匹配結果（通過或失敗） 。

AS608 技術參數

1. 1. • 供電電壓： DC 3.3V
      • 供電電流： 工作電流：<60mA
      • 峰值電流：<60mA
      • 指紋圖像錄入時間：＜1.0秒
      • 窗口面積： 15.3╳ 18.2 mm
      • 解析度：500dpi
      • 背光顏色：藍色、白色

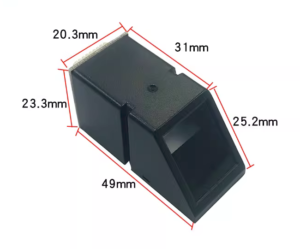

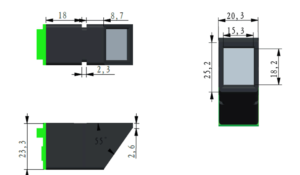

AS608 尺寸

D

技術教學

AS608 使用手冊
