UNO R3 ESP8266 Web Sever ESP-13E 擴展板 物聯網 IOT 神器 Doit原廠貨

UNO R3 ESP8266 Web Sever ESP-13E擴展板

WiFi 採用工業級晶片ESP8266 ，模組為ESP-13e，帶金屬屏蔽罩，強抗干擾能力；標準引腳兼容Arduino Uno 、Mega2560 等主控板，Arduino 與UNO 連接採用電壓轉換晶片，使得3.3V 和5V 兼容；串口採用雙路撥碼開關進行控制，使得擴展板既可以單獨作為Arduino Uno 擴展板使用，也可以作為ESP8266 擴展板使用。真正串口WiFi ，Arduino 程序無需任何配置；基於Web Server 配置WiFi 參數和串口參數；可作為獨立的ESP8266 開發板使用，下載官方AT 指令固件、NodeMCU 開源固件等，可作為獨立的Arduino Uno 擴展板使用，引腳全部引出。

貨號： 7524(A4-6) 分類： , 標籤： , ,
  • 商品說明

商品說明

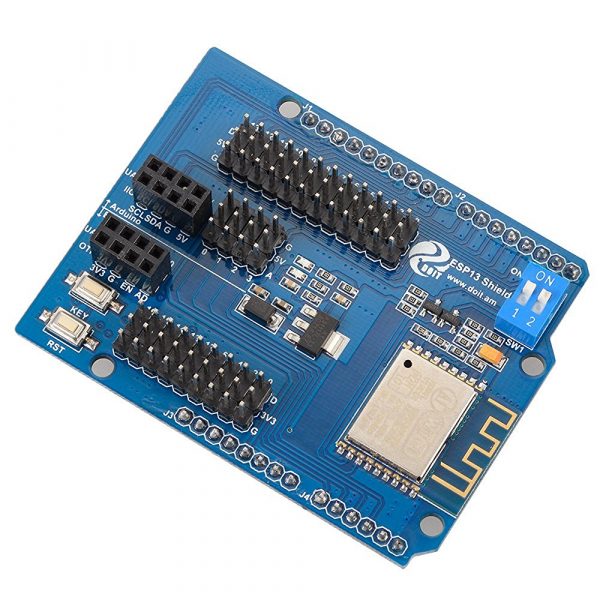

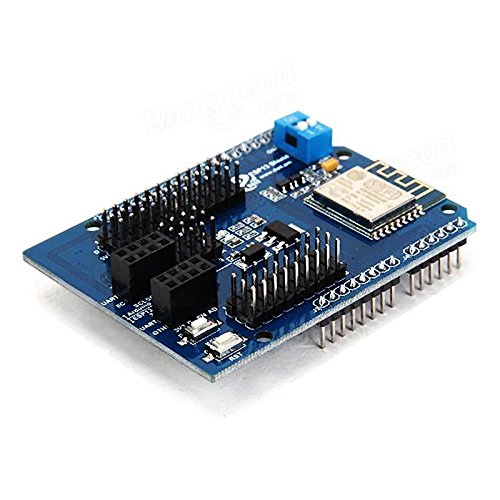

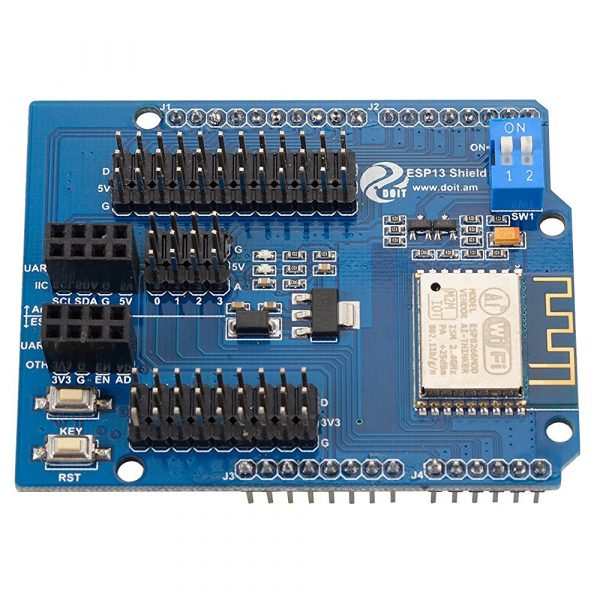

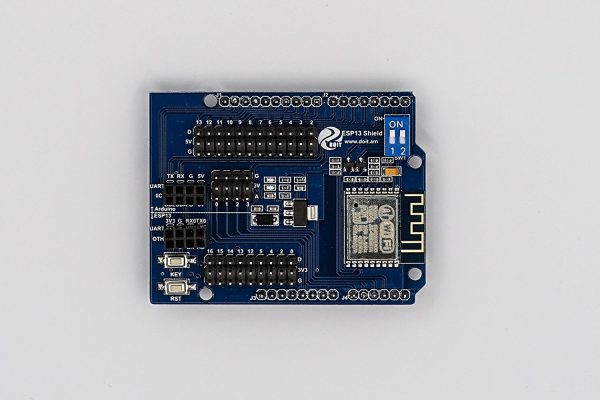

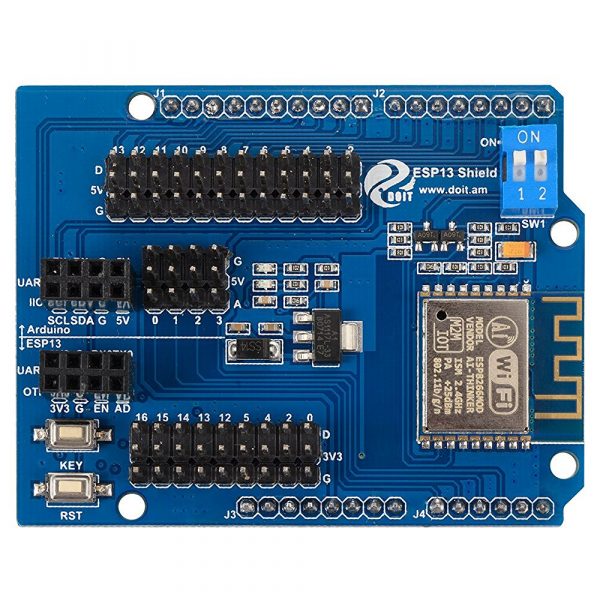

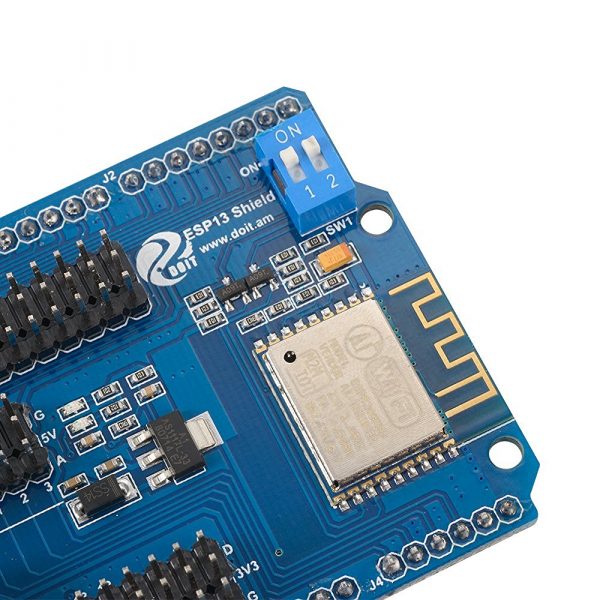

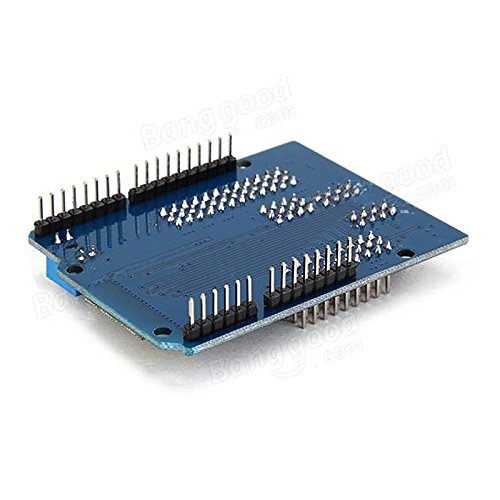

UNO R3 ESP8266 Web Sever ESP-13E擴展板 物聯網 IOT 擴展版神器 Doit原廠貨

  • 腳位完全相容：Arduino Uno、Mega2560等主控板。
  • 切換快免插拔：不須額外電路板或接線，堆疊相關Arduino控制板即可使用。
  • 免接線無短路：相容Arduino的腳位擴展成3Pin接口，可直接與3Pin的模組結合，包含12個數位腳位(6個PWM腳位)，4個類比腳位。
  • 5/3.3V均適用：採用電壓轉換晶片，使3.3V/5V腳位可直接轉換與通訊，不會因電壓準位不同而損壞。
  • 系統穩抗干擾：ESP8266最大耗電為200mA，擴充板上有設計3.3V穩壓IC，提供額外的3.3V電壓，避免了Arduino 3.3V(50mA)腳位供電不足的問題，提高了WIFI通訊穩定性及傳送距離。WiFi採用工業級晶片ESP8266，ESP-13具金屬屏蔽罩，具有較佳的抗干擾能力。
  • 多功能免插拔：通訊腳位採用2P指撥開關進行切換，使得擴展板既可以單獨作Arduino Uno擴展板使用，也可以作為ESP8266擴展板使用，燒錄Arduino程式時不用將擴展板分離，只需切換指撥開關即可。
  • 方便接藍芽Zigbee：含1個藍牙4Pin接口及I2C_4Pin接口
  • 設定WiFi超友善：具Web Server設定介面，介面以下拉選單列表提供選擇，不須額外安裝軟體來下達複雜的AT指令，快速簡單完成WiFi和串口的設定，最適合初學者使用。
  • 雲端資料庫無門檻：體驗IOT最重要的精華，不僅提供區網的存取，另外可連結外網做雲端資料庫的存取與控制。

WiFi 採用工業級晶片ESP8266 ，模組為ESP-13，帶金屬屏蔽罩，強抗干擾能力；標準引腳兼容Arduino Uno 、Mega2560 等主控板，Arduino 與UNO 連接採用電壓轉換晶片，使得3.3V 和5V 兼容；串口採用雙路撥碼開關進行控制，使得擴展板既可以單獨作為Arduino Uno 擴展板使用，也可以作為ESP8266 擴展板使用。真正串口WiFi ，Arduino 程序無需任何配置；基於Web Server 配置WiFi 參數和串口參數；可作為獨立的ESP8266 開發板使用，下載官方AT 指令固件、NodeMCU 開源固件等，可作為獨立的Arduino Uno 擴展板使用，引腳全部引出。

產品規格：

  • 支持無線802.11 b/g/n 標準
  • 支持STA/AP 兩種工作模式
  • 內置TCP/IP 協議棧，可以配置一個socket
  • 支持標準TCP/UDP Server 和Client
  • 串口波特率支持： 1200/2400/4800/9600/19200/38400/57600/74800/ 115200 bps
  • 串口數據位：5/6/7/8 位
  • 串口奇偶校驗：無
  • 串口停止位：1/2 位
  • 標準Arduino UNO 、Mega 引腳間距
  • 引出Arduino Pin 2/3/4/5/6/7/8/9/10/11/12/13
  • 引出ESP8266 GPIO 0/2/4/5/9/10/12 /十四分之十三/ 15/16 / ADC / EN / UART TX / RX UART
  • RESET 復位
  • KEY 按鍵復用配置功能
  • 兩位撥碼開關實現Arduino 和ESP8266 串口擴展切換
  • WiFi 工作電流：持續發送：≈70mA （200mA MAX ），待機：<200uA
  • 無線傳輸速率：110-460800bps
  • 工作溫度：-40 ℃ ～＋125 ℃
  • 模塊重量：約20g

Product Features

  • EP-13 web server serial wifi shield board with ESP8266 chip and standard pins compatible with Arduino UNO R3 Mega 2560 development board
  • On-board 2 postion DIP switch to interchage the serial port as arduino expansion board or ESP8266 expansion board, more practical
  • Support STA/AP working mode and standard TCP / UDP Server/ Client
  • Built-in TCP / IP protocol stack, can create a socket
  • Working Current:70mA, Transmitting Speed:110-460800bps, Module Size: 68X53X19mm/2.68X2.09X0.75inch(L*W*H)

Product Description

This ESP-13 serial wifi shield board is equpped with ESP8266 chip and standard pins compatible with Arduino UNO R3 Mega 2560 development board. On-board 2 position DIP switch control the serial expansion switching for arduino and the ESP8266 more practical.
Specifications:
-Wifi Protocol: 80.11 b/g/n
-Working Mode:STA/AP
-Serial Port Date Position:5/6/7/8
-Serial Port Stop Position:1/2
-Serial Baud Rate Support:1200/2400/4800/9600/19200/38400/57600/78400/115200 bps
-Arduio Pin:2/3/4/5/6/7/8/9/10/11/12/13
-ESP8266 GPIO:0/2/4/5/9/10/12/13/14/15/16/ADC/EN/UART TX/UART RX
-Working Current:70mA
-Standby Current:<200¦ÌA
-Transmitting Speed:110-460800bps
-Module Size: 68X53X19mm/2.68X2.09X0.75inch(L*W*H)Package Included:
1X ESP13 ESP8266 Web Sever Serial WiFi Shield Board
