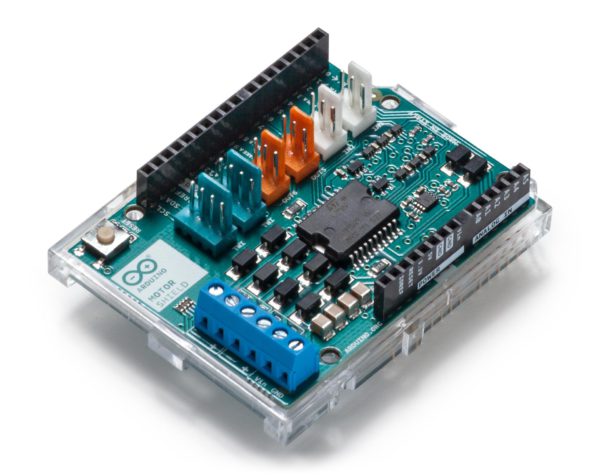

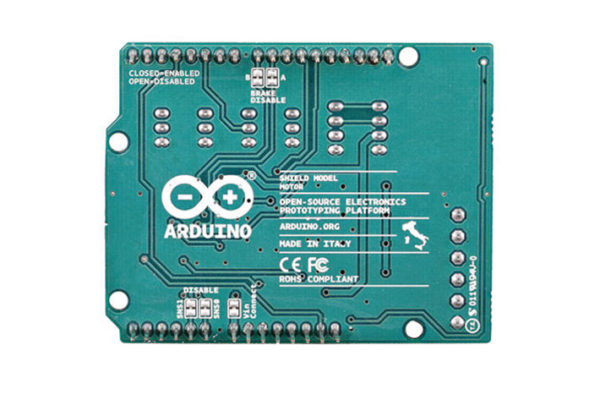

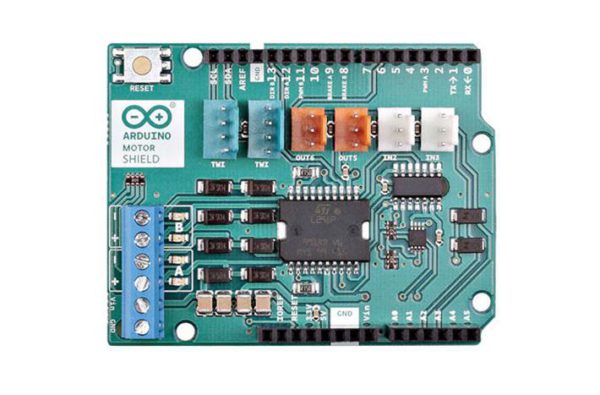

原廠義大利製 Arduino Motor Shield Rev3 電機驅動板

商品說明

Arduino Motor Shield Rev3 電機驅動板 Arduino 義大利製

Arduino Motor Shield 是一塊Arduino電機驅動板，基於L298雙橋驅動晶片，可用於驅動感性負載（例如繼電器、螺線管、直流電機和步進電機等）。驅動板擁有兩路電機輸出，你可以用它來同時驅動2個直流電機，並單獨控制每個電機的轉速和方向。您還可以測量各個電機的吸收電流。擴展板相容TinkerKit，可以通過將TinkerKit模組插到電路板上來快速創建專案。

Arduino Motor Shield技術規格

• 工作電壓：5V ~ 12V
•  電機控制器：L298P，驅動2個DC電機或1個步進電機
• 最大電流：每條通道2A或者最高4A（由外部電源供電）
• 電流感應：1.65 V/A
•  自由運轉停止和刹車功能

Arduino Motor Shield文件檔案

EAGLE FILES IN .ZIP

SCHEMATICS IN .PDF
