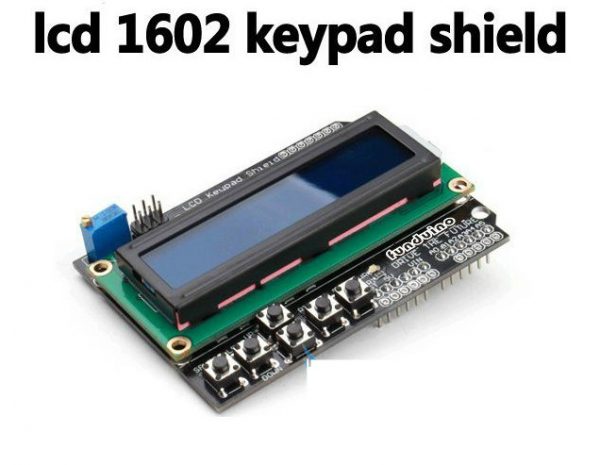

Arduino LCD Keypad Shield LCD 1602 液晶按鍵擴展板

商品說明

Arduino LCD1602 字符液晶擴展板，PCB沉金工藝加工，用料十足，主板採用全新優質2行16 個字符液晶，不僅具有對比度調節旋鈕、背光燈選擇開關，還具4 個方向按鍵、1 個選擇按鍵和一個複位按鍵；這款1602 液晶擴展板真正意義上的將電路簡化，直接將此板插Arduino Duemilanove 控制器上即可.

規格參數

1 . 模塊尺寸：20.5mm × 41mm

2 . 模塊重量：57g

1602字符型LCD簡介

1602LCD主要技術參數：



1 . 顯示容量：16 × 2個字符

2 . 芯片工作電壓：4 . 5 — 5 . 5V

3 . 工作電流：2 . 0mA(5 . 0V)

4 . 模塊最佳工作電壓：5 . 0V

5 . 字符尺寸：2 . 95 × 4 . 35(W × H)mm



1 VSS 電源地9 D2 數據

2 VDD 電源正極10 D3 數據

3 VL 液晶顯示偏壓11 D4 數據

4 RS 數據/命令選擇12 D5 數據

5 R/W 讀/寫選擇13 D6 數據

6 E 使能信號14 D7 數據

7 D0 數據15 BLA 背光源正極

8 D1 數據16 BLK 背光源負極

第1 腳：VSS 為地電源。

第2 腳：VDD 接5V 正電源。

第3 腳：VL 為液晶顯示器對比度調整端，接正電源時對比度最弱，接地時對比度

最高，對比度過高時會產生“ 鬼影” ，使用時可以通過一個10K 的電位器調整對比度。

第4 腳：RS 為寄存器選擇，高電平時選擇數據寄存器、低電平時選擇指令寄存器。

第5 腳：R/W 為讀寫信號線，高電平時進行讀操作，低電平時進行寫操作。當RS

和R/W 共同為低電平時可以寫入指令或者顯示地址，當RS 為低電平R/W 為高電平時

可以讀忙信號，當RS 為高電平R/W 為低電平時可以寫入數據。

第6 腳：E 端為使能端，當E 端由高電平跳變成低電平時，液晶模塊執行命令。

第7 ～14 腳：D0 ～D7 為8 位雙向數據線。

第15 腳：背光源正極。

第16 腳：背光源負極。

1602LCD的指令說明：

1602 液晶模塊內部的控制器共有11 條控制指令，如表下表所示：

序號指令RS R/W D7 D6 D5 D4 D3 D2 D1 D0

1 清屏0 0 0 0 0 0 0 0 0 1

2 光標返回0 0 0 0 0 0 0 0 1 *



3 置輸入模式0 0 0 0 0 0 0 1 I/DS

4 顯示開/ 關控制0 0 0 0 0 0 1 DCB

5 光標或字符移位0 0 0 0 0 1 S/CR/L * *

6 置功能0 0 0 0 1 DL NF * *

7 置字符發生存貯器地址0 0 0 1 字符發生存貯器地址

8 置數據存貯器地址0 0 1 顯示數據存貯器地址

9 讀忙標誌或地址0 1 BF 計數器地址

10 寫數到CGRAM 或DDRAM ）1 0 要寫的數據內容

11 從CGRAM 或DDRAM 讀數1 1 讀出的數據內容

1602 液晶模塊的讀寫操作、屏幕和光標的操作都是通過指令編程來實現的。（說明：1 為高電平、0 為低電平）

指令1 ：清顯示，指令碼01H, 光標復位到地址00H 位置。

指令2 ：光標復位，光標返回到地址00H 。

指令3 ：光標和顯示模式設置I/D ：光標移動方向，高電平右移，低電平左移S:

屏幕上所有文字是否左移或者右移。高電平表示有效，低電平則無效。

指令4 ：顯示開關控制。D ：控制整體顯示的開與關，高電平表示開顯示，低電

平表示關顯示C ：控制光標的開與關，高電平表示有光標，低電平表示無光標B ：控

制光標是否閃爍，高電平閃爍，低電平不閃爍。

指令5 ：光標或顯示移位S/C ：高電平時移動顯示的文字，低電平時移動光標。

指令6 ：功能設置命令DL ：高電平時為4 位總線，低電平時為8 位總線N ：低電

平時為單行顯示，高電平時雙行顯示F: 低電平時顯示5×7 的點陣字符，高電平時顯示

5×10 的點陣字符。

指令7 ：字符發生器RAM 地址設置。

指令8 ：DDRAM 地址設置。

指令9 ：讀忙信號和光標地址BF ：為忙標誌位，高電平表示忙，此時模塊不能接

收命令或者數據，如果為低電平表示不忙。

指令10 ：寫數據。

指令11 ：讀數據。

與HD44780 相兼容的芯片時序表如下：

讀狀態輸入RS=L ，R/W=H ，E=H 輸出D0 — D7=狀態字

寫指令輸入RS=L ，R/W=L ，D0 — D7=指令碼，E= 高脈衝輸出無



讀數據輸入RS=H ，R/W=H ，E=H 輸出D0 — D7=數據

寫數據輸入RS=H ，R/W=L ，D0 — D7=數據，E= 高脈衝輸出無



1602LCD的一般初始化（復位）過程：

延時15mS

寫指令38H （不檢測忙信號）



延時5mS

寫指令38H （不檢測忙信號）

延時5mS

寫指令38H （不檢測忙信號）

以後每次寫指令、讀/ 寫數據操作均需要檢測忙信號

寫指令38H ：顯示模式設置

寫指令08H ：顯示關閉

寫指令01H ：顯示清屏

寫指令06H ：顯示光標移動設置

寫指令0CH ：顯示開及光標設置

AUDUINO 官方例程：

//example use of LCD4Bit_mod library

#include <LCD4Bit_mod.h>

//create object to control an LCD.

//number of lines in display=1

LCD4Bit_mod lcd = LCD4Bit_mod(2);



//Key message

char msgs[5][15] = {“Right Key OK “,

“Up Key OK    “,

“Down Key OK  “,

“Left Key OK  “,

“Select Key OK” };

int  adc_key_val[5] ={30, 150, 360, 535, 760 };

int NUM_KEYS = 5;

int adc_key_in;

int key=-1;

int oldkey=-1;



void setup() {

pinMode(13, OUTPUT);  //we’ll use the debug LED to output a heartbeat



lcd.init();

//optionally, now set up our application-specific display settings, overriding whatever the lcd did in lcd.init()

//lcd.commandWrite(0x0F);//cursor on, display on, blink on.  (nasty!)

lcd.clear();

lcd.printIn(“KEYPAD testing… pressing”);



}



void loop() {



adc_key_in = analogRead(0);    // read the value from the sensor

digitalWrite(13, HIGH);

key = get_key(adc_key_in); // convert into key press



if (key != oldkey) // if keypress is detected

{

delay(50);   // wait for debounce time

adc_key_in = analogRead(0);    // read the value from the sensor

key = get_key(adc_key_in); // convert into key press

if (key != oldkey)

{

oldkey = key;

if (key >=0){

lcd.cursorTo(2, 0);  //line=2, x=0

lcd.printIn(msgs[key]);

}

}

}



//dela​​y(1000);

digitalWrite(13, LOW);

}



// Convert ADC value to key number

int get_key(unsigned int input)

{

int k;



for (k = 0; k < NUM_KEYS; k++)

{

if (input < adc_key_val[k])

{



return k;

}

}



if (k >= NUM​​_KEYS)

k = -1;     // No valid key pressed



return k;

}
