JoyStick Shield 遊戲搖桿擴展板支援Arduino YWRobot 出品

商品說明

JoyStick Shield 遊戲搖桿擴展板 支援Arduino YWRobot 出品

產品特性

• 完全兼容Arduino UNO R3接口
• 搖桿XY軸輸出為兩個電位器，可以通過AD轉換讀出扭動角度
• 向下按搖桿，可以觸發一路輕觸開關，為數字輸出
• 四路獨立按鍵，數字輸出，方便使用
• 板上標註有各個模塊的端口配置，方便調試
• 預留了其他沒有佔用的端口，方便後期擴展
• 通過該擴展板可以製作一個遙控手柄，結合XBee模塊可實現無線控制
• 結合Arduino Leonardo還可以模擬電腦鼠標等+

產品參數

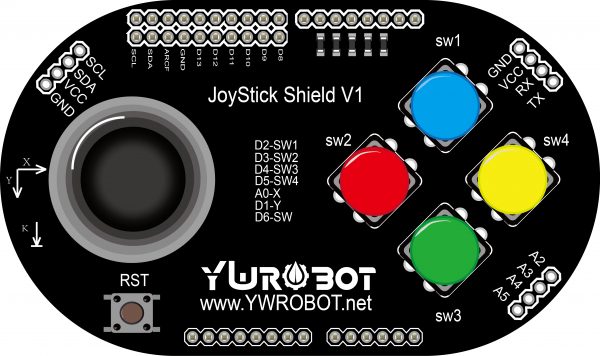

• 型號：JoyStick Shield V1
• 尺寸：94*52mm
• 平台：Arduino

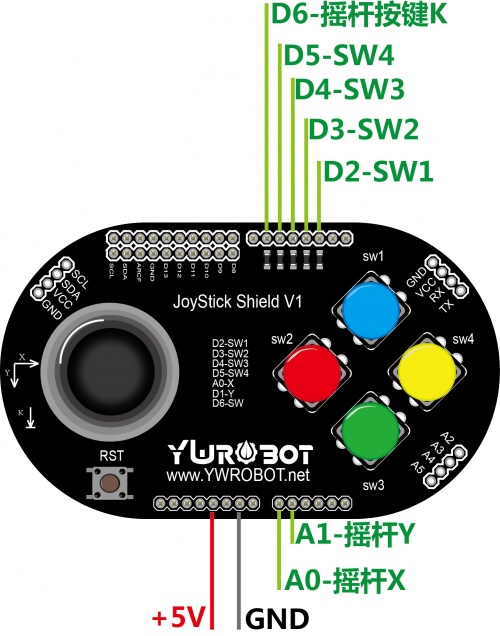

• 功能配置如下：
• PS2遊戲搖桿（X軸A0，Y軸A1，Z軸按鍵D6）
• 四個獨立按鍵（D2、D3、D4、D5）
• 預留擴展接口：
• 1個I2C接口
• 1個TTL串口
• 模擬量接口（A2-A5）
• 數字量接口（D8-D13）
• Arduino復位按鍵
• 注意：預留擴展接口需要根據需要自行焊接插針

方便配合Arduino UNO使用（本品不包含UNO）
