Arduino GIGA R1 WiFi Display Shield 觸控螢幕 原廠授權經銷義大利製

商品說明

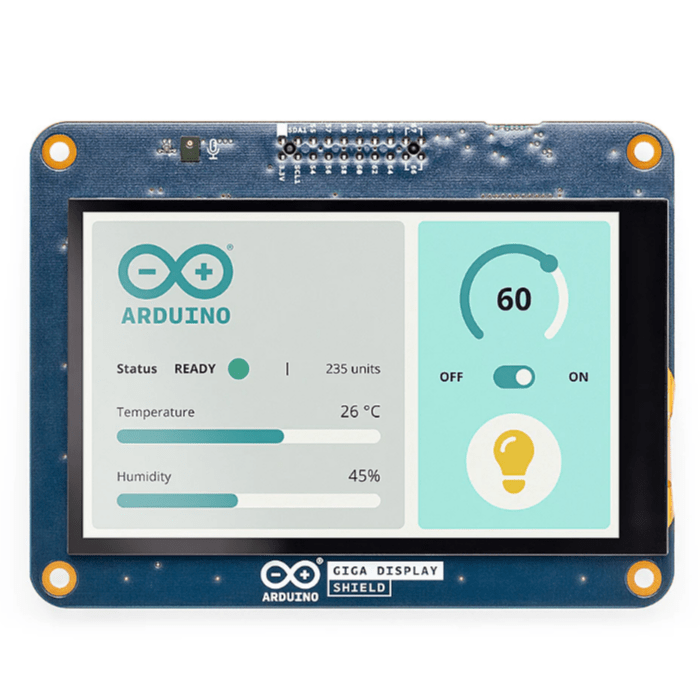

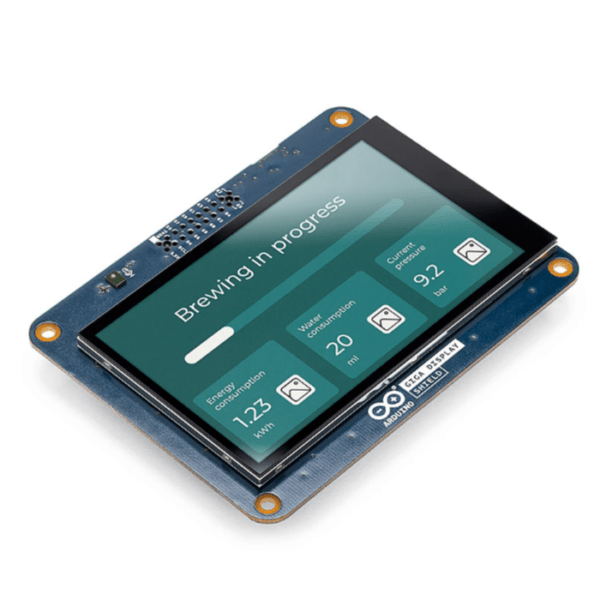

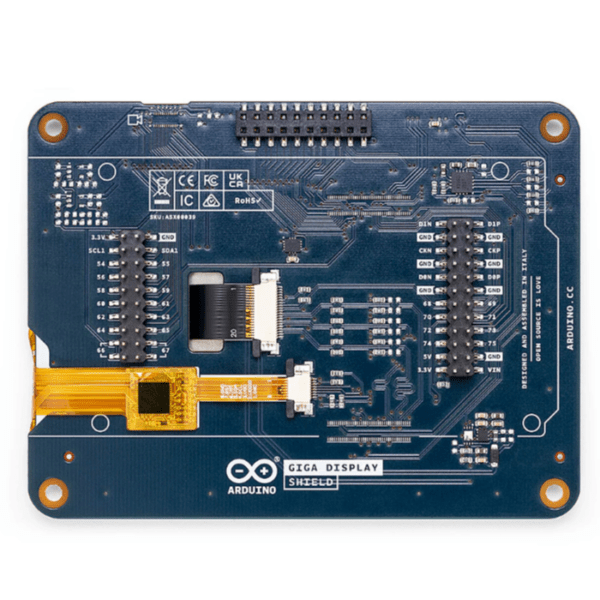

Arduino GIGA R1 WiFi Display Shield 產品概述

GIGA Display Shield 是一種觸摸屏解決方案，旨在輕松部署您項目中的圖形界面。通過利用位於GIGA R1 WiFi中間的新引腳連接器，該屏蔽板提供了無縫集成和增強功能的特點。

通過GIGA Display Shield，您可以獲得一系列功能，包括數字麥克風、6軸IMU和Arducam連接器。這些附加功能使您能夠充分利用其他54個可用引腳，非常方便地創建手持設備或控制項目的儀表盤。



產品規格

• KD040WVFID026-01-C025A 3.97″ TFT 顯示
• 480×800 分辨率
• 16.7 million colors
• 0.108 mm 像素
• 電容觸摸
• 支持5點觸控和手勢操作
• 邊緣LED背光
• BMI270 6-axis IMU (加速度計和陀螺儀)
• 16-bit
• 三軸加速度 ±2g/±4g/±8g/±16g range
• 三軸陀螺儀 ±125dps/±250dps/±500dps/±1000dps/±2000dps range
• SMLP34RGB2 W3 RGB LED
• 共陽極
• IS31FL3197-QFLS2-TR 集成電荷泵的驅動器
• MP34DT06JTR 數字麥克風
• AOP = 122.5 dbSPL
• 64 dB(信噪比)
• 全向性靈敏度
• –26 dBFS ± 3 dB 靈敏度
• I/O
• GIGA 連接器
• 2.54 mm 攝像頭連接器
• 重量：0.14 kg

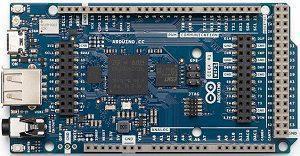

註意：GIGA Display Shield需要搭配GIGA R1 WiFi板才能正常工作。它本身沒有微控制器，無法獨立進行編程。

主要特點

• 3.97″ 大尺寸觸控面板，提供清晰影像顯示與 5 點互動觸控。
• 內建六軸 IMU，可實現運動偵測、虛擬操控及畫面翻轉功能。
• 內建環境麥克風，適合語音偵測、聲控應用。
• 具 RGB LED 可進行色彩指示或圖形提示設計。
• 具備標準 DVP 相機接口，可外接攝影模組並即時顯示畫面。
• 安裝於底部結構設計，可保留 GIGA R1 WiFi 板頂腳位，提升擴展彈性。
• 兼容多種顯示與 UI 開發框架（LVGL、GFX 等）。

應用建議

• 手持圖形介面設計，例如控制面板、互動儀表、電子選單等。
• 結合 IMU 與麥克風，打造動態偵測、聲控輔助設備。
• 搭配鏡頭模組實現影像監控、自拍或機器視覺專案。
• 使用 LVGL/UI 控件快速構建互動應用，可引導用戶操作與數據呈現。
• 適合教育與展示用途，結合影像和感測展示創客作品。

常見問題解答

• 此顯示器支援多點觸控嗎？
  是的，顯示器支援最多 5 個同時觸控點。

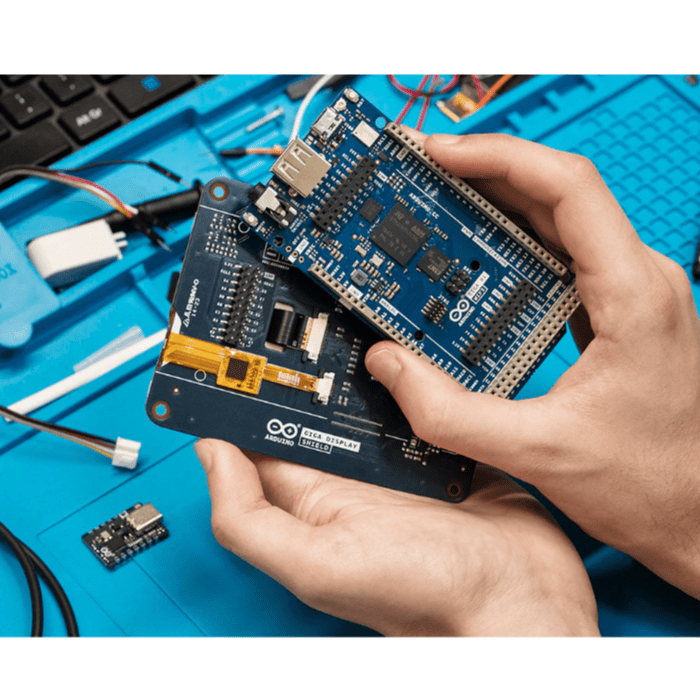

• 如何將 GIGA Display Shield 連接到 GIGA R1 WiFi？
  GIGA Display Shield 透過 GIGA R1 WiFi 上的中間頭（J5 和 J6）連接。從底部安裝 Shield，GIGA R1 WiFi 的頂部留出空間以安裝其他 Shield。
• 連接顯示器後，我還能存取所有引腳嗎？
  是的，即使顯示器已連接，您仍可以存取電路板頂部的所有引腳（54 個引腳）。
• 屏蔽是否需要外部電源？
  不，GIGA Display Shield 不需要外部電源。它直接透過連接供電。
• 哪些相機與該防護罩相容？

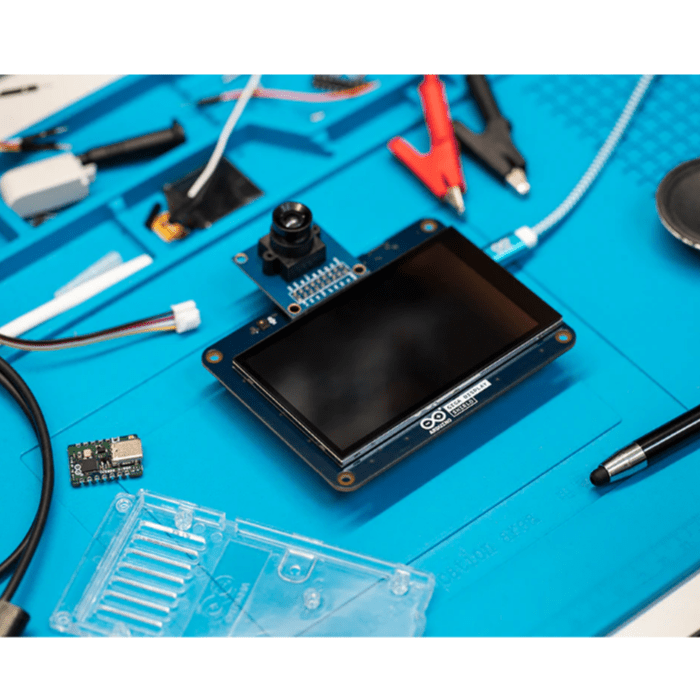

  GIGA Display Shield 完全相容於 Arducam 的 20 針 DVP 相機，例如OV7675。更多信息，請訪問Arducam 相容相機目錄。
• 相機連接器朝哪個方向？
  相機連接器引腳排列經過配置，以確保相容的 Arducam 型號面向與螢幕相同的方向，類似於自拍模式，以實現無縫且用戶友好的體驗。

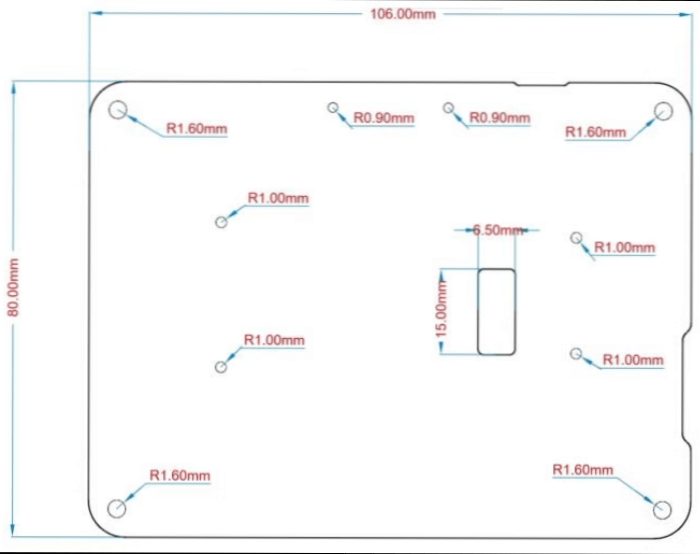

產品尺寸

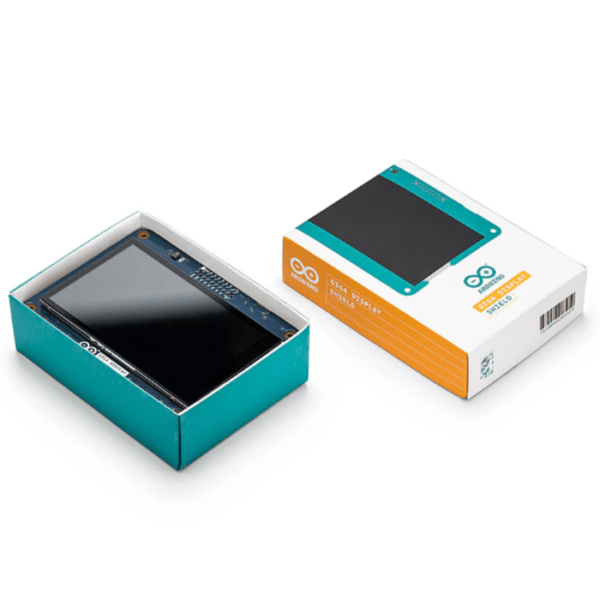

出貨清單

Arduino GIGA R1 WiFi 開發板屏幕擴展板 X1

技術補充（英文原文對照）

以下為原廠英文技術說明，提供使用者參考。

Introducing the GIGA Display Shield, a touch screen solution designed to effortlessly deploy graphic interfaces in your projects. Leveraging the new pin header connector in the middle of GIGA R1 WiFi, this shield offers seamless integration and enhanced functionalities.

With the GIGA Display Shield, you gain access to an array of features, including a digital microphone, 6-axis IMU, and Arducam connector. These added capabilities allow you to fully utilize the other 54 available pins, making it incredibly convenient to create handheld devices or dashboards to control your project.

Experience the convenience of building intuitive interfaces with ease, thanks to the GIGA Display Shield’s user-friendly design and comprehensive features. Elevate your project’s functionality and user experience with this cutting-edge solution.
