- 商品說明
商品說明

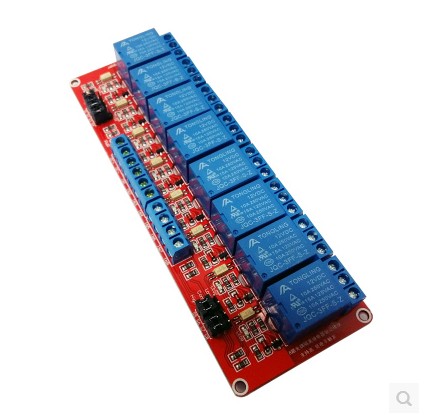

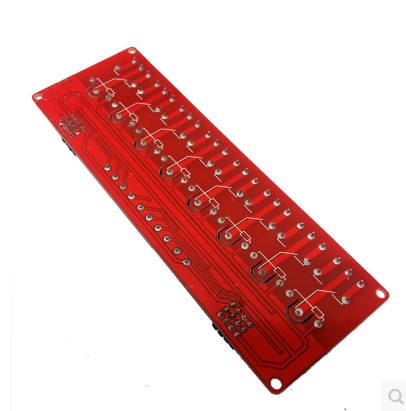

紅板 8路5V繼電器模組 支援高低電平觸發 帶光耦隔離
1、模組採用正品優質繼電器,常開介面最大負載:交流250V/10A,直流30V/10A
2、採用貼片光耦隔離,驅動能力強,性能穩定;觸發電流5mA
3、模組工作電壓5V
4、模組可以通過跳線設置高電平或低電平觸發
5、容錯設計,即使控制線斷,繼電器也不會動作
6、電源指示燈(綠色),繼電器狀態指示燈(紅色)
7、介面設計人性化,所有介面均可通過接線端子直接連線引出,非常方便
8、設有4個固定螺栓孔,孔3.1mm
9、模組尺寸:141.5mm * 50mm * 18.5mm(長*寬*高)

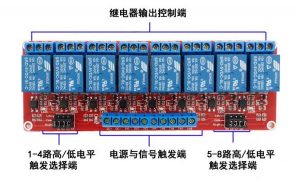

模組介面:
1、DC+:接電源正極(電壓按繼電器要求)
2、DC-:接電源負極
3、IN:可以高或低電平控制繼電器吸合
繼電器輸出端:
1、NO: 繼電器常開介面,繼電器吸合前懸空,吸合後與COM短接
2、COM:繼電器公用介面
3、NC: 繼電器常閉介面,繼電器吸合前與COM短接,吸合後懸空
高低電平觸發選擇端:
1.跳線與LOW短接時為低電平觸發;
2.跳線與high短接時為高電平觸發。
規格:
靜態電流:5 mA
最大電流:190 mA
觸發電流:3-5 mA
觸發觸發電壓(低):0-1.5V
觸發觸發電壓(低):3-5V
