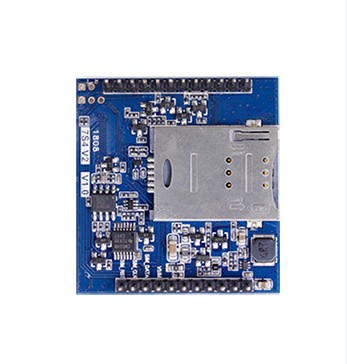

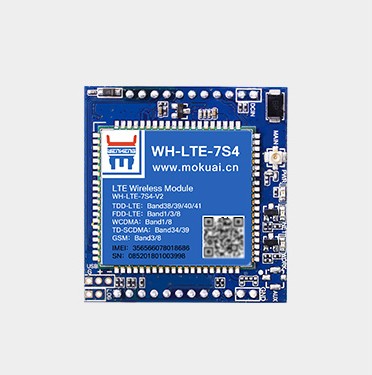

WH LTE-7S4-V2 Modules for Transparent Transmission 4G 高速透明傳輸模組
NT$2,143 NT$1,700 未稅
本模組為非隨插即用之無線射頻零組件/模組，須經治具寫入軟體或軔體，以插槽或電線連接主機板做二次開發才能使用，屬免經許可之電信管制射頻器材。
尚有庫存
- 商品說明
商品說明
WH LTE Modules for Transparent Transmission 4G 高速透明傳輸模組

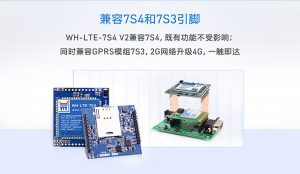

加購擴展板：4G LTE 7S4擴展板 RS232轉GPRS開發擴展板

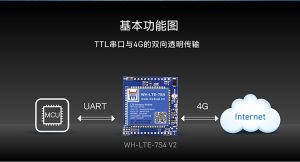

4G 高速透明傳輸模組是為實現串口設備與網絡服務器，通過運營商網絡相互傳輸數據而開發的產品，通過簡單的AT指令進行設置，即可使用本產品實現串口到網絡的雙向數據透明傳輸。本模組是一款體積小巧，功能豐富的M2M產品，適用於中華電信、台灣之星等台灣電信服務商、移動、聯通、電信4G和移動、聯通3G和2G網絡制式。以“透傳”作為功能核心，高度易用性，用戶可方便快速的集成於自己的系統中。該模塊軟件功能完善，覆蓋絕大多數常規應用場景，用戶只需通過簡單的設置，即可實現串口到網絡的雙向數據透明傳輸。並且支持自定義註冊包，心跳包功能，支持4路Socket連接，並支持透傳云接入。具有高速率，低延時的特點，並且支持FTP他升級協議和FTP自升級協議。
| 項目 | 指標 | ||
| 無線參數 | 無線標準 | TDD-LTE
FDD-LTE WCDMA TD-SCDMA GSM/GPRS/EDGE |
|
| 標準頻段 | TDD-LTE | Band 38/39/40/41 | |
| FDD-LTE | Band 1/3 | ||
| WCDMA | Band 1/8 | ||
| TD-SCDMA | Band 34/39 | ||
| GSM/GPRS/EDGE | Band 3/8 | ||
| 發射功率 | TDD-LTE | +23dBm(Power class 3) | |
| FDD-LTE | +23dBm(Power class 3) | ||
| WCDMA | +23dBm(Power class 3) | ||
| TD-SCDMA | +24dBm(Power class 2) | ||
| GSM Band8 | +33dBm(Power class 4) | ||
| GSM Band3 | +30dBm(Power class 1) | ||
| 技術規範 | TDD-LTE | 3GPP R9 CAT4下行150 Mbps，上行50 Mbps | |
| FDD-LTE | 3GPP R9 CAT4下行150 Mbps，上行50 Mbps | ||
| WCDMA | HSPA+下行速率21 Mbps上行速率5.76 Mbps | ||
| TD-SCDMA | 3GPP R9下行速率2.8 Mbps上行速率2.2 Mbps | ||
| GSM/GPRS/EDGE | MAX:下行速率384 kbps上行速率128 kbps | ||
| 天線選項 | IPEX介面 | ||
|
硬體參數 |
資料介面 | UART：300bps ～ 460800bps | |
| 工作電壓 | DC 5V～16V | ||
| 工作電流 | 平均55mA～127mA最大：147mA 12V | ||
| 工作溫度 | -20℃～ 70℃ | ||
| 存儲溫度 | -40℃～125℃ | ||
| 尺寸 | 44.4×41.8×12.8mm（包含插針高度） | ||
| 軟體參數 | 工作模式 | 透明傳輸模式，HTTPD模式，FTP模式 | |

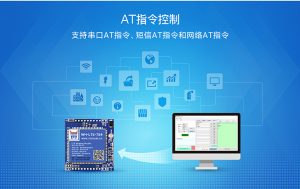

| 設置命令 | AT+命令結構 | ||
| 網路協定 | TCP/UDP/DNS/HTTP/FTP | ||
| 最大TCP連接數 | 4 | ||
| 用戶配置 | 串口AT命令，網路AT指令，短信AT指令 | ||
| 客戶應用軟體 | 支援客戶定制應用軟體 | ||
| 軟體功能 | 功能變數名稱解析DNS | 支持 | |
| 簡單透傳方式 | 支持TCP Client /UDP Client | ||
| 套接字分發協議 | 支援通過協定向不同Socket發送資料 | ||
| HTTP協議傳輸 | 支持 | ||
| 心跳數據包 | 支持 | ||
| 類RFC2217 | 支持 | ||
| 註冊包機制 | 支援自定義註冊包/ICCID註冊包/IMEI註冊包 | ||
| 有人透傳雲服務 | 支持 | ||

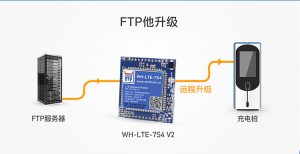

| FTP他升級協議 | 支持 | ||
