40位 WS2812B 5050 RGB LED 內置 全彩驅動彩燈擴展板 直插 Arduino UNO R3

-24%

40位 WS2812B 5050 RGB LED 內置 全彩驅動彩燈擴展板 直插 Arduino UNO R3

NT$524 NT$400 未稅

WS2812B是一個集控制電路與發光電路於一體的智能外控LED光源。

尚有庫存

  • 商品說明
  • 評論 (0)

商品說明

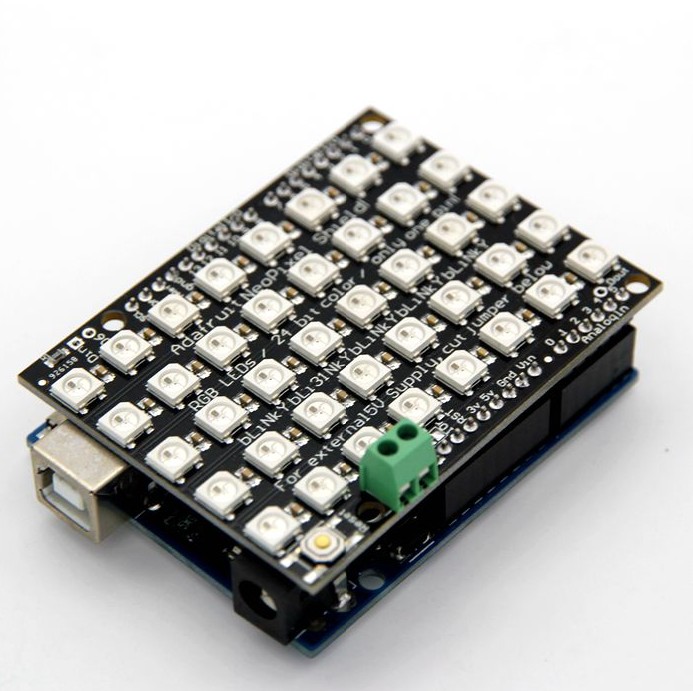

40 位 WS2812B 5050 RGB LED 內置 全彩驅動彩燈擴展板 直插 Arduino UNO R3

WS2812B 5050 RGB LED  是一個集控制電路與發光電路於一體的智能外控LED光源。其外型與一個5050LED燈珠相同,每個元件即為一個像素點。像素點內部包含了智能數字接口數據鎖存信號整形放大驅動電路,還包含有高精度的內部振盪器和12V高壓可編程定電流控制部分,有效保證了像素點光的顏色高度一致。

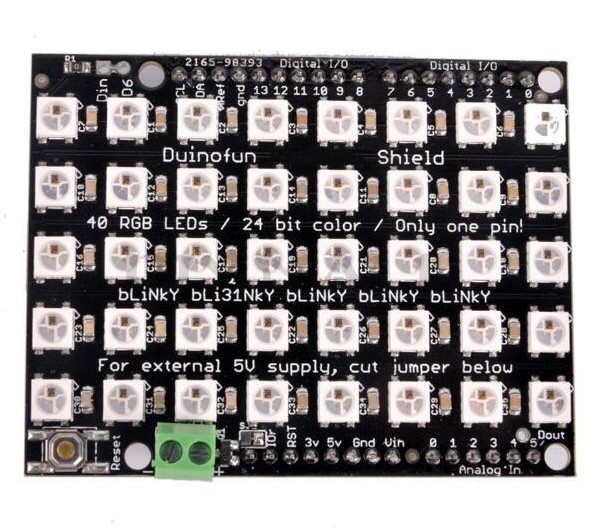

副廠相容 NeoPixel Shield for Arduino – 40 RGB LED Pixel Matrix

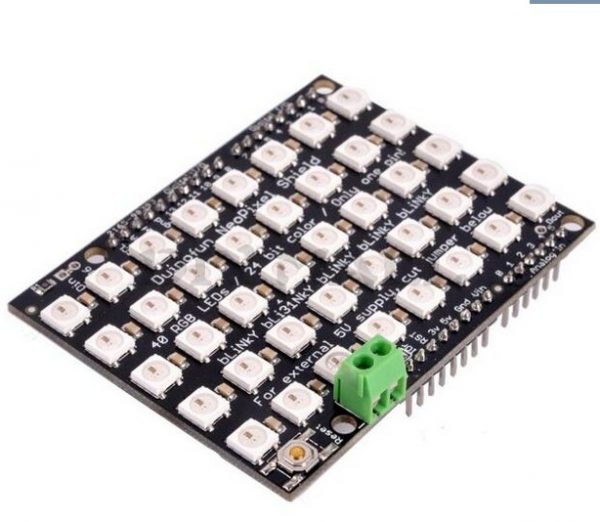

 WS2812B 5050 RGB LED 內置全彩驅動彩燈擴展板

40 位 WS2812B 5050 RGB LED

數據協議採用單線歸零碼的通訊方式,像素點在上電複位以後,DIN端接受從控制器傳輸過來的數據,首先送過來的24bit數據被第一個像素點提取後,送到像素點內部的數據鎖存器,剩餘的數據經過內部整形處理電路整形放大後通過DO端口開始轉發輸出給下一個級聯的像素點,每經過一個像素點的傳輸,信號減少24bit。像素點採用自動整形轉發技術,使得該像素點的級聯個數不受信號傳送的限制,僅僅受限信號傳輸速度要求。
LED具有低電壓驅動,環保節能,亮度高,散射角度大,一致性好,超低功率,超長壽命等優點。將控制電路集成於LED上面,電路變得更加簡單,體積小,安裝更加簡便。
    • 智能反接保護,電源反接不會損壞IC。
    • IC控制電路與LED點光源公用一個電源。
    • 控制電路與RGB芯片集成在一個5050封裝的元器件中,構成一個完整的外控像素點。
    • 內置信號整形電路,任何一個像素點收到信號後經過波形整形再輸出,保證線路波形畸變不會累加。
    • 內置上電複位和掉電複位電路。
    • 每個像素點的三基色顏色可實現256級亮度顯示,完成16777216種顏色的全真色彩顯示,掃描頻率不低於400Hz/s。
    • 串行級聯接口,能通過一根信號線完成數據的接收與解碼。
    • 任意兩點傳傳輸距離在不超過5米時無需增加任何電路。
    • 當刷新速率30幀/秒時,級聯數不小於1024點。
    • 數據發送速度可達800Kbps。
    • 光的顏色高度一致,性價比高。

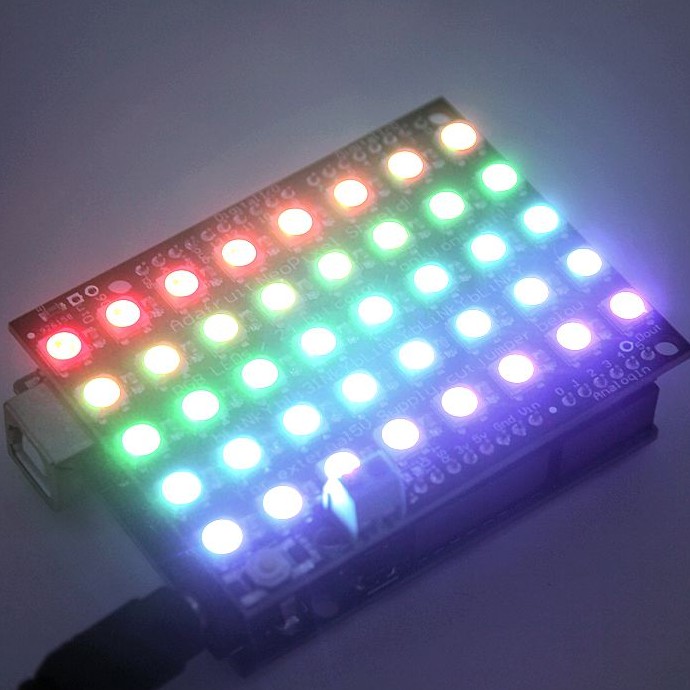

    • 跟 Arduino UNO R3配套演示效果圖:
