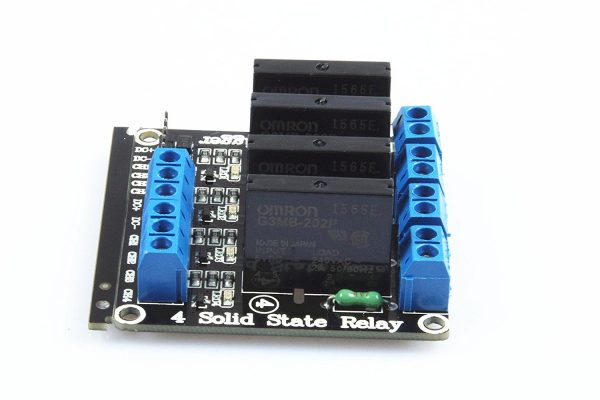

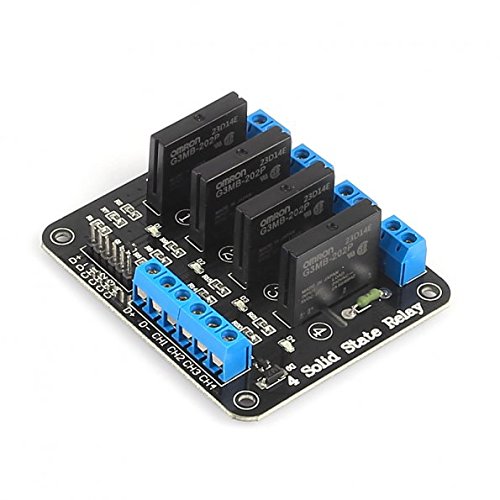

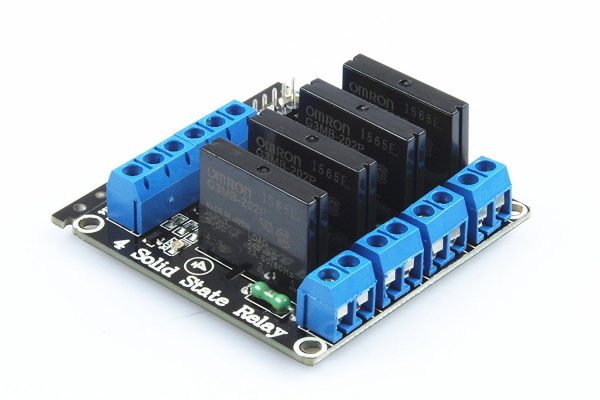

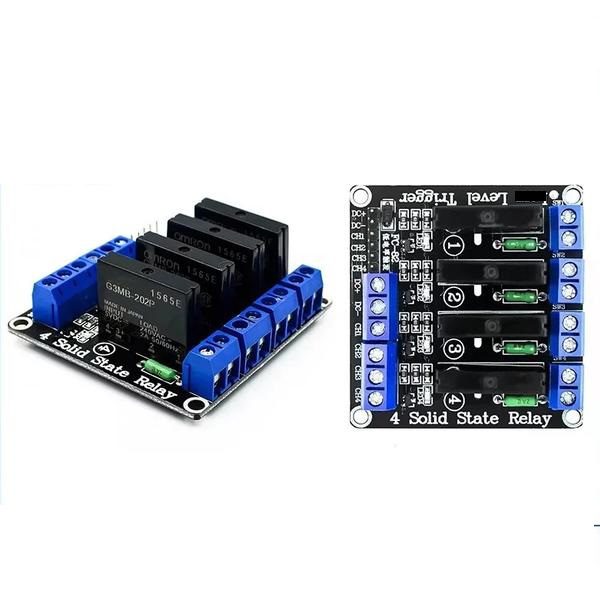

4路 5V 高低電平固態繼電器模組 帶保險絲 SSR 固態繼電器

商品說明

4路 5V 高低電平固態繼電器模組 帶保險絲 固態繼電器

1. 5V固態繼電器 240V 2A，輸出帶電阻式保險絲 75 to 264VAC (50/60Hz)
2. 尺寸：57*55*25(長*寬*高）淨重：40g
3. 輸入電源：5V DC  (160MA)
4. 輸入控制信號電壓： 0-2.5V狀態低電平繼電器OFF, 3.3-5V狀態高電平繼電器ON

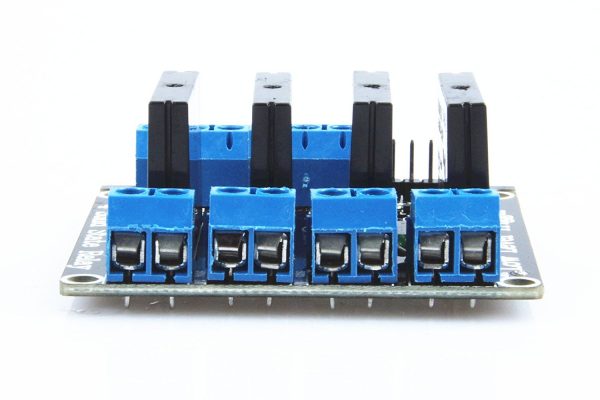

5. 有2.54CM排針和藍色KF301端子接控制線更方便。

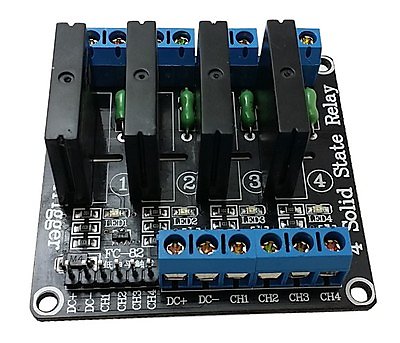

模組接口說明

輸入部分：
DC+:接電源正極（按繼電器電壓供電）
DC-:接電源負極
CH1: 1繼電器模塊信號觸發端（高電平觸發有效）
CH2: 2 路繼電器模塊信號觸發端（高電平觸發有效）
CH3: 3 繼電器模塊信號觸發端（高電平觸發有效）
CH4: 4 路繼電器模塊信號觸發端（高電平觸發有效）

高電平與低電平含義：
高電平觸髮指的是信號觸發端（IN）與電源負極之間有一個正向電壓，通常是用電源的正極與觸發端連接的一種觸發方式，當觸發端有正極電壓或達到觸發的電壓時，繼電器則吸合。
低電平觸髮指的是信號觸發端與電源負極之間的電壓為OV時，或者說觸發端的電壓比電源正極的電壓更低，低到可以觸發的電壓時，使繼電器吸合，通常是將電源的負極與觸發端連接的一種觸發方式，使繼電器則吸合。
電氣參數：
電壓版本靜態電流工作電流觸發電壓觸發電流
1 路5V 0mA 13.8mA 3.3-5V 2mA 2 路5V 0mA 26.8mA 3.3-5V2mA 3 路5V 0mA 37mA 3.3-5V 2mA 4 路5V 0mA 48mA 3.3-5V2mA
