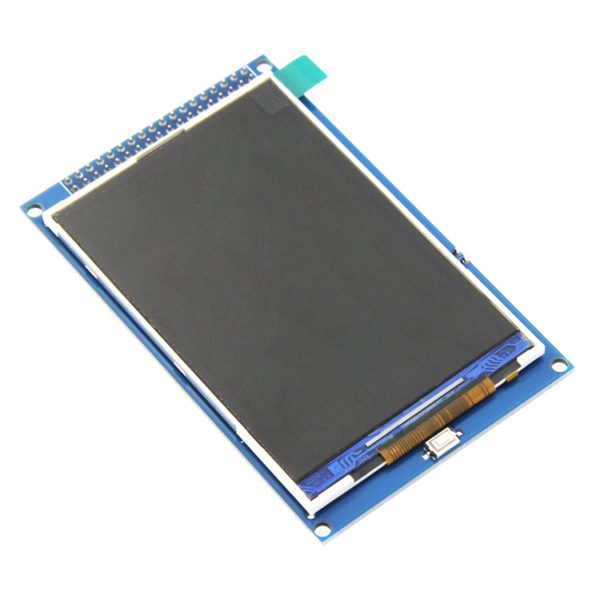

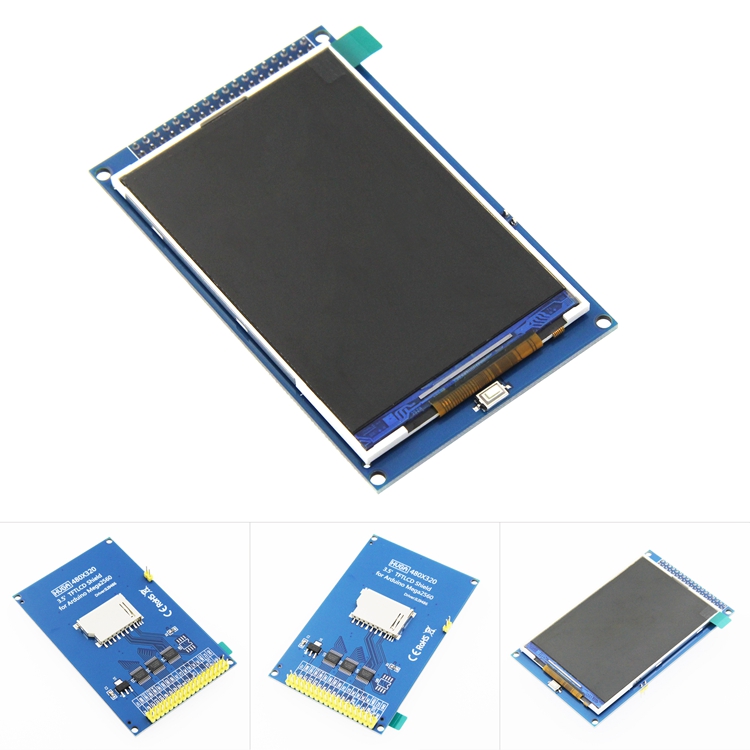

3.5 吋 TFT LCD 彩色顯示擴充板 Arduino Mega2560 專用 (ILI9486 / 480×320 / 16位元並行)

NT$600 未稅

專為 Arduino Mega2560 設計的 3.5 吋 TFT LCD 擴充板 (Shield)。搭載 ILI9486 驅動晶片，採用 16 位元並行匯流排，刷新速度快，提供 480×320 高清解析度與 65K 豐富色彩。板載 5V/3.3V 電平轉換 IC，無需額外接線即可直插 Mega2560 使用。內建 SD 卡插槽，方便進行資料存儲與圖形化介面開發。

已售完

貨號： 2510271550(A6-20) 分類： 標籤： , ,
  • 詳細資訊

商品說明

產品特點：

  • 3.5吋彩屏，支援65K色顯示，色彩豐富
  • 320×480高清分辨率，顯示清晰
  • 16位元並行匯流排，傳輸速度快
  • 板載5V/3.3V電平轉換IC，相容於5V/3.3V工作電壓
  • 支援Arduino Mega2560直插使用
  • 提供Arduino庫，包含豐富的範例程序

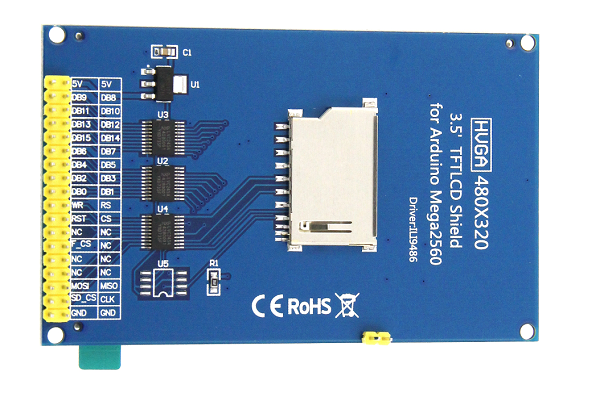

  • 配備SD卡插槽，方便擴充實驗
  • 軍工級製程標準，長期穩定工作

規格參數：

  • 顯示顏色：RGB 65K 色
  • SKU：MAR3513
  • 螢幕尺寸：3.5 英寸
  • 類型：TFT
  • 驅動 IC：ILI9486
  • 解析度：480*320（像素）
  • 亮度：390Cd/m²
  • 模組介面：16 位元並行介面
  • 顯示區域：48.96 x 73.44 (mm)
  • 模組 PCB 尺寸：60.30 x 96.60 (mm)
  • 背光：6 顆高亮白光 LED
  • 工作溫度：-20℃~60℃
  • 儲存溫度 ：-30℃~70℃
  • 工作電壓：5V/3.3V
  • 耗電量：0.57W



文件資料

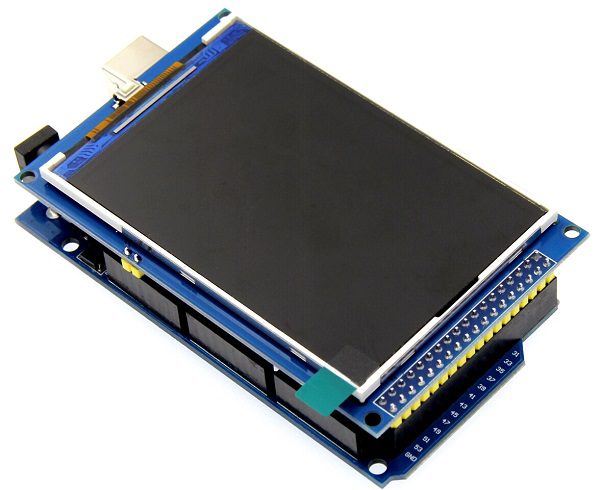

安裝示意圖(出貨不含開發板)：
