3串18650鋰電池保護板 防過充過放峰值 10A過流保護
NT$76 NT$40 未稅
3串 18650 鋰電池保護板: 主IC採用原裝”精工”進口元件。具有過充,過放,過流,短路等保護功能,用於各種容量各種形狀3.7V鋰電芯。採用日本精工保護IC,VISHAY、AOS、IR等高質量MOSFET,FR-4低溫度係數板材,設計精良,測試全面。體積小巧,適合於許多要求高集成度、低成本的場合,可以滿足多方面的性能要求,保證電池組的絕對安全可靠。
注意!! 本保護板不能用於鐵離聚合物電池,手電鑽電池組,電魚機電池組,電動自行車電池組,2塊再串聯24V使用,775(4A)以上電機,1W魚眼LED燈,用於上述組合購買的客戶敬請留意!
功率範圍內適用於以下產品: 吸塵器 按摩器電池組、LED燈備用電源、12V電子產品、太陽能路燈電池組、監控備用電源、及其它產品。
尚有庫存
- 商品說明
商品說明
3串18650鋰電池保護板 防過充過放峰值 產品介紹
注意!! 本保護板不能用於鐵離聚合物電池,手電鑽電池組,電魚機電池組,電動自行車電池組,2塊再串聯24V使用,775(4A)以上電機,1W魚眼LED燈,用於上述組合購買的客戶敬請留意!
功率範圍內適用於以下產品: 吸塵器 按摩器電池組、LED燈備用電源、12V電子產品、太陽能路燈電池組、監控備用電源、及其它產品。
產品特點
- 3串(為3個18650電池或聚合物鋰電池串聯組合)
- 11.1V(18650或3.7V鋰電池的額定電壓)
- 12.6V(鋰電池充滿電後電壓)
- 放電10A(指的是最大放電限流)
- 鋰電池保護板
- 自帶:過充、過放、過流、短路保護
- 18650鋰電池組必備!
3串 18650 鋰電池保護板: 主IC採用原裝”精工”進口元件。具有過充,過放,過流,短路等保護功能,用於各種容量各種形狀3.7V鋰電芯。採用日本精工保護IC,VISHAY、AOS、IR等高質量MOSFET,FR-4低溫度係數板材,設計精良,測試全面。體積小巧,適合於許多要求高集成度、低成本的場合,可以滿足多方面的性能要求,保證電池組的絕對安全可靠。
3串 18650 鋰電池保護板注意事項

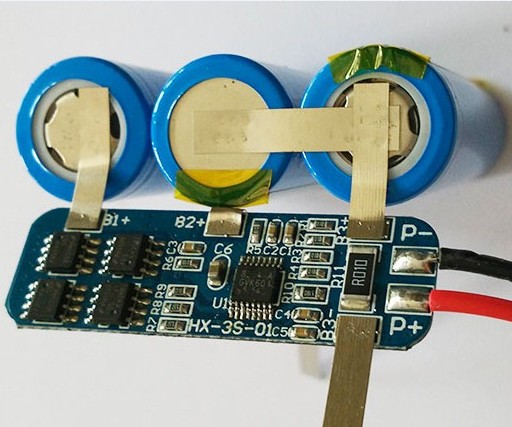

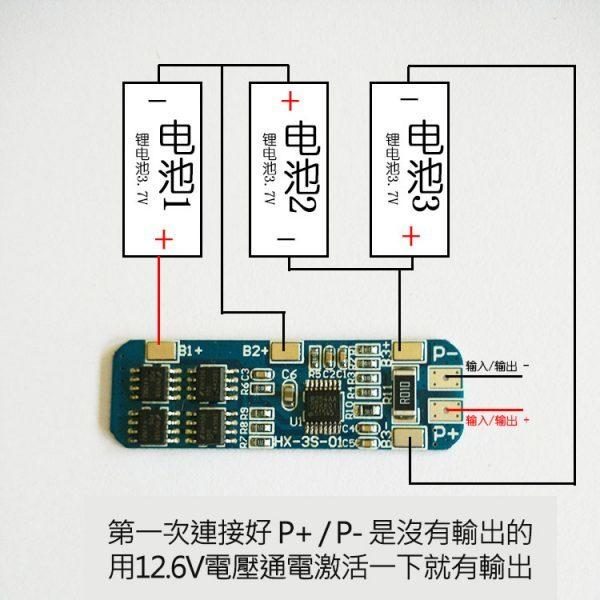

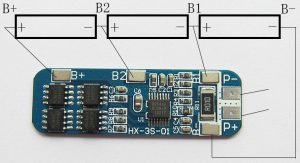

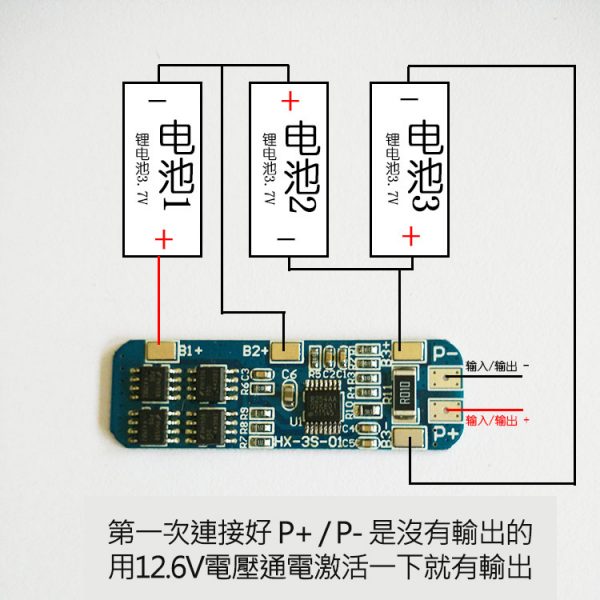

- 注意事項1:嚴格按圖接線0V(B-)、3.7V(B1)、7.4V(B2)、11.1V(B+),不要故意短路!
- 注意事項2:接好線後需要先充電(12v),才會有輸出。
- 注意事項3:串聯3組電池時,請保證每組電池的電壓一樣,如果不一樣,請單獨充滿每組電池再串聯使用。放電測試時,電壓下降快的那組電池是不良電池。
切記:反過組裝時要貼好絕緣貼紙
說明一下:不要把好電池和差電池混在一起使用! 3組電池的容量/內阻越接近越好! (2個好電池+1個差電池的使用效果=3個差電池的使用效果)。
該鋰電池保護板的屬性:

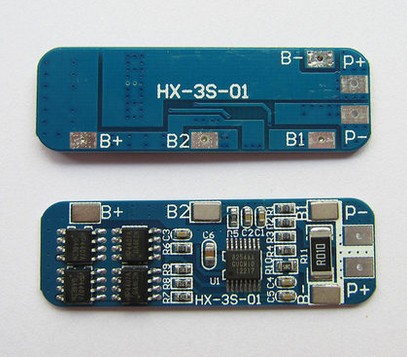

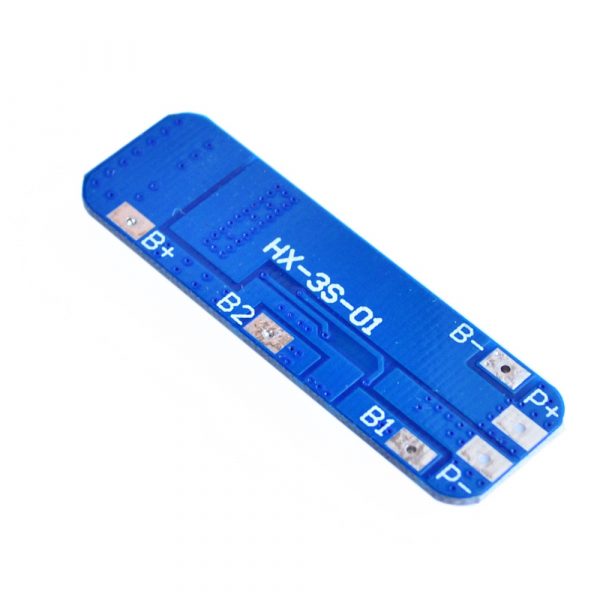

- 型號:HX-3S-01
- 過充電壓範圍:4.25-4.35v±0.05v
- 尺寸: 50*16*1.0mm
- 過放電壓範圍: 2.3-3.0v±0.05v
- 上限工作電流:6-8A
- 工作溫度:-40—+50℃
- 上限瞬間電流:9-10A
- 存儲條件:-40– +80℃
- 靜態電流:小於30uA
- 有效壽命:大於30000小時
- 內阻:小於100mΩ
- 短路保護:可保護,延遲自恢復。充電電壓:12.6V-13V
