2.8吋 TFT LCD 觸控液晶螢幕 240*320 SPI ILI9341 顯示只需 4 IO。

  • 2.8寸彩屏，支持16BIT RGB 65K色顯示，顯示色彩豐富
  • 240X320解析度
  • 採用SPI串列匯流排，只需幾個IO即可點亮顯示
  • 帶SD卡槽方便擴展實驗
  • 提供豐富的示例程式
  • 軍工級工藝標準,長期穩定工作
  • 提供底層驅動技術支援

尚有庫存

貨號： 1904191039(A8-20) 分類： , 標籤： , ,
  • 商品說明

商品說明

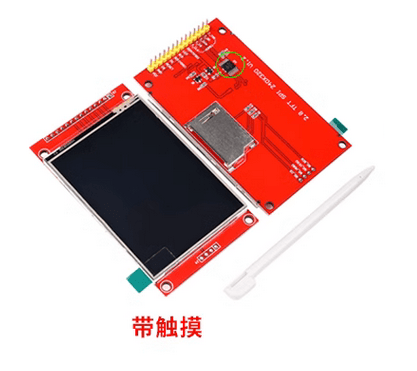

2.8吋 TFT LCD 觸控液晶螢幕 產品介紹

2.8吋 TFT LCD 觸控液晶螢幕 240*320 SPI ILI9341

  • 2.8寸彩屏，支持16BIT RGB 65K色顯示，顯示色彩豐富
  • 240X320解析度
  • 採用SPI串列匯流排，只需幾個IO即可點亮顯示
  • 帶SD卡槽方便擴展實驗
  • 提供豐富的示例程式
  • 軍工級工藝標準,長期穩定工作
  • 提供底層驅動技術支援
名稱 參數
顯示顏色 RGB 65K彩色
SKU 帶觸摸:MSP2807
尺寸 2.8(inch)
類型 TFT
驅動晶片 ILI9341
解析度 320*240 (Pixel)
模組介面 4-wire SPI interface
有效顯示區域(AA區) 43.2×57.6(mm)
模組PCB底板尺寸 50.0×86.0(mm)
工作溫度 -20℃~70℃
存儲溫度 -40℃~70℃
VCC電源電壓 3.3V~5V
邏輯IO口電壓 3.3V(TTL)
功耗 約為90mA
產品重量 25(g)

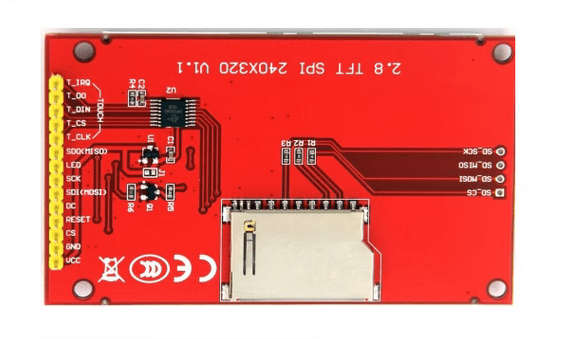

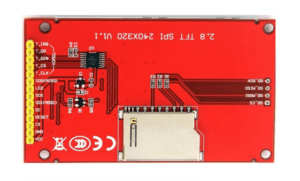

介面定義



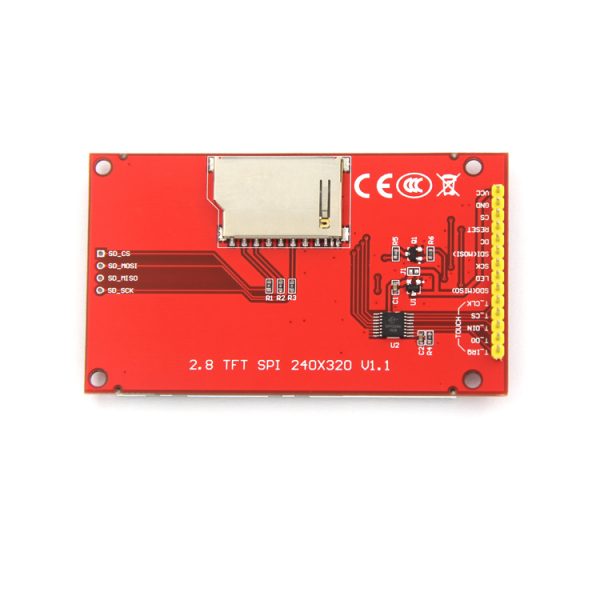

2.8吋 TFT LCD 觸控液晶螢幕 介面

序號 引腳標號 說明
1 VCC 5V/3.3V電源輸入
2 GND 接地
3 CS 液晶屏片選信號，低電平使能
4 RESET 液晶屏重定信號，低電平重定
5 DC/RS 液晶屏寄存器/資料選擇信號，低電平：寄存器，高電平：數據
6 SDI(MOSI) SPI匯流排寫資料信號
7 SCK SPI匯流排時鐘信號
8 LED 背光控制，高電平點亮，如無需控制則接3.3V常亮
9 SDO(MISO) SPI匯流排讀數據信號，如無需讀取功能則可不接
(以下為觸摸屏信號線接線，如無需觸摸或者模組本身不帶觸摸功能，可不連接)
10 T_CLK 觸摸SPI匯流排時鐘信號
11 T_CS 觸摸屏片選信號，低電平使能
12 T_DIN 觸摸SPI匯流排輸入
13 T_DO 觸摸SPI匯流排輸出
14 T_IRQ 觸摸屏中斷信號，檢測到觸摸時為低電平
