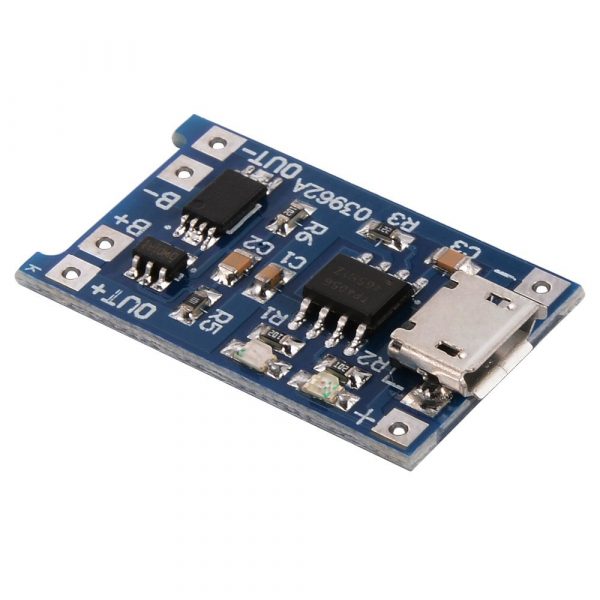

18650鋰電池充電板 1A 鋰電池充電與保護一體板 充電+保護 二合一

-7%

18650鋰電池充電板 1A 鋰電池充電與保護一體板 充電+保護 二合一

NT$67 NT$62 未稅

18650鋰電池充電板 1A 鋰電池充電與保護一體板 充電+保護 二合一

  • 輸入端帶有MINI USB母座,可以直接用手機充電器來做輸入給鋰電池充電,
  • 並且依然保留有輸入電壓接線焊點,可以非常方便的DIY
  • 輸入電壓:5V
  • 充電截止電壓:4.2V ±1%
    最大充電電流:1000mA
  • 電池過放保護電壓:2.5V
  • 電池過流保護電流:3A
  • 板子尺寸:2.6*1.7CM
  • 可用於電壓為3.6 3.7V等18650、聚合物等鋰電池的充放電保護,單個或者多個並聯同樣可以用。
貨號: 7263456343(A3-9) 分類: 標籤: , ,

尚有庫存

  • 商品說明
  • 評論 (0)

商品說明

18650鋰電池充電板 1A 鋰電池充電與保護一體板 充電+保護 二合一

  • 輸入端帶有MINI USB母座,可以直接用手機充電器來做輸入給鋰電池充電,
  • 並且依然保留有輸入電壓接線焊點,可以非常方便的DIY
  • 輸入電壓:5V
  • 充電截止電壓:4.2V ±1%
    最大充電電流:1000mA
  • 電池過放保護電壓:2.5V
  • 電池過流保護電流:3A
  • 板子尺寸:2.6*1.7CM
  • 可用於電壓為3.6 3.7V等18650、聚合物等鋰電池的充放電保護,單個或者多個並聯同樣可以用。



  • TP4056-5注意:第一次接入電池時,可能OUT+和OUT-之間無電壓輸出,這時接入5V電壓充一下電就可以啟動保護電路了,電池從B+ B-上短開再接上的話也需要充一下電以啟動保護電路。當使用手機充電器來做輸入時注意充電器必須要能輸出1A或以上的,不然可能會不能正常充電

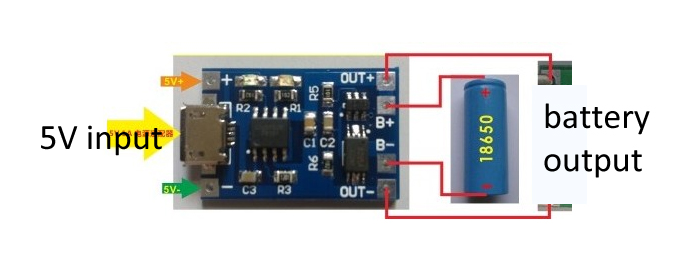

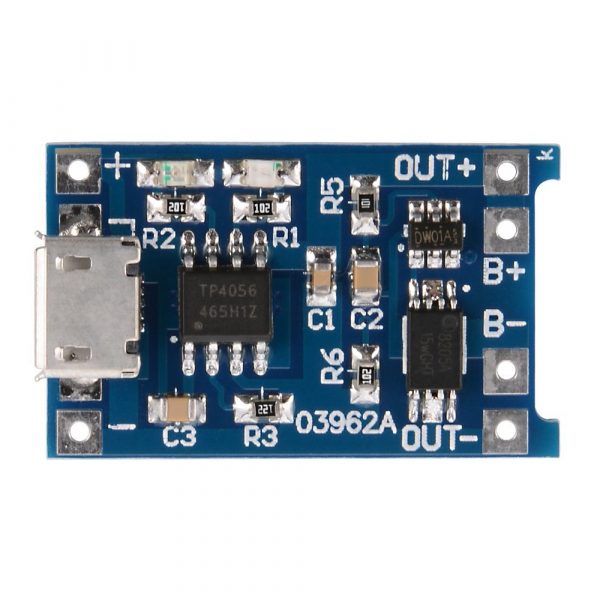

  • MINI USB母座及其旁邊的+ – 焊盤為電源輸入端,接入5V電壓。B+ 接鋰電池的正極,B-接鋰電池的負極。OUT+和OUT-接負載,比如接移動升壓板正負極或者是其他負載。
  • 接好電池到B+ B-,插入手機充電器到USB母座,紅燈亮為正在充電,綠燈亮為充滿。

模組應用範圍: 本模組用於單節鋰電或者多節並聯鋰電充電,充電埠可以從USB取電。

使用說明/注意事項

  1. 測試電流的電流錶只能串接在充電板的5V輸入端。
  2. 充電電流最好是電池容量的0.37C,就是容量的0.37倍,比如1000mAH的電池充電電流400這樣就夠了。過大充電速度快效果就差,沖完了電池電壓掉的就多!
  3. 充電連接導線不能過細過長。這樣連接電阻大。太細的話沖完了電池電壓掉的就多。
  4. 與電池連接最好接觸良好。不然沖完了電池電壓掉的就多。
  5. 如果5V的輸入電壓偏高,比如5.2甚至5.5,會造成充電電流不足1000mA,這是正常的。電壓高了晶片發熱會自動減小充電電流,不至晶片燒毀。晶片在工作中60度左右發熱是正常的。畢竟充電電流大。
  6. 輸入反接對晶片沒有影響,但是輸出(電池端)反接會燒壞晶片,請買家注意。
