12V3A 充18650鋰電池 太陽能控制器
- 商品說明
商品說明
鋰電池太陽能控制器 12V 3A 充18650鋰電池三串太陽能控制器
鋰電池太陽能控制器 可搭配 18v 太陽能板,替18650鋰電池充電,具光控與時控功能。是搭建戶外感測器站最佳電源解決方案。
一般市售的太陽能控制器都無法直接銜接 18650 電池充電,由於電壓與電池特性都無法直接用於 18650 鋰電池方案,18650鋰離子電池具有容量大、壽命長、安全性能高等特點,又因為體積小,重量輕,使用方便,深受消費者的青睞。隨著人們對18650電池技術研究的不斷加深,使得電池的一致性、安全性都達到了非常高的水準。作為最早的鋰離子電池,18650電池也是目前世界上最成熟、最穩定的電池組合,至今仍然佔據領先位置。中國每年生產18650電池約幾十億節,遠遠超出其他材料的電池。
- 內建MCU控制,待機超低功耗
- 充電原理採用三段式充電算法,每週對蓄電池進行一次均衡充電,有效的防止蓄電池不均衡和硫化現象,提升蓄電池使用壽命
- 功率MOSFET作為電子開關,無任何機械開關,無任何保護動作延遲
- 充放電綠紅LED燈指示、放電光控+定時、純光控、常開模式手動可調
鋰電池太陽能控制器的安裝及使用

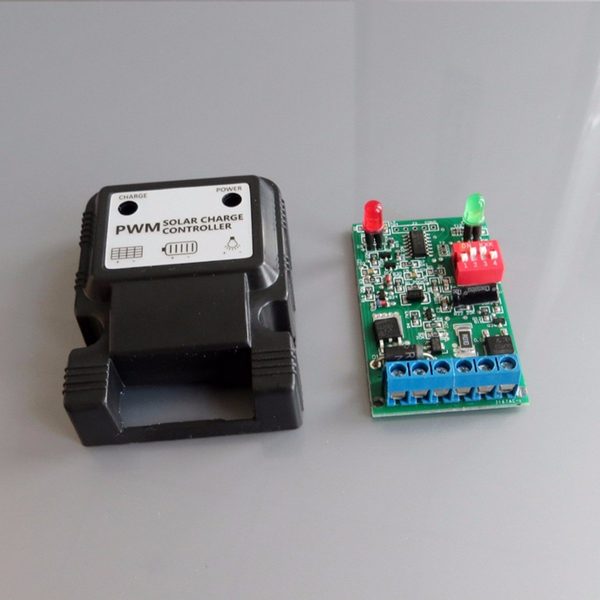

在設備接線操作之前,首先確定係統放電模式(即控制器輸出模式),設備出廠默認設置為常開模式,如果需要設置為純光控模式或光控加定時模式,需要拆開設備外殼,通過設置撥碼開關, 改變控制器的放電模式。
撥碼開關1、2、3、4鍵分別代表8、4、2、1數值。當鍵為“ON”為1,鍵為“OFF”為0,常開、純光控、光控加定時模式對應鍵狀態如下表:
模 式 | 1234
鍵值 |
模 式 | 1234
鍵值 |
模 式 | 1234
鍵值 |
模 式 | 1234
鍵值 |
常開模式 | 0000 | 光控4H | 0100 | 光控8H | 1000 | 光控12H | 1100 |
光控1H | 0001 | 光控5H | 0101 | 光控9H | 1001 | 光控13H | 1101 |
光控2H | 0010 | 光控6H | 0110 | 光控10H | 1010 | 光控14H | 1110 |
光控3H | 0011 | 光控7H | 0111 | 光控11H | 1011 | 純光控 | 1111 |
例如:設置光控加定時模式,定時為7小時,查表可得1、2、3、4鍵值為”0111“,即1鍵撥到”OFF”狀態,其它2、3、4鍵撥到“ON”狀態。

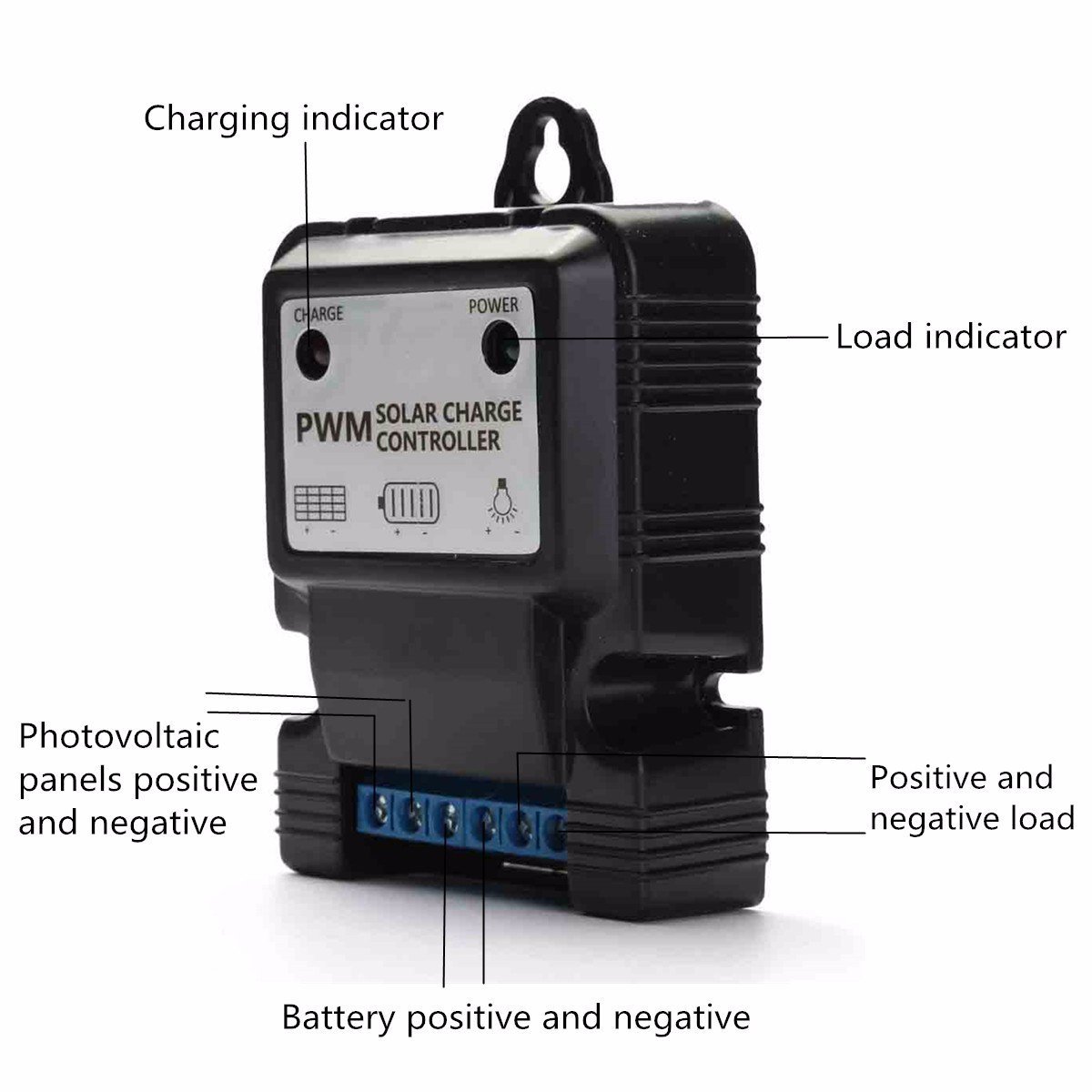

1、導線的準備:根據發電系統可能最大工作電流以及控制器能安裝線號綜合考慮導線的線徑;再確定導線長度,確定安裝位置後,盡可能減少導線長度,以減少電量損耗。
2、控制器先接蓄電池組,注意正負極性,不能反接。如果接反,控制器指示燈沒有任何指示,不會損壞控制器,如果連接正確,綠色POWER指示燈亮。
3、控制器再接太陽能電池板,注意正負極性,不能反接,如果有陽光,10S後紅色CHARGE指示燈亮。否則檢查電池板是否充足陽光照射,連接是否正確。
4、控制器最後連接負載,將LED光源或直流負載連接到控制器輸出端正負極,注意正負極性,不能反接,以免燒壞負載。
5、系統安裝完畢需仔細檢查線頭是否連接牢固可靠,並定期檢查系統各方面配件是否正常,發現問題及時維護和維修。
LED燈顯示說明
LED | 狀 態 | 功 能 |
CHARGE | 紅燈關閉 | 未接電池板或黑夜狀態下 |
紅燈常亮 | 蓄電池充電狀態 | |
BATTERY | 紅燈閃 | 電量不足 |
紅燈常亮 | 電量低 | |
綠燈常亮 | 電量正常 | |
POWER | 綠燈關閉 | 輸出保護或光控狀態下關斷輸出 |
綠燈常亮 | 輸出正常 |

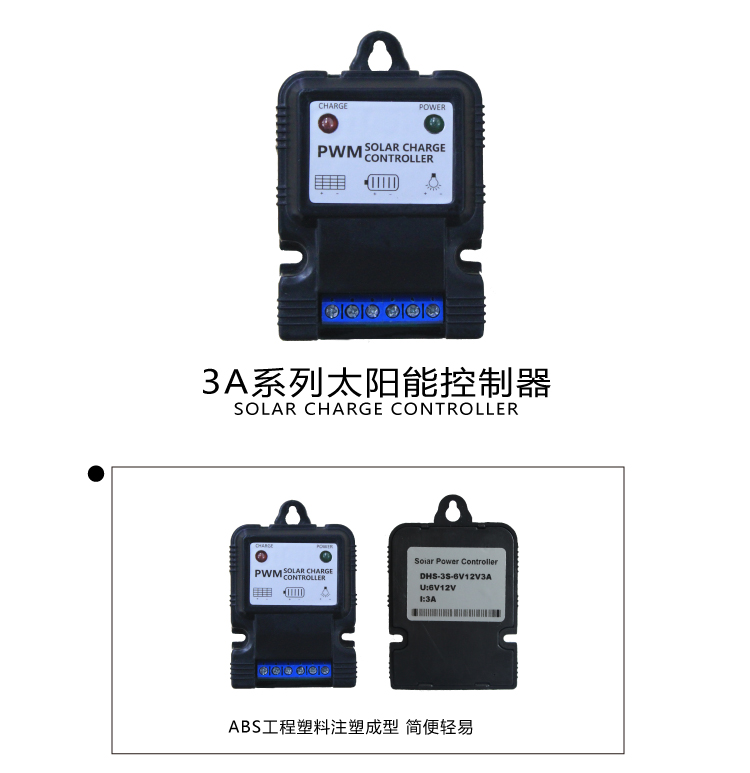

11.1V 3A PWM Charge Solar Panel Li-ion Battery Charger Controller MCU Regulator
- Features : The use of micro-processing chip and high-end MCU, intelligent control. PIC microcontroller, the strongest anti-interference.
- Overcharge protection, over-discharge protection, electronic short circuit protection, overload protection, reverse battery protection, reverse polarity protection and other solar panels. Having a discharge rate correction control, battery management science.
Features :
The use of micro-processing chip and high-end MCU, intelligent control. PIC microcontroller, the strongest anti-interference.
Overcharge protection, over-discharge protection, electronic short circuit protection, overload protection, reverse battery protection, reverse polarity protection and other solar panels.
Having a discharge rate correction control, battery management science.
Parameter Settings with power-down save function, the charging circuit dual MOSFET tandem control loop, so that adjustment is more convenient, more stable system, a substantial increase in the charging efficiency, greatly increase the power of time.
Intuitive LED indicates the current state of the battery, three operating modes selectable: normally open mode, pure light control mode and the light control plus timer mode.
Wiring sequence :
The controller first, then the battery, followed by solar panels, and finally take the load. Note that the positive and negative, do not reverse.
If the connection is correct, the LED will light.
Before installed, system need to be checked carefully. Identify problems, timely maintenance and repair.
Warnings for usage :
Battery saved enough energy to keep the battery will not short-circuit, in any case, we strongly recommend connecting the battery fuse.
Avoid short-circuiting wires and terminals.
Specification :
Material: Plastic
Color: Black
Size: Approx. 6.5x5x2cm/2.55″x1.96″x0.78″
Working Voltage: 11.1V
Rated Charge Current: 3A
Rated Load Current: 3A
Maximum access: 36W
Input voltage: ≤30V
Protection class: IP30
Weight: 41g
Package includeds :
1 x 11.1V 3A Solar Controller

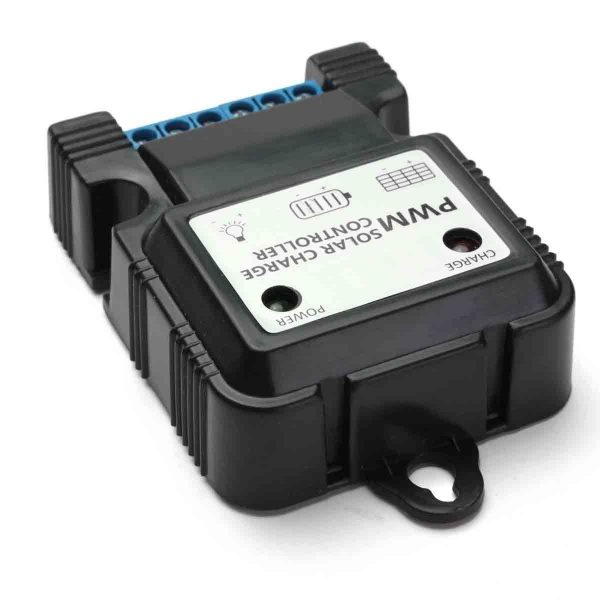

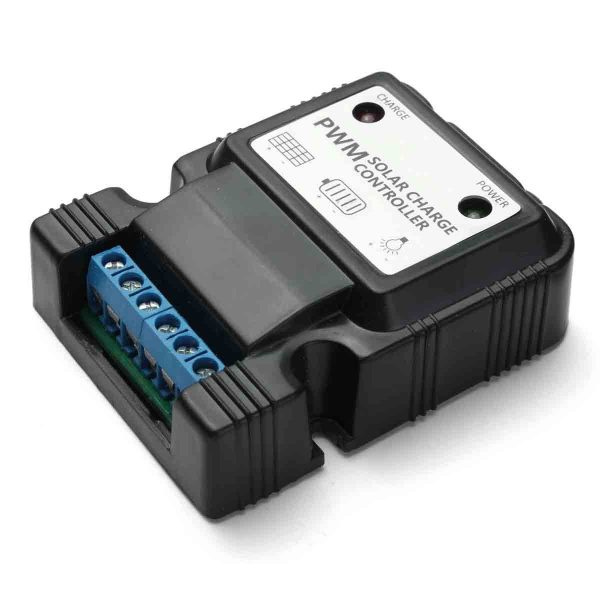

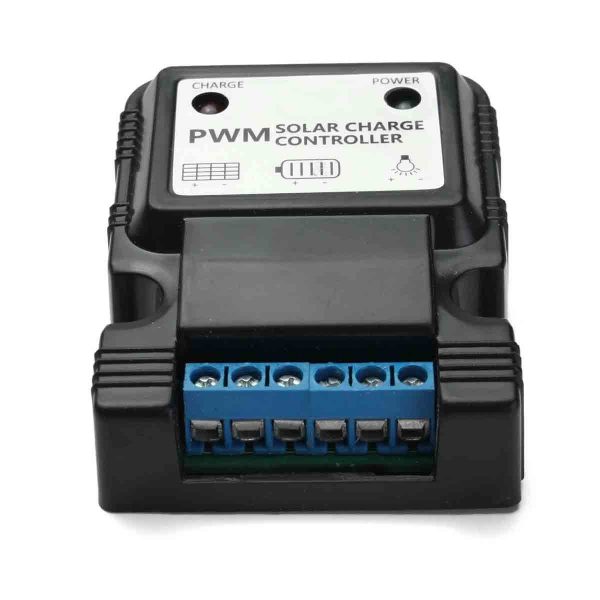

Details pictures :
