DFRobot原廠 1.51吋OLED 顯示模組(帶轉接板)

商品說明

DFRobot原廠 1.51吋OLED 顯示模組(帶轉接板)

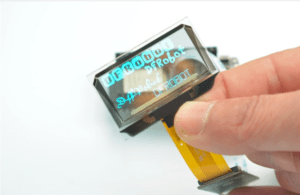

Fermion: 1.51”OLED Transparent Display with Converter (Breakout)是一款帶轉換器的 1.51 英寸 SSD1309 透明單色 OLED 顯示屏（淺藍色）。它提供128×64的分辨率（完全透明區域為128×56。

引腳附近有一小部分不透明但仍可以顯示內容），全視圖和藍色顯示。

為方便起見，小型轉換器帶有兩個可用的連接：GDI 和 SPI。並且有各種顯示代碼示例，可以滿足大多數用戶的基本要求。

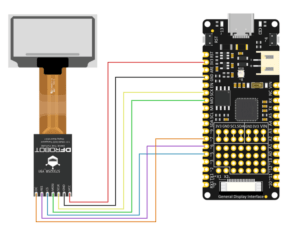

連接圖



特徵

• 透明OLED顯示屏
• 全視圖顯示
• 高分辨率
• 藍色顯示



應用

• 智能家居轉型
• DIY桌面展示
• 展台互動展示
• 3D顯示



規格

• 工作電壓：3.3V
• 視角：全視角
• 驅動芯片：SSD1309
• 轉換器接口：SPI 和 GDI
• 適配器尺寸：18 x 28 毫米/0.71 x 1.10 英寸
• 顯示區域：35.05 x 15.32 (mm)/1.40 x 0.60inch
• 顯示顏色：藍色
• 像素間距：0.274 x 0.274mm
• 屏幕尺寸：42x27mm/1.65 x 1.07inch
• 工作溫度：-40~70℃

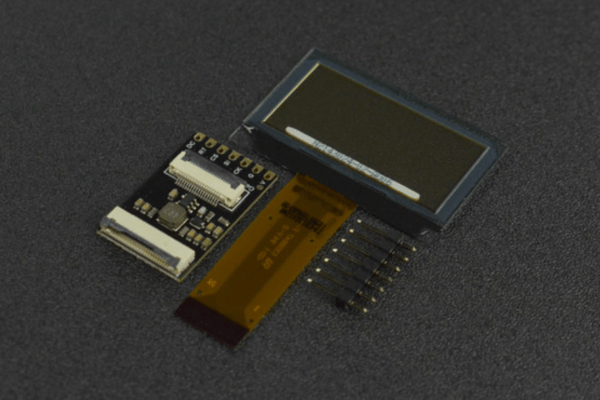

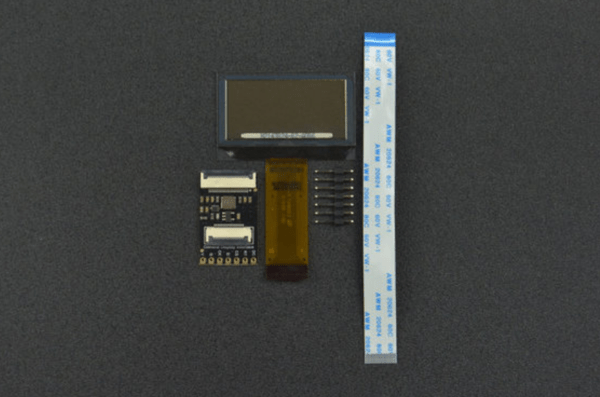

出貨清單

• 1.51″ OLED透明顯示屏 x1
• 1.51″ OLED透明顯示轉換器 x1
• 2.54黑色單排7Pin連接器x1
• FPC0.5-18PIN反方向排線x1



Documents

• 產品維基
• 原理圖
• 2D.rar
• 3D.rar
• 數據表
