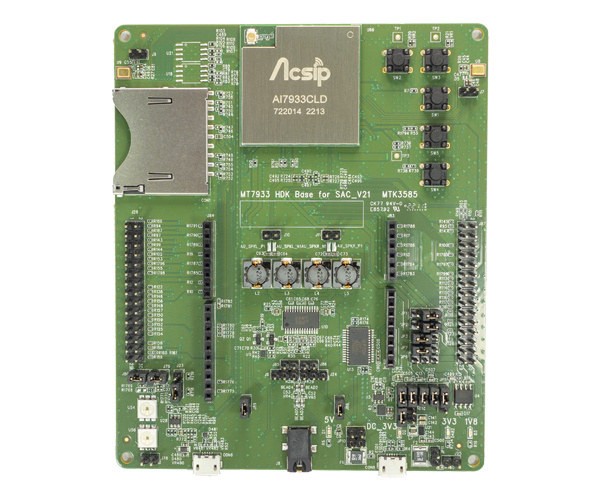

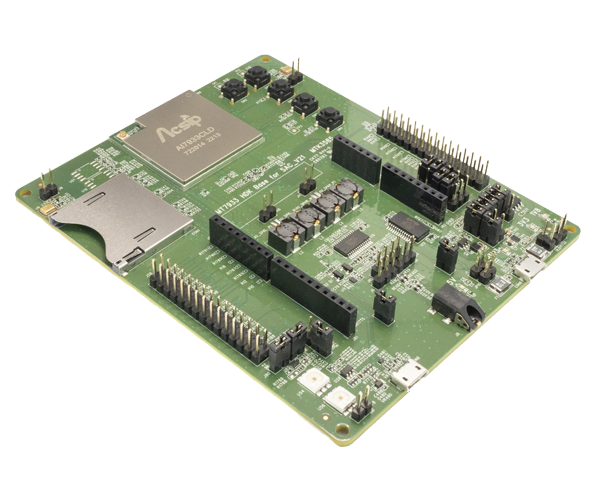

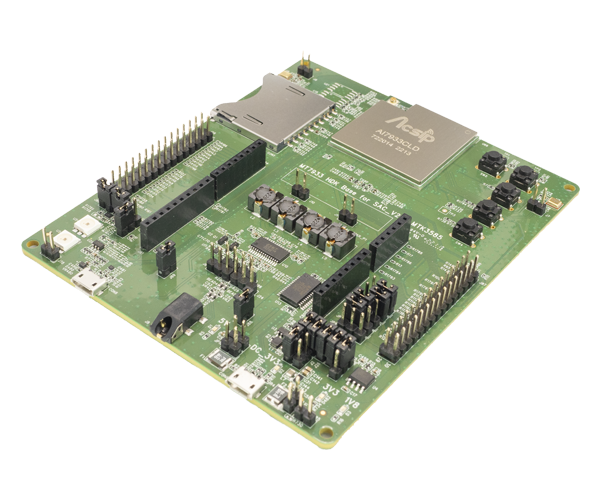

聯發科 Genio 130A / MTK MT7933 開發板 WiFi 6 + BT5.2

AI7933CLD 為高度整合的 IoT 模組，包含 Cortex-M33 應用處理器、Wi-Fi 6 雙頻段 802.11 1T1R a/b/g/n/ax 和藍牙 5.0 以及 Cadence ® Tensilica® HiFi4 DSP 處理器和電源管理單元 ( PMU ) 等特色。功能豐富以及高標準的 Wi-Fi 及藍牙無線連接，提供遠距離、可靠且經濟的無線傳輸量。最佳化的RF架構和基頻演算法提供卓越性能和低功耗。AI7933CLD 從設計上就支援各個標準化領域，包含安全 ( Security ) 、服務品質 ( QoS ) 和國際法規規範，無論何時、任何情境下都為終端使用者提供最佳效能。AI7933CLD 基於 ARM® Cortex-M33 微控制器（ MCU ）支援浮點運算及多種傳輸 ( I/O ) 介面，包括 SPI、I2C、I2S、IR IN、UART、AUXADC、PWM 和 GPIO 等多種通用介面，符合不同的裝置設計需求。

貨號： EK-AI7933CLD KIT 分類：
  • 商品說明

商品說明

Genio 130A / MTK MT7933 開發板 產品介紹

AI7933CLD 為群登科技高度整合的IoT模組，基於Arm® Cortex-M33 處理器，具備

  • 搭載16MB SPI-NOR Flash
  • WiFi 6與雙頻 IEEE 802.11 a/b/g/n/ac/ax 2.4G/5G 連接子系統
  • 藍芽 5.2 連接子系統
  • Audio Cadence Tensilica HiFi4 DSP
  • 硬體加密引擎(AES/DES/3DES/SHA/ECC/TRNG)
  • 電源管理單元
  • 支援 USB 2.0 OTG
  • 豐富的周邊介面如: USB、SDIO、SPI master/slave、I2C、I2S、UART、AUXADC、PWM 以及 46組 GIPO

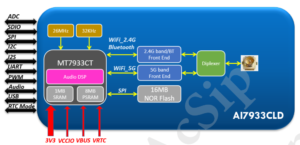

AI7933CLD模組框架圖

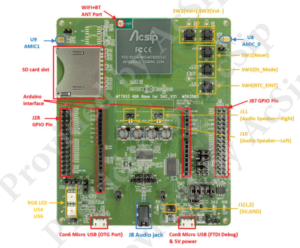

EK-AI7933CLD 開發板簡介

EK-AI7933CLD 開發板提供豐富的周邊與介面，簡介如下

  • Micro USB 介面: CON6(OTG port)、CON8(FTDI debug 含 5V 供電)
  • 功能按鈕(SW1 ~ SW5)，包含Vol+/Vol-、Reset、DL_Mode、RTC_EINT
  • Arduino 介面(J81 ~ J84)
  • 擴充介面(J28、J87)，包含電源、GPIO 、SPI、I2C 等…
  • AMIC(U8、U9)、音頻插孔(J8)
  • 左右聲道 Audio Speaker 接頭(J10、J11)，可支援 8ohm/2W 喇叭
  • SPIM 介面 RGB LED(U54、U56)
  • SD Card 插槽

EK-AI7933CLD 開發板快速使用指南

  1. 連接CON8 MicroUSB 到 PC，提供 5V 電源及 CM33 UART console

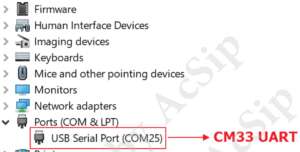

  2. PC端安裝 FTDI 驅動，確認裝置管理員有啟用 USB Serial Port(COM x)

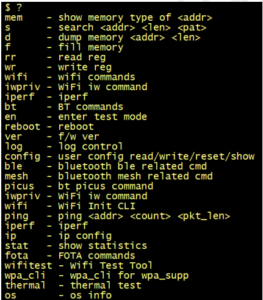

  4. 開啟 Console tool 連接 EK-AI7933CLD 開發板，透過 “?” 查找/使用CLI comand。或是透過 flashtool 燒錄 SDK 範例程式
