熱敏感測器模組 Arduino 感測器模組 熱敏電阻 4針

商品說明

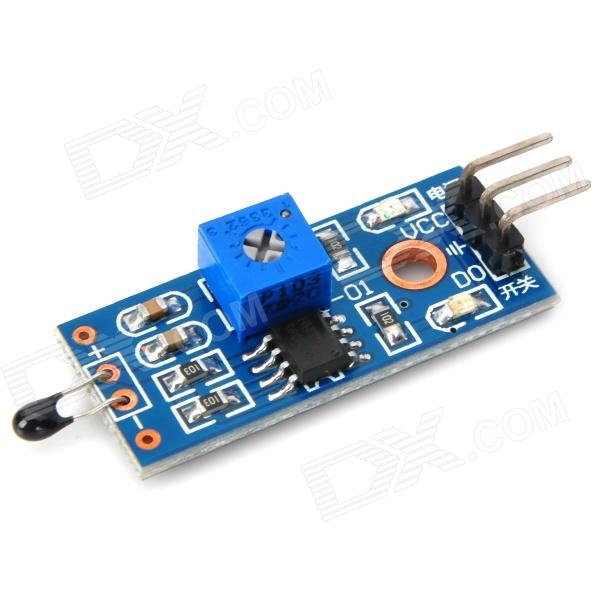

溫度感測器模組 產品介紹

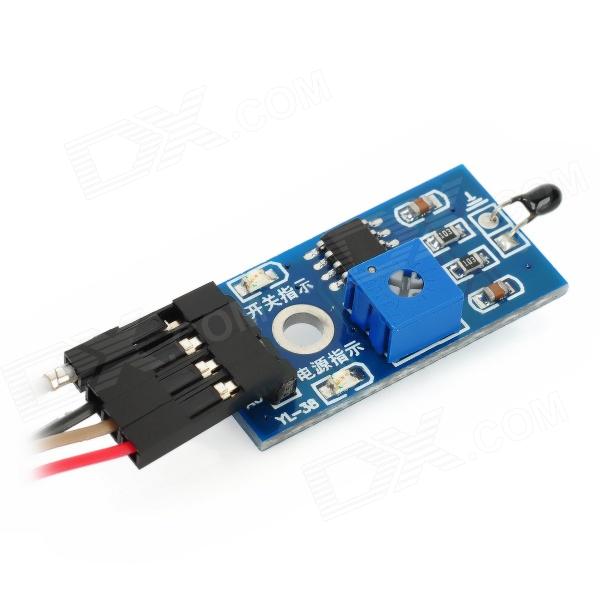

Arduino 熱敏 感測器模組 Heat-Sensitive Temperature Switch Sensor Module w/ Wire for Arduino


用途

溫度檢測，溫度控制感測器，環境溫度檢測


模組特色

• 採用NTC熱敏電阻感測器，靈敏度好
• 比較器輸出，信號乾淨，波形好，驅動能力強，超過15mA。
• 配電位器調節溫度檢測閥值
• 工作電壓3.3V-5V
• 輸出形式 ：DO數位開關量輸出（0和1）和AO類比量電壓輸出
• 設有固定螺栓孔，方便安裝
• 小板PCB尺寸：3.2cm x 1.4cm
• 使用寬電壓LM393比較器



模組介面說明（4線制）

1. VCC 外接3.3V-5V
2. GND 外接GND
3. DO 小板開關數位量輸出介面（0和1）
4. AO 小板類比量輸出介面



模組使用說明

1. 熱敏電阻模組對環境溫度很敏感，一般用來檢測周圍環境的溫度；
2. 通過對電位器的調節，可以改變溫度檢測的閥值（即控制溫度值），如需要控制環境溫度為50度時，模組則在相應環境溫度調到其綠燈亮，DO則輸出低電平，低於此設定溫度值時，輸出高電平，綠燈不亮；
3. DO輸出端可以與單片機直接相連，通過單片機來檢測高低電平，由此來檢測環境的溫度改變；
4. DO輸出端可以直接驅動本店繼電器模組，由此可以組成一個溫控開關，控制相關設備的工作溫度，也可以接風扇用來散熱等；
5. 本模組的溫度檢測範圍為20-80攝氏度；
6. 本模組也可以換成帶有線的溫度感測器，用於水溫，水箱等的控制
7. 小板模擬量輸出AO可以和本店AD模組相連，通過AD轉換，可以獲得環境溫度更精准的數值
