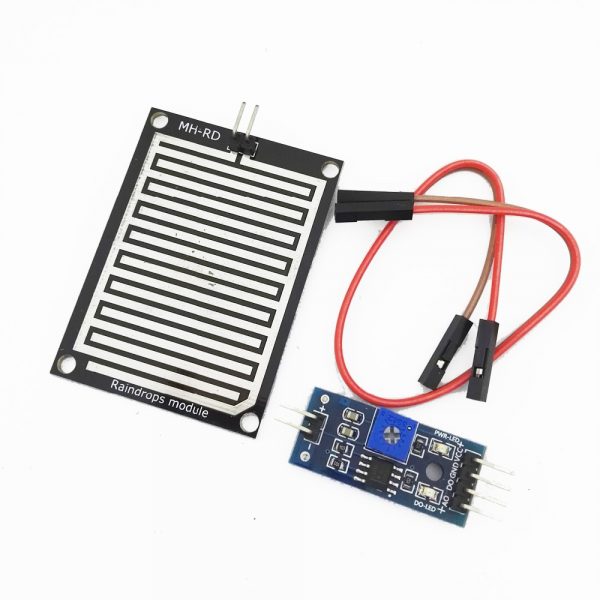

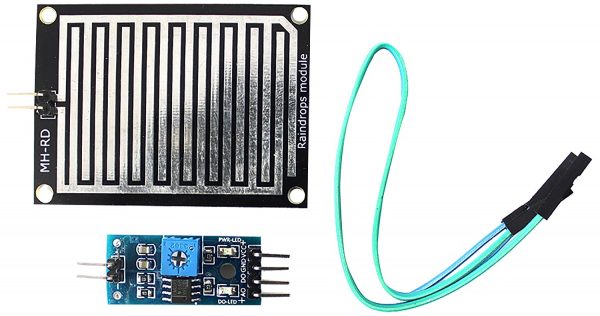

水滴雨水感測器 大面積 5.0*4.0 公分感測面積（單面） 雨滴感測器模組 雙輸出帶模擬輸出與數位輸出

商品說明

水滴雨水感測器 大面積 5.0*4.0 公分感測面積（單面） 雨滴感測器模組 雙輸出帶模擬輸出與數位輸出

水滴雨水感測器 ，可用於各種天氣狀況的監測，並轉成數定信號和AO輸出。
產品介紹:

1. 傳感器採用高品質FR-04材料（單面），超大面積5.0*4.0CM,並用鍍鎳處理表面，具有對抗氧化，導電性，及壽命方面更優越的性能；
2. 比較器輸出，信號乾淨，波形好，驅動能力強，超過15mA；
3. 配電位器調節靈敏度；
4. 工作電壓3.3V-5V
5. 輸出形式：數字開關量輸出（0和1）和模擬量AO電壓輸出；
6. 設有固定螺栓孔，方便安裝
7. 小板PCB尺寸：3.2cm x 1.4cm

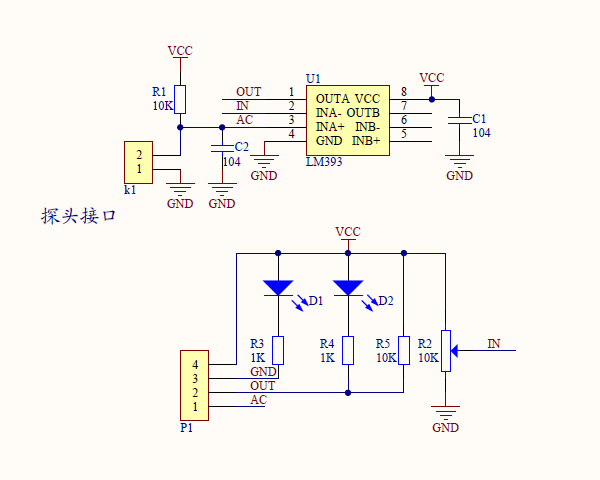

8. 使用寬電壓LM393比較器

功能介紹：

• 接上5V電源，電源指示燈亮，感應板上沒有水滴時， DO輸出為高電平，開關指示燈滅，滴上一滴水，DO輸出為低電平，開關指示燈亮，刷掉上面的水滴，又恢復到，輸出高電平狀態。
• AO模擬輸出，可以連接單片機的AD口檢測滴在上面的雨量大小。
• DO TTL數字輸出也可以連接單片機檢測是否有雨。

接線方式：

1. VCC:接電源正極（3-5V）
2. GND: 接電源負極
3. DO:TTL開關信號輸出
4. AO:模擬信號輸出

範例：

/* Flame Sensor analog example.


- If the Sensor Board is completely soaked; "case 0" will be activated and " Flood " will be sent to the serial monitor.
 - If the Sensor Board has water droplets on it; "case 1" will be activated and " Rain Warning " will be sent to the serial monitor.
 - If the Sensor Board is dry; "case 2" will be activated and " Not Raining " will be sent to the serial monitor.

*/

// lowest and highest sensor readings:
const int sensorMin = 0; // sensor minimum
const int sensorMax = 1024; // sensor maximum

void setup() {
 // initialize serial communication @ 9600 baud:
 Serial.begin(9600);
}
void loop() {
 // read the sensor on analog A0:
 int sensorReading = analogRead(A0);
 // map the sensor range (four options):
 // ex: 'long int map(long int, long int, long int, long int, long int)'
 int range = map(sensorReading, sensorMin, sensorMax, 0, 3);

 // range value:
 switch (range) {
 case 0: // Sensor getting wet
 Serial.println("Flood");
 break;
 case 1: // Sensor getting wet
 Serial.println("Rain Warning");
 break;
 case 2: // Sensor dry - To shut this up delete the " Serial.println("Not Raining"); " below.
 Serial.println("Not Raining");
 break;
 }
 delay(1); // delay between reads
}
