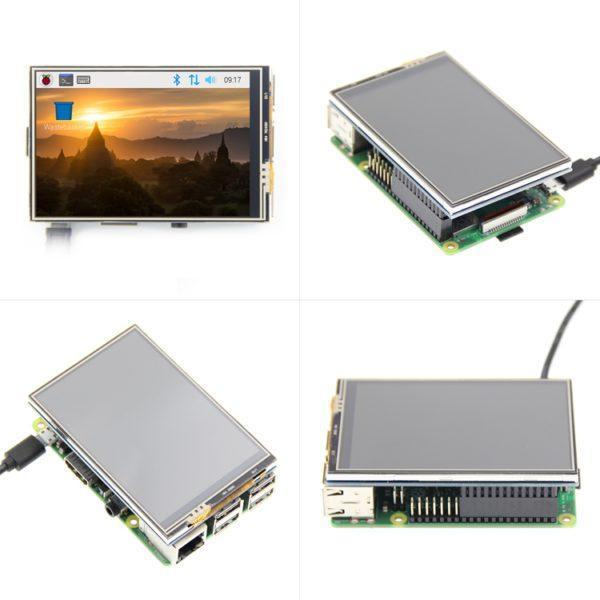

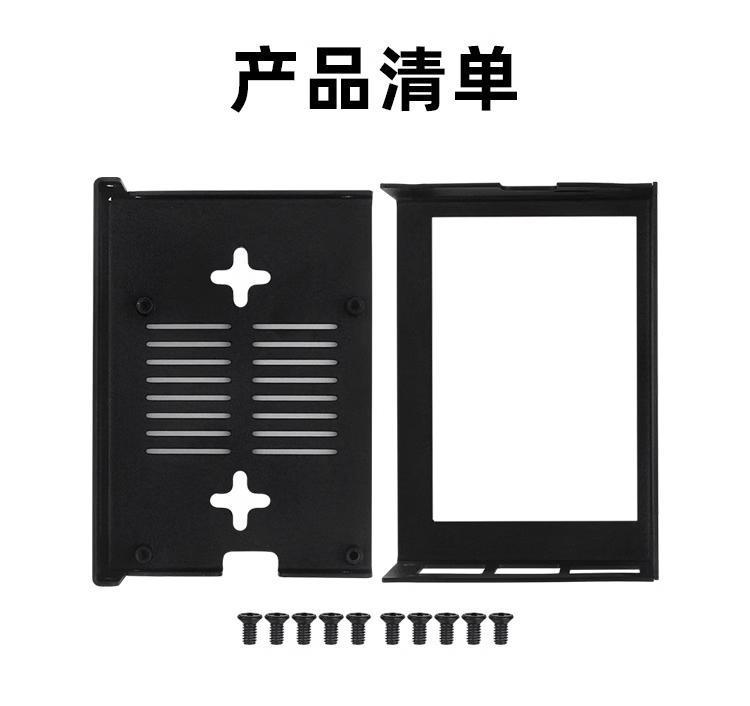

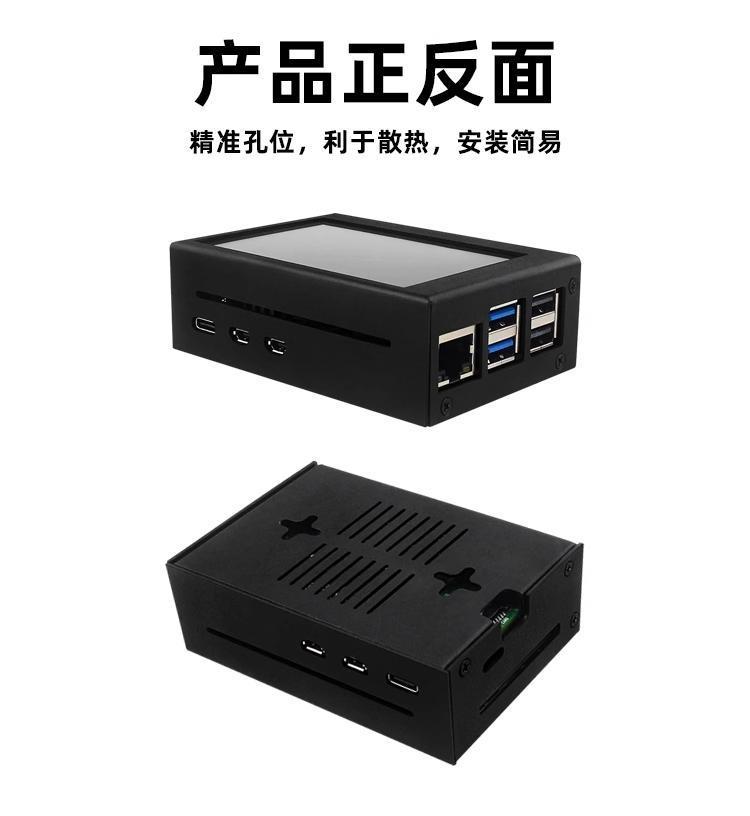

樹莓派 Pi 5 3.5吋觸控螢幕含金屬外殼 附散熱器

商品說明

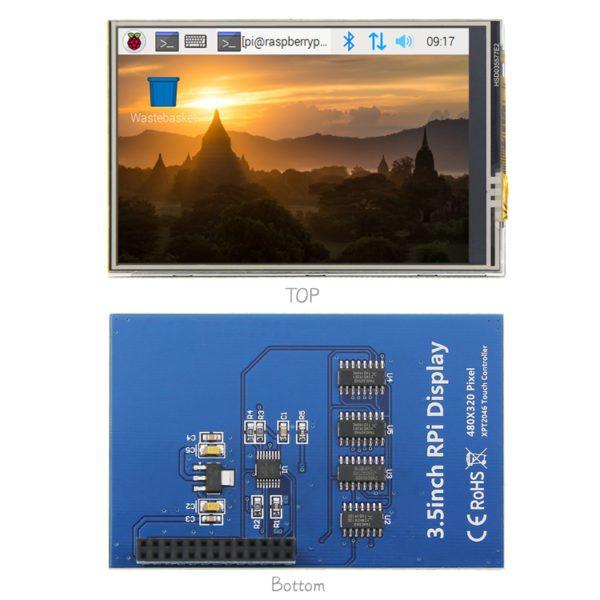

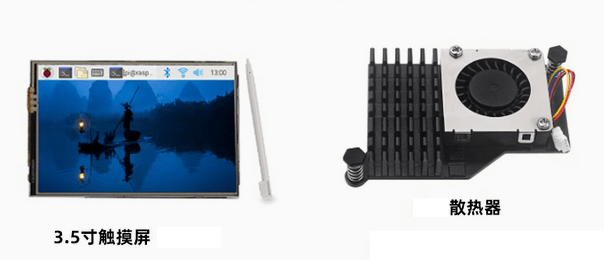

樹莓派 Pi 5 3.5吋觸控螢幕 介紹

• 320×480 解析度
• 電阻式觸摸控制
• 大小與樹莓派相同，完美相容並可直接插入任何版本的樹莓派主板
• 提供Raspbian/Ubuntu/Kali系統下的驅動
• 本產品通過CE、RoHS認證

產品參數

SKU	MPI3501
類型	TFT
介面	SPI(Fmax:32MHz)
液晶屏驅動IC	ILI9486
觸摸面板類型	電阻型
觸摸面板控制晶片	XPT2046
色階指數	65536
背光	LED
解析度	320*480 (Pixel)
功耗	0.13A*5V
工作溫度（℃）	-20~60
顯示區域	48.96×73.44(mm)

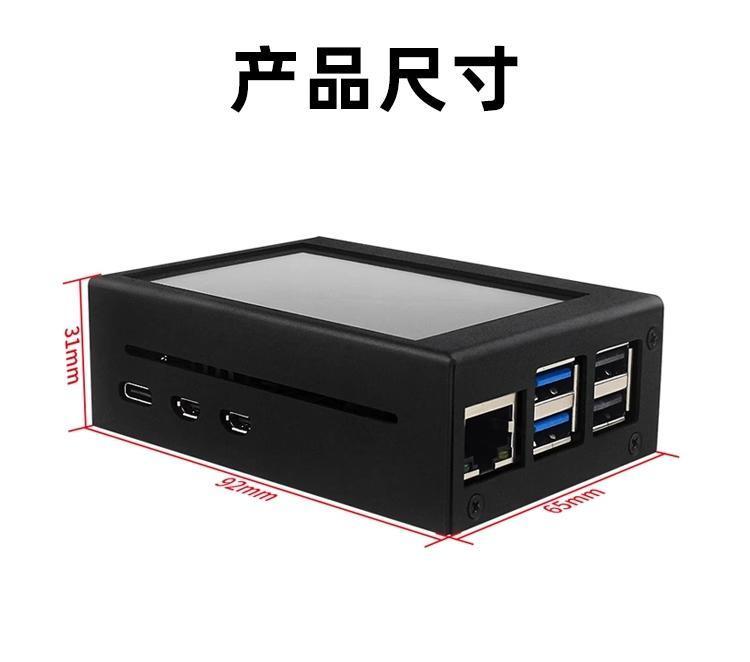

外形尺寸	85.42*55.60(mm)
包裝尺寸	118*72*34 (mm)
重量（含包裝）	75 (g)

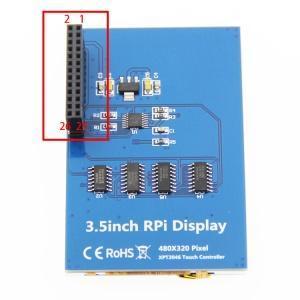

3.5吋觸控螢幕 接口定義

引腳號	標識	描述
1, 17	3.3V	電源正(3.3V電源輸入)
2, 4	5V	電源正(5V電源輸入)
3, 5, 7, 8, 10, 12, 13, 15, 16	NC	NC
6, 9, 14, 20, 25	GND	電源地
11	TP_IRQ	觸摸面板中斷，檢測到觸摸面板有按下則為低電平
18	LCD_RS	指令/資料 寄存器選擇，低電平為指令，高電平為資料
19	LCD_SI / TP_SI	LCD顯示/ 觸摸面板的SPI資料登錄
21	TP_SO	觸摸面板的SPI資料輸出
22	RST	復位
23	LCD_SCK / TP_SCK	LCD顯示/ 觸摸面板的SPI時鐘信號
24	LCD_CS	LCD片選信號，低電平選擇LCD
26	TP_CS	觸摸面板片選信號，低電平選擇觸摸面板

在樹莓派官方系統中安裝使用

安裝方法

步驟1,安裝Raspbian官方鏡像

1. 從官方下載最新Raspbian鏡像
2. 使用SDFormatter格式化Micro SD卡，
3. 使用Win32DiskImager把官方鏡像燒錄到Micro SD卡。

步驟2,安裝LCD驅動

線上安裝(樹莓派需連接互聯網)

1. 用Putty連接登陸樹莓派系統到用戶命令行(初始用戶名:pi 密碼:raspberry)
2. 執行以下命令(複製後在Putty視窗中單擊滑鼠右鍵即可粘貼):

sudo rm -rf LCD-show

git clone https://github.com/goodtft/LCD-show.git

chmod -R 755 LCD-show

cd LCD-show/

sudo ./LCD35-show
離線安裝
1.從網站下載或者從光碟中拷貝“LCD-show.tar.gz”驅動到樹莓派系統卡的根目錄下;

(推薦步驟1燒錄完成後將驅動直接拷貝到Micro SD卡，或使用SFTP等辦法遠端拷貝)

2.執行以下操作命令解壓安裝驅動:

cd /boot

sudo tar zxvf LCD-show.tar.gz

cd LCD-show/

sudo ./LCD35-show

如何旋轉顯示方向

第一步，如果還沒有安裝驅動，請執行下面的命令（樹莓派需要聯網）

sudo rm -rf LCD-show

git clone https://github.com/goodtft/LCD-show.git

chmod -R 755 LCD-show

cd LCD-show/

sudo ./LCD35-show

執行完畢之後，驅動會安裝好，系統會自動重啟，然後顯示幕就正常顯示和觸摸

第二步，如果已經安裝好驅動，請執行下面的命令

cd LCD-show/

sudo ./rotate.sh 90

執行完畢之後，系統會自動重啟，然後顯示幕就可以旋轉90度正常顯示和觸摸
（’ 90 ‘也可以改為0，90，180，270等數值，分別代表旋轉角度0度，90度，180度，270度）

如果提示 rotate.sh 找不到，請回到 第一步，安裝最新的驅動

如果是HDMI介面顯示幕使用Raspberry Pi 4B，需要先把config.txt文件中的 dtoverlay=vc4-fkms-V3D 注釋掉

（config.txt檔位於Micro SD卡根目錄，即/boot中）

技術教學

相關顯示模組資料

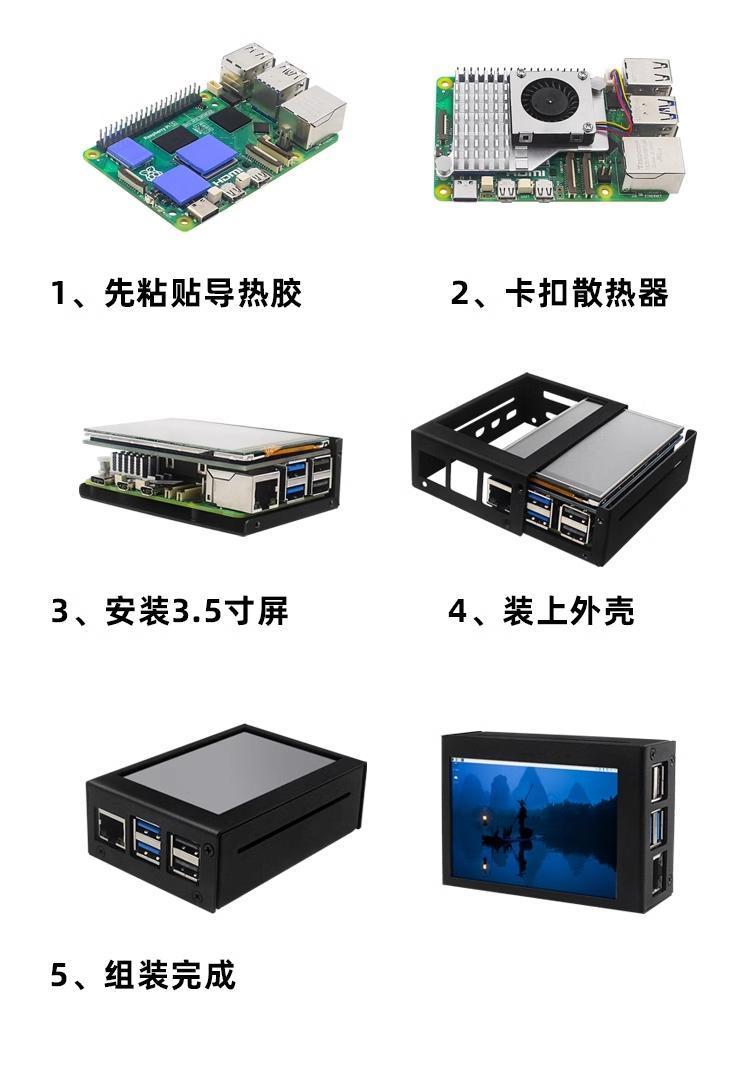

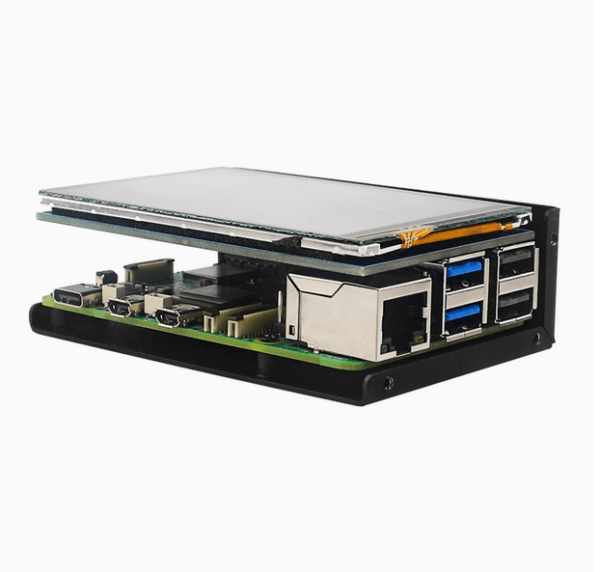

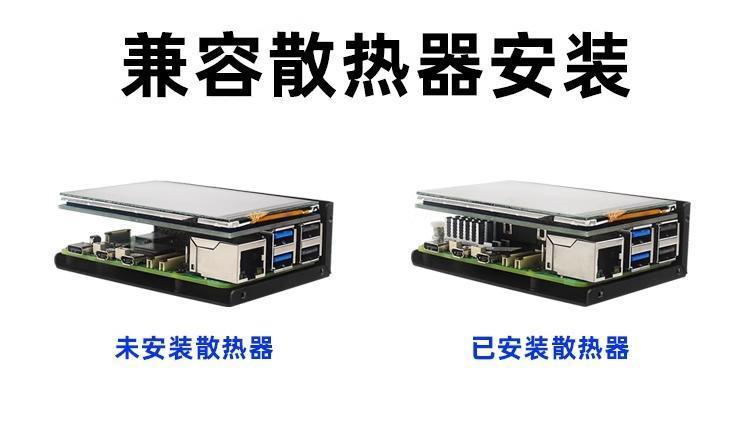

組裝順序
