微雪 0.96吋 OLED液晶屏擴展板 黑底藍字 SPI/I2C 分辨128×64

商品說明

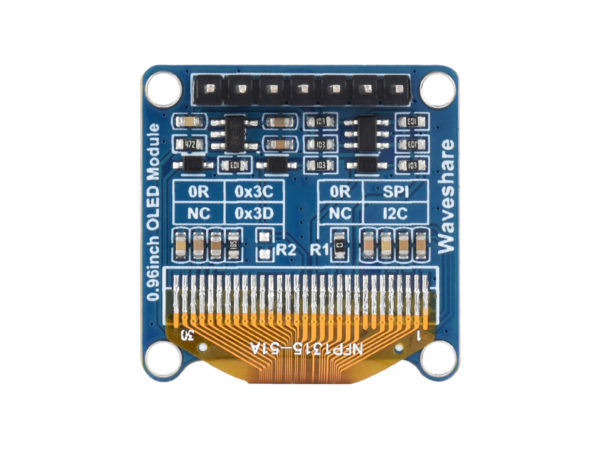

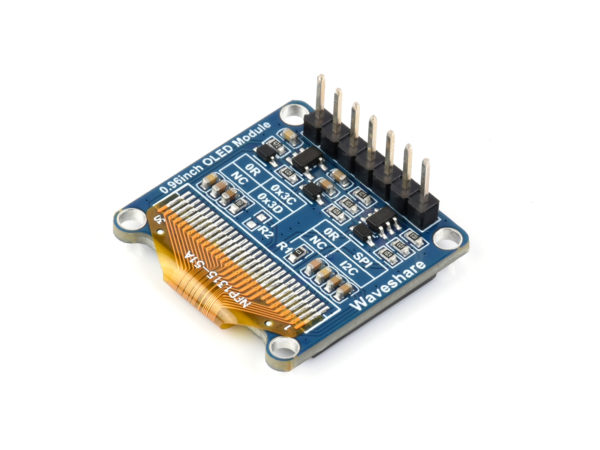

0.96 吋 OLED 擴展板 內置 SSD1315 驅動晶片，使用 SPI/I2C 介面通信

產品特性

•     窄邊框，小尺寸，並搭載電平轉換電路
•     採用四線 SPI 和 I2C 兩種介面，相容性好，傳輸速度快
•     提供完善的配套資料手冊 (Raspberry Pi/Arduino/STM32 等示例程式)



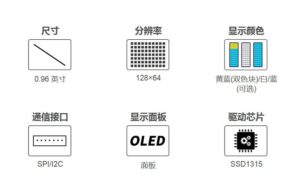

產品參數

工作電壓	3.3V / 5V	顯示面板	OLED
解析度	128 × 64 pixels	圖元大小	0.15 × 0.15mm
通信介面	4-wire SPI / I2C	控制晶片	SSD1315
顯示尺寸	21.74 × 11.18mm	產品尺寸	26.00 × 26.00mm

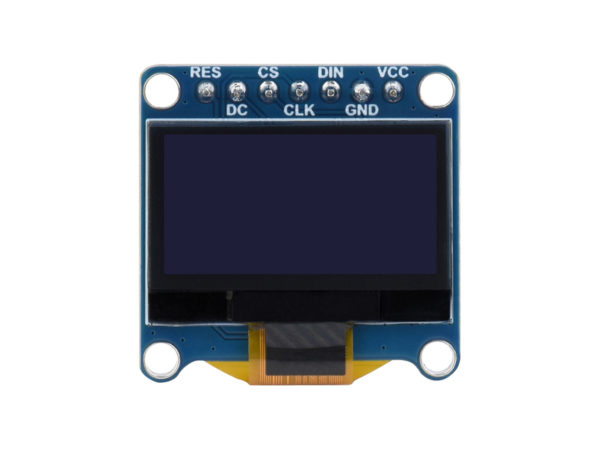

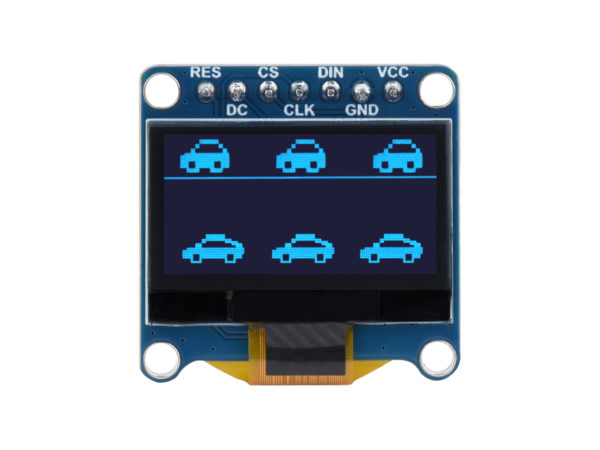

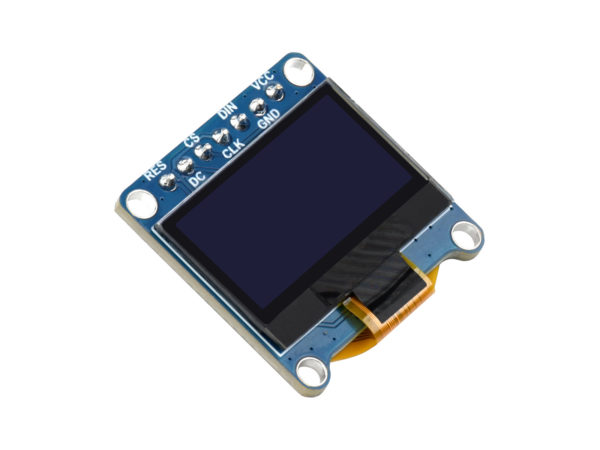

控制接口

RES	復位，低電平有效
DC	資料/命令，低電平表示命令，高電平表示資料
CS	片選，低電平有效
CLK	時鐘信號輸入
DIN	資料登錄
GND	電源地
VCC	電源正 (3.3V / 5V 電源輸入)



硬體連接

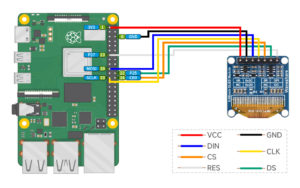

通過 SPI 介面接入 Raspberry Pi 主板

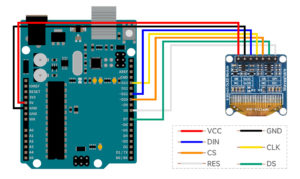

通過 SPI 介面接入 Arduino 主板

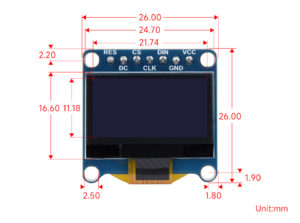

產品尺寸

產品資料：www.waveshare.net/wiki/0.96inch_OLED_Module
