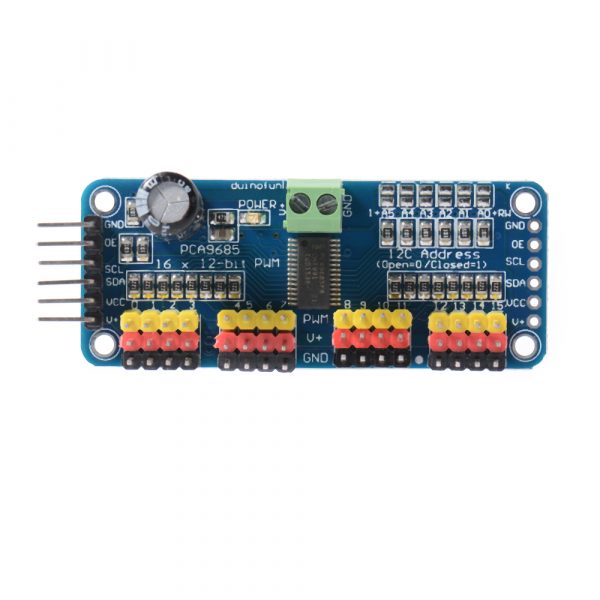

原廠 PCA9685 16路舵機控制擴展板 16路12-bit PWM控制板

商品說明

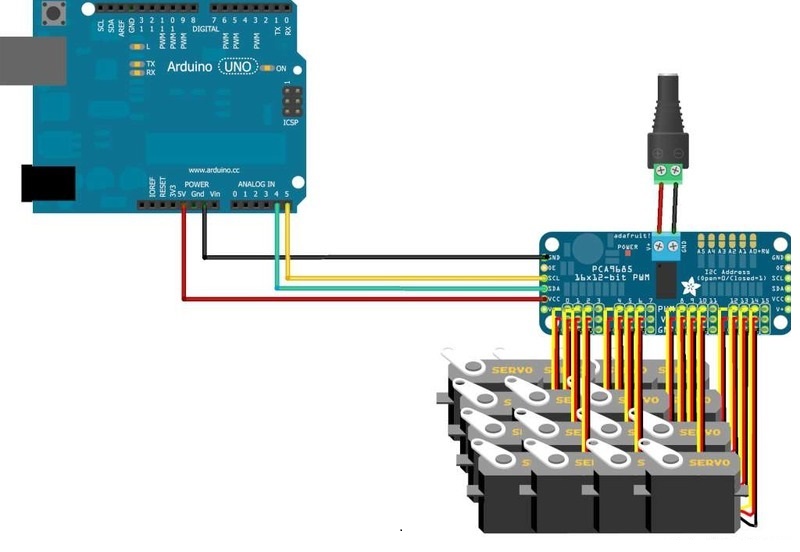

原廠 PCA9685 16路舵機控制擴展板 16路12-bit PWM控制板 使用一組 I2C通訊介面最多可控制16路舵機驅動模組

同時支援 Arduino 與 樹莓派 Raspberry Pi 使用

本模組針角已經焊接好，無須再自行焊接。

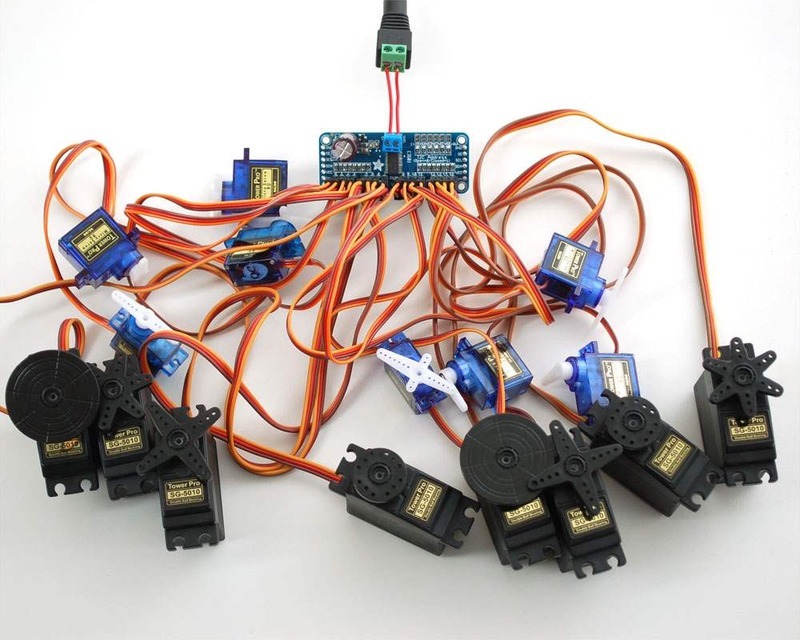

PCA9685 是一款 16路舵機控制擴展板 ，此驅動板最多可級聯62個驅動板，總共可以驅動992個舵機，實現多自由度機械臂，六足機器人，多軸控制等應用。當你的在一個專案中，碰到了微控制晶片的PWM輸出引腳不夠用的情況，那麼這款PCA9685 16路舵機就能很快幫你解決這個問題了！只要你的主控晶片具備了I2C通信，就能夠讓主控晶片和PCA9685通信，實現多個 舵機的同時控制了。PCA9685 16路舵機控制晶片採用i2c通信，內置了PWM驅動器和一個時鐘。這和TLC5940系列有很大不同。你不需要不斷發送信號而佔用你的單片機！

規格參數：

1. 使用PCA9685晶片
2. 使用I2C介面，不佔用GPIO介面（預設位址0x40）

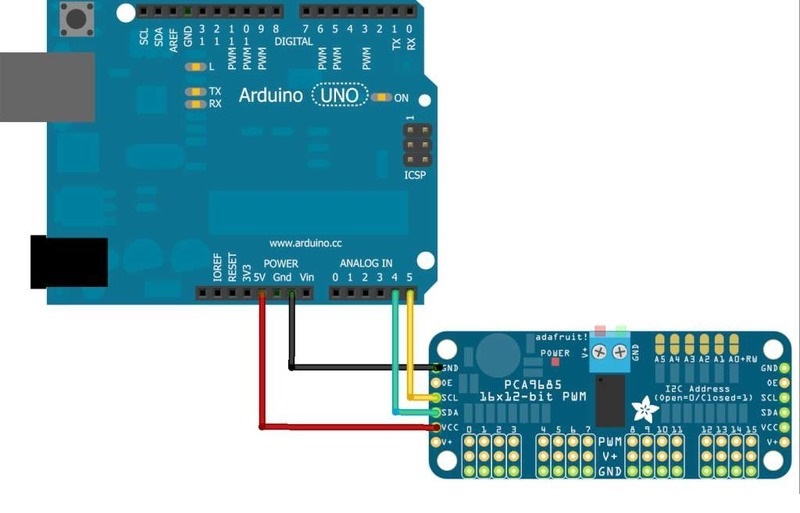

3. 同時支持樹莓派（3.3v電平）和arduino（5v電平），但兩種主控不能同時控制

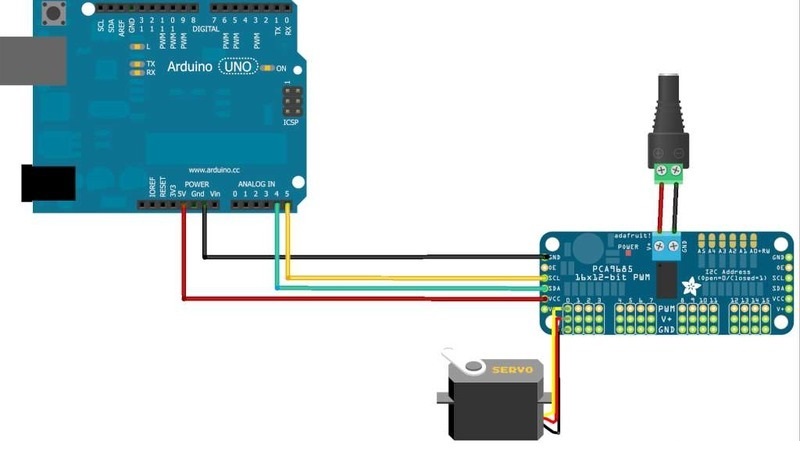

4. 支援16路PWM通道輸出，可以控制16路舵機或者LED燈
5. 12位元解析度，可調PWM頻率高達1.6KHz
6. 所有PWM輸出線上都放一個220歐姆系列電阻器來保護他們，並能輕易的驅動LED。
7. 電源輸入端子
8. 綠色電源指示燈
9. 接線板上輸入的反向極性保護
10. 級聯設計
11. V+線上放置一個大電容(在某些場合你會需要) 週邊輸入最大電壓取決於這個10V1000uf的電容
12. 3P標準介面，方便連接舵機和LED燈
13. 6位可調地址（A0-A5），方便級聯擴展板

應用範圍：

• RGB 或 RGBA LED 驅動器
• LED 狀態信息
• LED 顯示器
• LCD 背光
• 手機或手持設備的鍵盤背光
• 伺服馬達控制器
