Gravity: Heart Rate Monitor Sensor 超小型心率 血氧飽和值 監測傳感器/感測器 DFRobot原廠
NT$810 NT$695 未稅
DFRobot心率傳感器是一款拇指大小的心率監測儀,專為Arduino微控制器設計。
尚有庫存
- 商品說明
- 評論 (0)
商品說明
Gravity: Heart Rate Monitor Sensor 超小型心率 血氧飽和值 監測傳感器/感測器 for Arduino
DFRobot心率傳感器是一款拇指大小的心率監測儀,專為Arduino微控制器設計。
它包括一個Gravity接口,可輕鬆實現即插即用連接。
該傳感器是基於PPG(PhotoPlethysmoGraphy)技術開發的脈衝傳感器。這是一種簡單且低成本的光學技術,可用於檢測組織微血管床中的血容量變化。
根據該理論,相對容易檢測心動週期的脈動分量。
傳感器有兩個孔,可用於連接皮帶。您可以將手指,手腕,耳垂或其他與皮膚接觸的區域包裹起來。

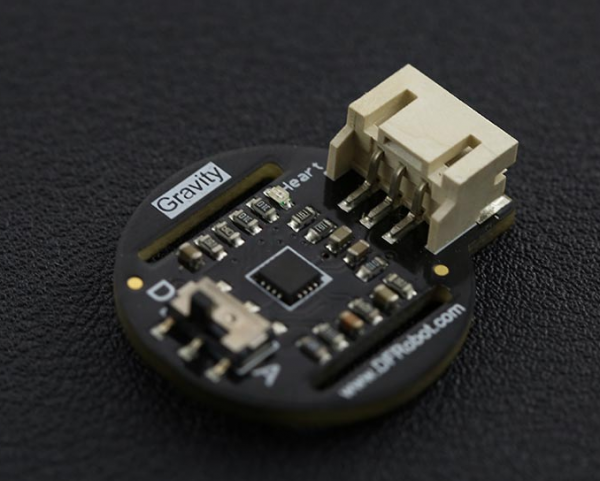

心臟傳感器有兩種信號輸出模式:模擬脈沖模式和數字方波模式。您可以使用撥號開關更改其輸出模式。有許多用戶場景,包括教育,體育或製造商/互動項目!
-
請注意:本產品不是醫療器材,不能用作此類產品或作為其附件使用,也不能用於診斷或治療任何疾病。
開始之前

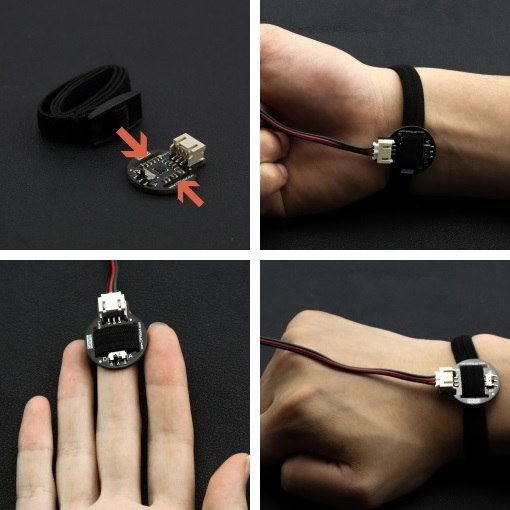

打開包裝盒後,您可以在包裝內找到黑帶。將其穿過傳感器的孔,如照片中所示。然後你可以將它附在你的手指(建議),手腕或任何其他暴露血管的地方。請勿將皮帶太緊或太鬆,否則讀數可能不穩定。除此之外,在測試過程中,你應該穩定你的手指,不要移動太多,否則讀數會很差。
基於物聯網的心率監測系統是向Blynk應用程序發送脈率並從任何地方監測它的一個非常基礎的項目。

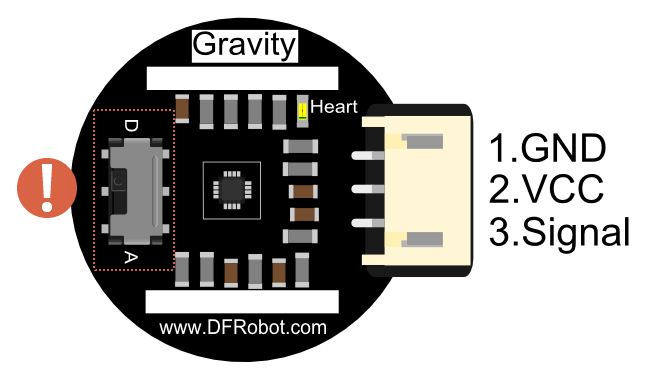

引腳說明

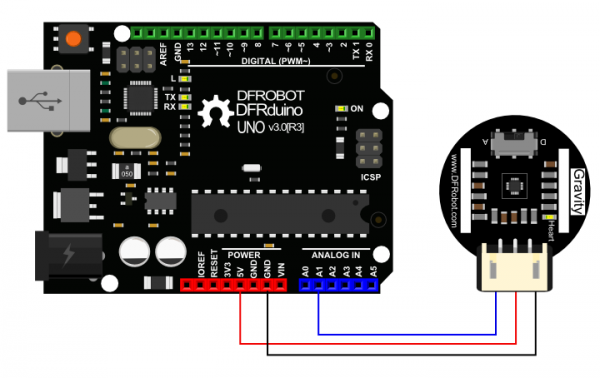

接線圖
規格參數
- 輸入電壓(Vin):3.3 – 6V(推薦5V)
- 輸出電壓:0 – Vin(模擬),0 / Vin(數字)
- 工作電流:<10mA
- 尺寸:28 x 24(mm),1.102“x 0.945”(in)
- 接口類型:PH2.0-3P

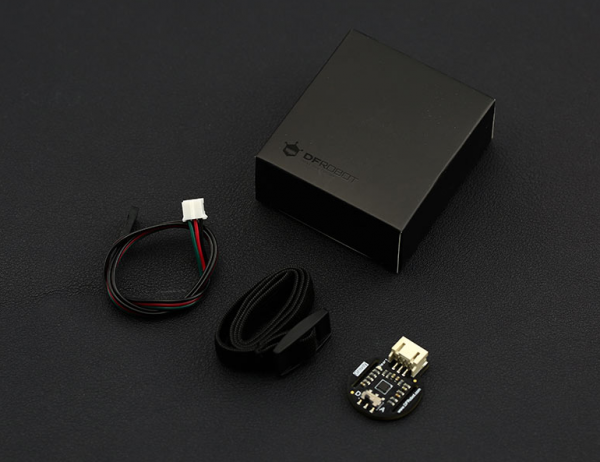

出貨清單
- 心率感測器 x1
- 手腕帶 x1
- PH2.0-3P電線 x1
-
請注意:
1.本產品不是醫療器械,不能用作此類產品或作為其附件使用,也不能用於診斷或治療任何疾病。
2.此為靜態心率傳感器,測量時請勿隨意移動,也勿按壓過緊。
Documents
=========================================================
Gravity: Heart Rate Monitor Sensor for Arduino
The DFRobot heart rate sensor is a thumb-sized heart rate monitor designed for Arduino microcontrollers.
This heart rate monitor sensor is a pulse sensor which is developed based on PPG techniques. This is a simple and low-cost optical technique that can be used to detect blood volume changing in the microvascular bed of tissues. It is relatively easy to detect the pulsatile component of the cardiac cycle according to this theory.

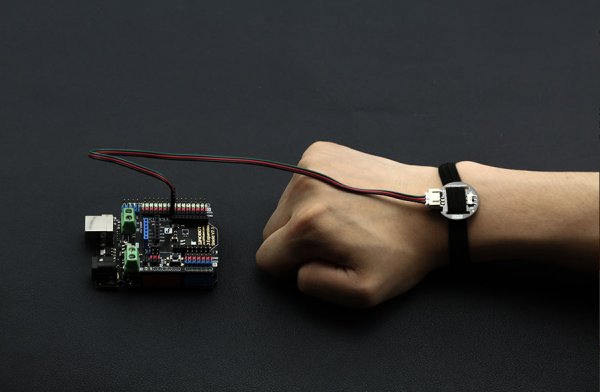

The sensor has two holes that you can use to attach to your belt. You can wrap on your finger, wrist, earlobe or other areas where it has contact with your skin.

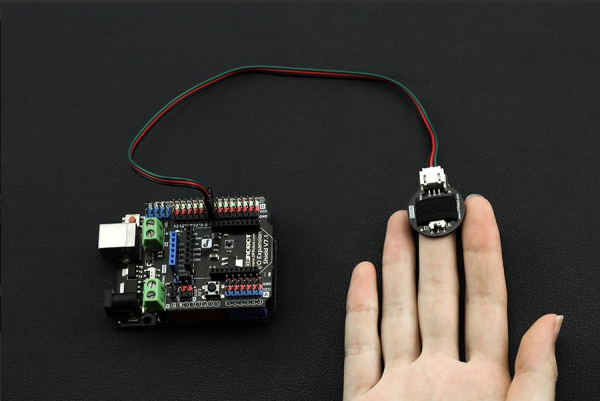

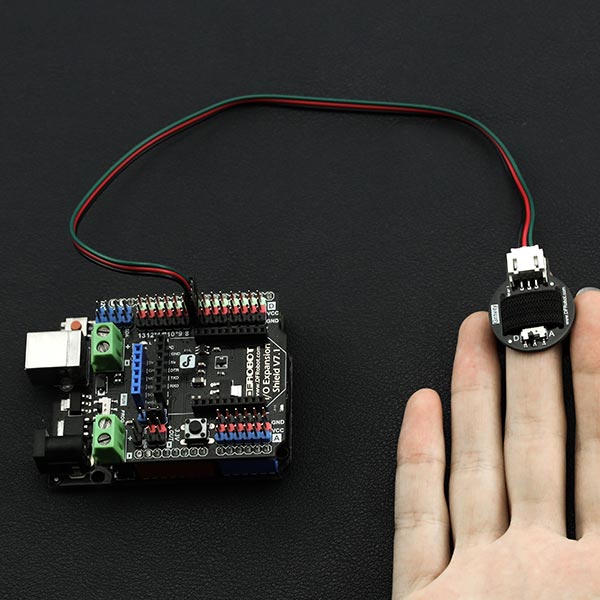

A Gravity Interface is adapted to allow plug&play to ease the barrier of usage. The IO sensor shield is the best option to connect this heart rate sensor with your Arduino or other microcontrollers. Besides, this sensor can also be compatible with Raspberry Pi, intel edison, joule and curie by means of 3.3V Input Voltage.
NOTE:
1. This product is NOT a professional medical device and should not be used to diagnose or treat medical conditions.
2. This sensor is designed to work when the user is not moving. If used while moving it will give inaccurate results.
SPECIFICATION
- Input Voltage (Vin): 3.3 – 6V (5V recommended)
- Output Voltage: 0 – Vin (Analog), 0/ Vin (Digital)
- Operating current: <10mA
- Dimension: 28 x 24(mm), 1.102″ x 0.945″(in)
- Interface Type: PH2.0-3P
DOCUMENTS
SHIPPING LIST
- Heart Rate Monitor Sensor For Arduino x1
- Wrist belt x1
- PH2.0-3P cable x1
